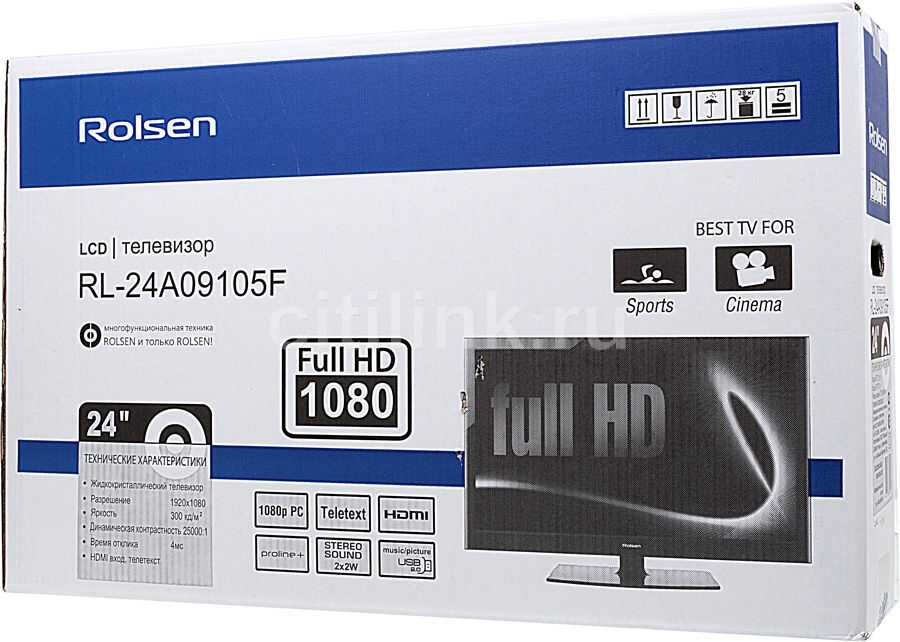

Руководство rolsen rl-24a09105u led телевизор

Виды адаптеров и их расположение в телевизоре

У подавляющего большинства телевизоров сетевой адаптер встроенный. Это связано с тем, что БП должен выдавать несколько напряжений, и он завязан в систему автоматики всего устройства. Выполнить разъемное подключение выносного блока в такой ситуации достаточно сложно из-за потребности в большом количестве силовых и контрольных пинов в разъеме. Удобнее иметь плату внутри корпуса.

Располагается БП обычно в тыльной части корпуса внизу. Практически всегда он находится рядом с разъемом для провода сетевого питания – чтобы как можно меньше тянуть высоковольтные провода внутри телевизора.

Расположение БП внутри ТВ

В некоторых моделях источник питающих напряжений закрыт дополнительным кожухом, который крепится на винтах или саморезах. Чтобы добраться до платы, этот кожух тоже придется демонтировать.

Снятие металлического кожуха БП

Типовые неисправности и ремонт

Несмотря на большое количество компонентов внутри БП, можно выделить наиболее часто встречающиеся неисправности и сразу определить наиболее вероятную область поиска проблемы.

Источник питания ТВ, как и любой импульсный БП, является достаточно сложным электронным устройством. Поэтому самостоятельно браться за ремонт блока питания телевизора можно при наличии знаний и приборного парка. При их отсутствии лучше обратиться к специалистам – получится и быстрее, и, в конечном итоге, дешевле.

Часто задаваемые вопросы

Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.

Как подключить универсальный пульт дистанционного управления к телевизору? Проверенный
Чтобы настроить универсальный пульт дистанционного управления, вам нужно знать номера моделей и названия брендов пульта и телевизора. В инструкции к пульту дистанционного управления вы найдете список кодов, соответствующих различным брендам и номерам моделей.Это было полезно (3966)

Я хочу подключить динамик к своему светодиодному телевизору через HDMI, какой порт мне следует использовать? Проверенный
Вам необходимо использовать порт HDMI-ARC, который специально предназначен для подключения аудиооборудования.Это было полезно (1858)

Имеет ли значение, к какому порту HDMI я подключаю свое устройство? Проверенный
Как правило, вы можете подключить такое устройство, как проигрыватель Blu-ray или игровую консоль, к любому порту HDMI. Затем устройство можно использовать, выбрав соответствующий канал HDMI на вашем телевизоре.Это было полезно (827)

Как мне измерить дюйм своего светодиодного телевизора? Проверенный
Измерение дюймов на светодиодном телевизоре осуществляется путем измерения диагонального расстояния, например, между верхним левым углом и нижним правым углом экрана (а не краем). Один дюйм равен 2,54 сантиметру, поэтому, когда вы измеряете 99 сантиметров, это означает, что ваш светодиодный телевизор имеет размер 39 дюймов.Это было полезно (812)

Будет ли мой пульт дистанционного управления работать с другими моделями телевизоров той же марки? Проверенный
Часто пульт дистанционного управления телевизором работает и с аналогичными моделями той же марки. Однако необычно, что он будет работать на всех моделях этой марки. Для этого больше подходят универсальные пульты дистанционного управления.Это было полезно (412)

В чем разница между ЖК-дисплеем и светодиодом? Проверенный
В обоих методах используется ЖК-экран, который сам по себе не излучает света. Разница в освещении за экраном. В ЖК-экранах это делается с помощью CCFL (люминесцентная лампа с холодным катодом), а в светодиодах используются светодиодные лампы.Это было полезно (401)

Можно ли самостоятельно восстановить битый пиксель? Проверенный
Следует различать битые и застрявшие пиксели. Застрявший пиксель остается цветным, и чтобы его восстановить, нужно слегка надавить прямо на этот пиксель, до тех пор пока он сам не восстановится. Битый пиксель всегда черного или белого цвета, и его невозможно починить самостоятельно.Это было полезно (322)

Что означает HDMI? Проверенный
HDMI означает мультимедийный интерфейс высокой четкости. HDMI — это соединение для передачи высококачественного видео и звука с одного устройства на другое.Это было полезно (271)

Почему рядом с цифрами на пульте дистанционного управления есть буквы? Проверенный
Некоторые настройки телевизора могут требовать ввода букв. На кнопке обычно есть три буквы или другие символы. Если требуется ввод букв, вы можете нажать эту кнопку один раз для первой буквы, дважды нажать для второй буквы и нажать 3 раза для третьей буквы. Таким образом, текст можно писать с помощью минимального количества кнопок.Это было полезно (250)

Какое расстояние между зрителем и экраном телевизора является оптимальным? Проверенный
Это отчасти зависит от личных предпочтений каждого, но в качестве общего правила оптимальным расстоянием до экрана считается размер диагонали экрана, умноженный на 3. Для телевизора с диагональю 60 дюймов (152 см) оптимальным расстоянием до экрана будет 180 дюймов, или около 4,5 м.Это было полезно (248)

Как правильно очистить светодиодный телевизор? Проверенный
Выключите телевизор и сотрите пыль и грязь с экрана салфеткой из микрофибры. Не используйте бумагу, это может вызвать царапины. Не нажимайте слишком сильно, иначе вы можете повредить пиксели. Используйте специальное моющее средство или приготовьте его, смешав 1 часть уксуса с 1 частью воды. Смочите ткань в моющем средстве и очистите экран. Убедитесь, что ткань не слишком влажная. Пятна удаляйте вращательными движениями. Вытрите экран второй тканью из микрофибры, чтобы не было полос.Это было полезно (248)

Что такое контрастность? Проверенный
Контрастность показывает, насколько самая светлая точка белого цвета отличается от самой темной точки черного цвета. Например, контрастность 400:1 означает, что самая темная точка черного цвета на экране в 400 раз темнее самой светлой точки белого цвета. Чем выше контрастность, тем выше резкость изображения.Это было полезно (248)

Причины выхода из строя БП

Блок питания на телевизор представляет собой плату, на который находятся трансформаторы, предохранитель, конденсаторы, блок PFC, инвертор и дежурный БП, некоторые модели также оснащены диодным мостом. Поломка каждого из элементов платы может привести к полному выходу телевизора из строя. Неисправная техника может вести себя по-разному:

• Телевизор просто не включается и не подает никаких «признаков жизни».
• Происходит несколько попыток включения, после чего телевизор полностью отключается.
• Появляется шум со стороны задней стенки ТВ: треск, стук или свист.
• Не горит индикаторная лампочка.
• Телевизор произвольно отключается.
• Добиться нормального сигнала можно только многократного выключения/включения устройства.
• Происходит задержка изображения после включения.

Проблемы, связанные с качеством изображения или звука, зачастую не связаны с блоком питания. Основным симптом неисправного БП можно назвать невозможность включить телевизор.

Причин выхода из строя блока питания к телевизору на самом деле немало, причем в поломке далеко не всегда виноват пользователь или неправильная эксплуатация устройства. Наиболее распространенные причины неисправности, это:

• Перепады напряжения в сети. Резкий перепад оказывает куда более пагубное воздействие на радиоэлементы платы, чем просто повышенное или пониженное напряжение.
• Скачек тока. Как правило, современные квартиры и дома защищены автоматами, которые отключают питание электроприборов при достижении критической отметки силы тока. Но удар молнии во время грозы может спровоцировать резкий и неконтролируемый скачек показателей по току. Особенно к этому чувствительные старые LCD телевизоры.
• Неправильные условия эксплуатации. Работая во влажных условиях, на плату телевизора попадает влага, при резких перепадах температуры – на ней образуется конденсат. Влага может спровоцировать выход из строя отдельных элементов платы.
• Короткое замыкание. По аналогии с ударом молнии, КЗ провоцирует резкий скачек критических показателей силы тока. К сожалению, автоматы не всегда успевают защитить технику.
• Фактор времени. Все платы БК имеют накопительные элементы – конденсаторы. Со временем конденсаторы выходят из строя, вздуваются и это приводит к неисправностям блока питания телевизора. Повлиять на этот фактор невозможно.
• Кустарный ремонт. Если владелец техники недавно обращался за помощью к несертифицированным мастерам, велика вероятность что поломка вызвана именно их «ремонтом». После работы неквалифицированных специалистов могут оставаться «лишние детали», они могут допускать ошибки сборки и выполнять неправильные подключения.

Зная причину поломки, найти неисправность будет значительно проще, так как будет понятно, где искать проблему. Но, прежде чем приступать к ремонту блока питания телевизора, стоит провести полную диагностику и убедиться, что неисправность именно в БК.

Принципиальные схемы БП телевизоров и их особенности

Типовая блок-схема источника питающих напряжений телевизора

Блоки питания ТВ выполняются по разным схемам с использованием различной элементной базы. Но принципы организации источника питания схожие.

Все БП современных телевизоров выполняются по импульсной схеме и содержат несколько модулей:

1. Входной модуль. Его задача – подготовить напряжение для питания остальных узлов. Входная часть может содержать фильтр электромагнитных помех, ограничитель тока, коммутатор питания (работает по сигналу из модуля дежурного напряжения и подает питание на основные блоки), а также выпрямитель, питающий импульсные преобразователи.
2. Корректор коэффициента мощности. На работу остальных блоков не влияет, БП может успешно работать и без него. Но выпрямители с фильтрами, коих в схема блока питания телевизора достаточно, отличаются резко несинусоидальной формой тока. Это приводит к появлению в токе потребления гармоник, создающих помехи в питающей сети, а также к повышению бесполезно потребляемого реактивного тока, что требует увеличения сечения проводников. Для борьбы с этими явлениями и служит ККМ, корректирующий соотношение активной и реактивной составляющей тока.
3. Модуль дежурного напряжения. Запитан и работает даже тогда, когда телевизор выключен (но включен в сеть). Формирует постоянно присутствующее напряжение питания +5 VDC, а также коммутируемое внутренней схемой +5 VDC и +12 VDC – в зависимости от потребности узлов телевизора. По команде с ПДУ или с кнопки ТВ подает на коммутатор сигнал о включении питающего напряжения на основной модуль питания.
4. Модуль питающего напряжения. Обесточен, если ТВ выключен. При подаче напряжения от выпрямителя входного модуля формирует несколько питающих напряжений для различных узлов телевизора и для питания экрана.

Обычно все модули расположены на одной плате и представляют собой различные функциональные участки схемы.

Конкретную схему можно рассмотреть на примере БП производства SAMSUNG платы источника питания BN44-0042. Он построен по приведенной выше блок-схеме.

Входные цепи и ККМ БП BN44-0042

От скачков напряжения схему защищает варистор CX801S. Дальше разработчики предусмотрели участок защиты от синфазных и противофазных помех, коммутатор питания основного модуля на реле F3PA005V и еще один защитный фильтр, после которого установлен выпрямитель HS801S. ККМ выполнен на базе специализированного контроллера FA5591N. Через ключи на мощных полевых транзисторах микросхема коммутирует дроссель LP802, улучшая форму потребляемого тока, и одновременно стабилизируя напряжение на выходе и осуществляя защиту от сверхтока.

Схема источника дежурного напряжения БП Samsung BN44-0042

Дежурный источник питания формирует основное +5VDC напряжение, коммутируемое напряжение +5 VDC и вспомогательное напряжение +12 VDC для питания микросхем основного источника и ККМ. Основа схемы – ШИМ-контроллер SQD3011K. Обмотки импульсного трансформатора коммутируются без дополнительных внешних ключей. Схема формирования основного и коммутируемого напряжений особенностей не имеет и является типовой для импульсных источников питания. Обратная связь для стабилизации напряжения организована с помощью оптрона.

Схема основного модуля BN44-0042

Источник основного питания построен по импульсному принципу на ИМС  FSFR1800XSL. Эта микросхема содержит встроенные силовые элементы, включенные по схеме полумоста, поэтому обмотку трансформатора она коммутирует также напрямую, без дополнительных элементов.

Выходное напряжение стабилизируется методом ШИМ, обратная связь организована через оптрон. Вторичные выпрямители выходных напряжений особенностей не имеют.

Похожие принципы положены в основу построения источников питания телевизоров LG (например, модуль LG32-13PL1). Но есть и отличия от рассмотренной раньше схемы. Главные из них:

• применена иная элементная база;
• отсутствует ККМ;
• на выходе источника другой набор питающих напряжений (так, для драйверов LED используется напряжение +65..87 VDC, а дежурное составляет всего 3,5 вольта);
• на модуль основного напряжения питание подано всегда, а коммутация ON/OFF производится по вторичной стороне.

Блок-схема БП LG32-13PL1

Схема ШИМ организована на микросхеме SSC1S311A. Она не имеет встроенных мощных ключей, поэтому для коммутации обмоток применен мощный MOSFET. Для питания драйверов LED используется отдельный контроллер PWM на микросхеме MAP3202.

Схема электрическая принципиальная БП LG

Информация из альтернативного источника:

ROLSEN RL-42A09105F Тип панели (матрица): HC420EF-C22Материнская плата: RSAG7.820.2240/ROH VER.A, 25L3205DM21, 24C16, R2A1508FR, EM6AA160TSA-4G, TDA9886TS, Tuner: TDQ-6FT/W126H\ROHInvertor: RSAG7.820.2124/ROH VER.B, QZ9938GNPSU: RSAG7.820.2123/ROH, OB2269AP, FQPF3N80, 33262PCSZ, TF10N60Remote control: EN-31603R

Дополнительная техническая информация о панели: Brand : LG Display Model : LC420WUE-SCV1 Type : a-Si TFT-LCD, Panel Diagonal size : 42 inch Resolution : 1920×1080, FHD Display Mode : IPS, Normally Black, Transmissive Active Area : 930.24×523.26 mm Surface : Antiglare (Haze 10%), Hard coating (3H) Brightness : 400 cd/m² Contrast Ratio : 1000:1 Display Colors : 16.7M/1.06B (8-bit / 8-bit + Dithering), CIE1931 72% Response Time : 5 (G to G) Frequency : 60Hz Lamp Type : EEFL Without Driver Signal Interface : LVDS (2 ch, 8/10-bit), 51 pins Voltage : 12.0V
