PHILIPS 47PFL5522D Ремонт, схема, сервис

Выключение энергосбережения и таймера сна

Черный экран может появиться из-за того, что пользователь случайно включил таймер сна или энергосберегающий режим. Функция таймера может автоматически отключить ТВ после заданного периода времени. Режим энергосбережения также способен вызывать подобную проблему в Smart TV.

Для решения ошибки черного экрана на телевизоре потребуется отключить эти функции. Чтобы выключить таймер сна, выполняют следующие действия:

С другой стороны, для того чтобы отключить режим энергосбережения, необходимо выполнить действия, описанные ниже:

Если вышеуказанное решение по-прежнему не решает проблему, переходят к следующему шагу.

Проверка веб-источников

Ее выполняют, чтобы определить, связана ли проблема с веб-источниками. Для этого используют пульт дистанционного управления, нажимая кнопку «Меню». Если на экране оно отображается, значит, TV находится в хорошем состоянии, и проблема связана с сайтами, например такими, как SAT Box, Cable Box, DVD-плеер, Amazon, Roku и другими.

Необходимо дважды проверить вышеуказанные веб-страницы информационных источников, чтобы убедиться, что они работают нормально. Для этого рекомендуется выключить их, а затем снова включить. Это сможет решить временную ошибку в соединении и проблему черного экрана. Если это не помогает, нужно попробовать подключить другой веб-источник к телевизору, либо тот же источник, но на другом TV. Это позволит пользователю найти вероятное решение сбоя.

Проблемы телевизоров разных марок

Большинство плазменных телевизоров производятся тремя известными брендами: Samsung, LG и Panasonic. Обычно — это плазменная панель с плоским экраном (PDP), которая использует ионизированный газ или плазму для получения изображений на экране. Данные конструкции устройств имеют свои отличия, но многие базовые операции настройки у них аналогичны.

Если на плазменном телевизоре нет изображения и нет звука стандартные шаги, которые необходимо предпринять для устранения неисправностей:

Smart TV марки Samsung

Общие проблемы телевизоров Samsung включают в себя невозможность включения, обнаружение сигнала, задержку включения питания и отсутствие изображений и звука. Другие ошибки: быстрое выключение, мерцание экрана, наличие блеклых изображений и утечки конденсатора, после чего плата может сгорать.

Дефектный конденсатор может вызвать сбой при включении или вызвать многократные щелчки ТВ при запуске. Неисправная кабельная коробка или сателлит может вызвать сбой при обнаружении сигнала, что приводит к ощутимой задержке между сменой каналов или поиском изображения на экране. Дефектный конденсатор на блоке питания заставляет TV Samsung долго запускаться при включении.

Неисправный предохранитель на неправильном входном канале приводит к невозможности показа изображений при включении устройства. Телевизор не может воспроизводить звук при отсутствии питания. Если у ТВ есть нарушения с программированием, он выключается без причин. Прошивка, которая устарела, также может вызвать эту ошибку.

Изношенная перемычка на блоке питания вызывает мерцание экрана. Проблемы с технологией ЖК-дисплея или плохие настройки TV могут привести к тому, что телевизор Samsung будет показывать глубокие оттенки черного и обесцвеченные изображения.

Телевизоры марки Phillips

Иногда экран плазменного телевизора Philips может не загореться, или в нижней части экрана TV может появиться красно-белая вспышка, тогда как в других случаях, светодиодный индикатор питания может иметь мигающий код ошибки или постоянно гореть. Обычно, эти симптомы являются частым явлением в плазме Philips, и они, происходят из-за отказа в источнике питания, основной плате, платах сканирования или плазменной панели. Хотя некоторые из этих нарушений могут быть легко исправлены путем устранения неполадок, другим может потребоваться помощь специалиста.

Основные причины сбоя телевизоров Philips, Thomson, Supra, Sony:

В большинстве случаев, если пользователь не умеет самостоятельно устранять проблему с плазменными телевизорами Philips, то лучше всего обратиться к специалисту.

Телевизоры марки LG

Черный экран у телевизоров LG, когда нет изображения, что свидетельствует о том, что может быть ошибка с логикой, основной платой или с подсветкой. Для того чтобы диагностировать точную причину, используют фонарик, чтобы увидеть, есть ли на экране изображение. Если так, то должен быть звук.

В том случае, когда нет реакции при включении — это ошибка питания. Ее можно установить по индикатору режима ожидания. Если нет света, плата питания, нуждается в ремонте, если на экране появились линии на изображении — это может быть плохое соединение с панелью, дефектный кабель или ошибки логики и основной платы. Существуют и другие распространенные проблемы телевизоров LG. Если панель физически повреждена, стоимость ремонта, скорее всего, превысит цену сменного комплекта.

Проверка правильности подключения кабеля

Многие пользователи понимают, что появилась проблема, когда светодиод беспрестанно выполняет моргание различными цветами, при этом TV не включается. В данном случае требуется осуществить проверку функциональности основных управляющих блоков. В случае, если индикатор произвольно мигает, без определённой последовательности, то это также свидетельствует о повреждённых аппаратных блоках.

Неработающие внешние узлы, также приводят к тому, что экран ТВ черный. Это связано с линией питания устройства, которую нужно проверить в первую очередь. Предварительно потребуется убедиться, что между внешними источниками и TV установлено правильное кабельное соединение. Это позволит пользователю понять, имеется ли проблема соединения. Поэтому необходимо отключить все кабели от аппарата, заново плотно их установить и правильно подключить, чтобы не допустить ослабленный контакт. Кроме того, необходимо удостовериться, что кабель питания и БП находятся в хорошем рабочем состоянии.

После завершения данного этапа приступают к проверке работоспособности кабелей, чтобы понимать, рабочие они или проявляют неисправность. Коаксиальный кабель и HDMI должны быть в хорошем состоянии. Если пользователь обнаружил поврежденный кабель, нужно взять другой и проверить, решена ли проблема. Также можно попробовать переключиться с одного порта HDMI на другой, чтобы установить, хорошо ли будет работать порт. Если он все еще не отвечает, обязательно переходят к следующему этапу диагностики, пока не будет найдено решение.

Таблица с кодами неисправностей телевизора филипс

Эта сволочь подмигивает мне три раза, ни где не могу нагуглить, чтобы это значило.

Это паходу не то шасси, эта модель указана в мануале на Q552.1E LA

There is a simple blinking LED procedure for board
Level repair (home repair) so called LAYER 1 errors
Next to the existing errors which are LAYER 2 errors (see
Table 5-2).
– LAYER 1 errors are one digit errors.
– LAYER 2 errors are 2 digit errors.
In protection mode.
– From consumer mode: LAYER 1.
– From SDM mode: LAYER 2.
• Fatal errors, if I2C bus is blocked and the set reboots,
CSM and SAM are not selectable.
– From consumer mode: LAYER 1.
– From SDM mode: LAYER 2.
• In CSM mode.
– When entering CSM: error LAYER 1 will be displayed
By blinking LED. Only the latest error is shown.
• In SDM mode.
– When SDM is entered via Remote Control code or the
Hardware pins, LAYER 2 is displayed via blinking LED.
• Error display on screen.
– In CSM no error codes are displayed on screen.
– In SAM the complete error list is shown.

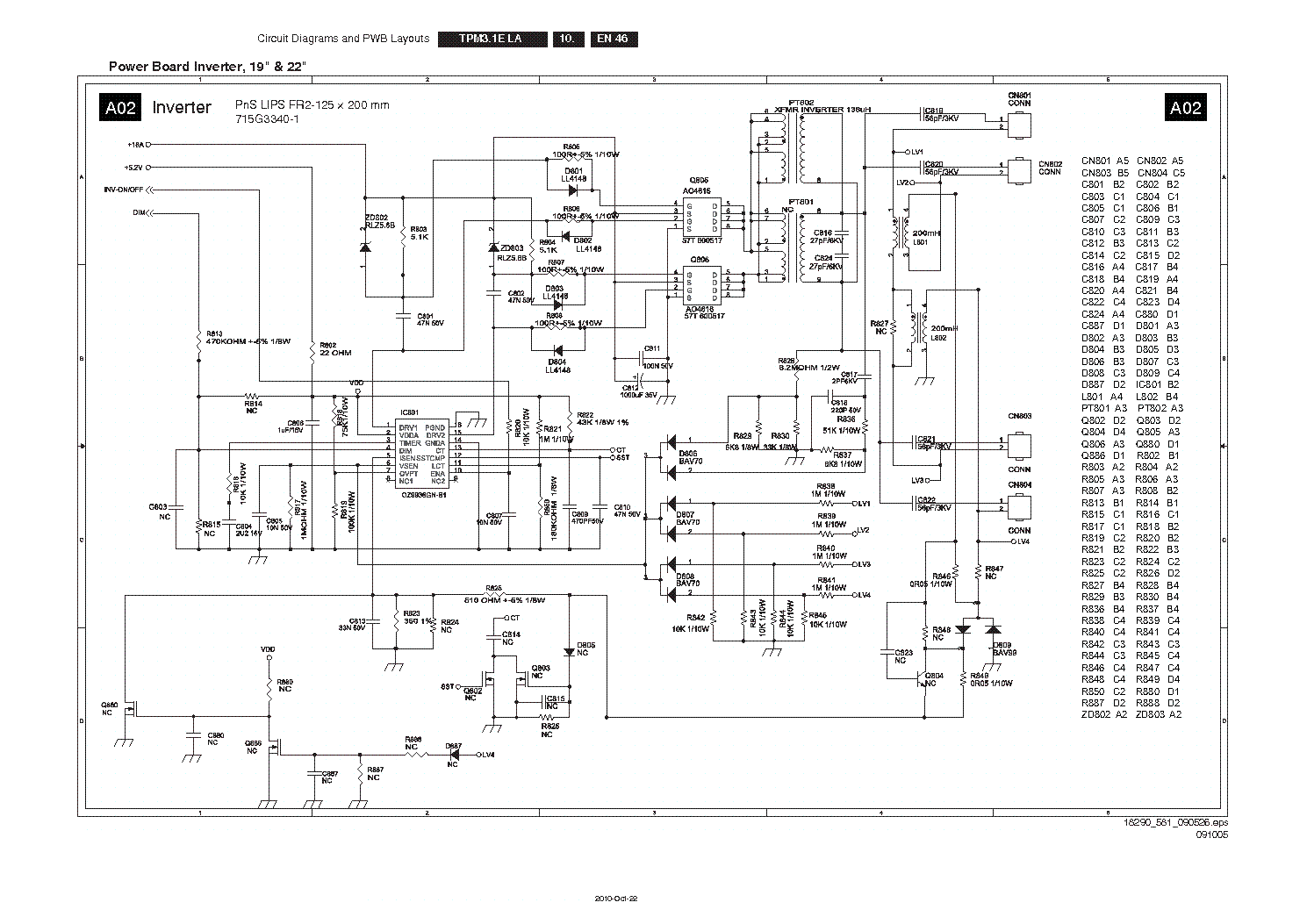

Написано 3 блинка это или 12В или инвертор

Alex78: Написано 3 блинка это или 12В или инвертор
Существует простой мигающий светодиод процедура борту
Уровень ремонта (ремонт дома), так называемые Layer 1 ошибки
Рядом с существующей ошибки, которые LAYER 2 ошибки (см.
Таблица 5-2).
– Уровень 1 ошибки одну цифру ошибок.
– Уровень 2 ошибки 2 цифры ошибок.
В режиме защиты.
– От потребителя режиме: Layer 1.
– От SDM режиме: Layer 2.
• Фатальные ошибки, если шины I2C блокируется, и набор перезагрузки
CSM и Сэм не выбирается.
– От потребителя режиме: Layer 1.
– От SDM режиме: Layer 2.
• В CSM режиме.
– При вводе CSM: ошибка Layer 1 будет отображаться
Миганием светодиода. Только последняя ошибка показано на рисунке.
• В режиме SDM.
– Когда SDM вводится через код дистанционного управления или
Аппаратного булавки, LAYER 2 отображается с помощью мигающего светодиода.
• Ошибка отображения на экране.
– В CSM не коды ошибок выводятся на экран.
– В SAM Полный список ошибки показано на рисунке.

Спасибо, Alex78, Но нельзя ли рисунок с полным списком ошибок?
12v походу есть

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

В ремонте жк телевизоров Филипс есть ряд характерных для данной марки телевизоров особенностей. В жк телевизорах Филипс предусмотрена функция индикации ошибок в работе тв системы, в следствии которых происходит поломка телевизора. Количество циклических морганий индикатора соответствует коду ошибки телевизора.

Philips 47PFL5522D Flat Panel TV: (2) PDF User Manuals

Philips 47PFL5522D: Available Instructions

Note for Owners:

Guidesimo.com webproject is not a service center of Philips trademark and does not carries out works for diagnosis and repair of faulty Philips 47PFL5522D equipment. For quality services, please contact an official service center of Philips company. On our website you can read and download documentation for your Philips 47PFL5522D device for free and familiarize yourself with the technical specifications of device.

• Magnavox TR2517C

  IIF.._|) ;I H IO(e)_ll I)H_II$.G¢{tine StartedWarningfPrecaulions ……………………………………… I, 8Hooking Up Your TV ……………………………………….. 2VCR to TV Antenna Connections ……………………….. 2Basic TV and Remote Control Operation …………….. 3How to Use the Firsl Time Set-Up ……………………… 3On-Screen Features+Setting the T …

  TR2517C TV, 8

• LG CT-25M60RE

  CT-25M60RE TV, 33

• Denson 19LEDCACI

  LED TV with DVB S2 CA CI, DVB T CI, DVD Loader and Sound Bar Before connecting, operating or adjusting this product, please read these instructions completely. Please keep this manual for future reference (All pictures used in this manual are only for illustration purpose. Those pictures may be different from the actual TV unit.) USER MANUAL 19LEDCACI …





















  19LEDCACI TV, 44

• Panasonic TX-32LXD8

  EnglishU.K. StandardPlease read these instructions before operating your set and retain them for future reference.The images shown in this manual are for illustrative purposes only.Operating InstructionsLCD TelevisionModel No.TX-32LXD8 …

  TX-32LXD8 TV, 60

• Allview 55ePlay6100-U

  1 EN ANDROID TV 55ePlay6100-U User guide……………………..2 Manual de utilizare………….15 Használati útmutató…………28 Instrukcja obsługi…………….41 …

  55ePlay6100-U TV, 54

• Panasonic TH-50PZ80Q

  TQB2AA0798Operating Instructions42”/50” Class 1080p Plasma HDTV(41.6/49.9 inches measured diagonally)Model No. TH-42PZ80QTH-50PZ80QEnglishPlease read these instructions before operating your set and retain them for future reference.The images shown in this manual are for illustrative purposes only.Quick Start Guide(See page 6-17)Customer’s RecordThe model number and serial number of this pro …

  TH-50PZ80Q Plasma TV, 56

• Samsung LN-R238W

  BN68-00883A-001-800-SAMSUNG(1-800-726-7864)U.S.ASamsung Electronics AmericaService Division400 Valley Road, Suite 201Mount Arlington, NJ 07856www.samsung.com CanadaSamsung Electronics Canada Inc.Samsung Customer Care7037 Financial DriveMississauga, OntarioL5N 6R3www.samsung.caThis device is a Class B digital apparatus.Register your product atwww.samsung.com/global/registerLN-R238WLN-R237WLN-R268WL …

  LN-R238W Flat Panel TV, 88

• Samsung Plasma TV 4 Series

  imagine the possibilitiesThank you for purchasing this Samsung product.To receive more complete service, please register your product atwww.samsung.com/registerModel Serial No. Plasma TVuser manualBN68-02013A_Eng.indd 1 2009-09-18 �� 9:25:34 …

  Plasma TV 4 Series Flat Panel TV, 42

• Panasonic TH-42A410H

  Model No.TH-42A410HTH-50A410HOperating InstructionsLED TVEnglishThank you for purchasing this Panasonic product.Please read these instructions carefully before operating this product and retain them for future reference.The images shown in this manual are for illustrative purposes only. Some illustrations are presented as conceptual images and may be different from the actual products.Illustration …



















  TH-42A410H LED TV, 24

Popular TV User Guides:

Правильная настройка телевизора

Пользовательский телевизор может демонстрировать проблему черного экрана из-за неправильных настроек входов ТВ. Источник напряжения также может не включать питание. Поэтому пользователю необходимо убедиться, что входы установлены правильно. С помощью пульта дистанционного управления нажимают кнопку «Источник», чтобы увидеть доступные входы, и перейти к их настройкам.

Кроме того, убеждаются, что для входа телевизора выбран компонент, который может использоваться в данный момент. Дополнительно можно попробовать переключиться на все телевизионные входы по одному, чтобы убедиться, что правильно подключен компонент к нужному входу. Таким образом, пользователь может решить проблему черного экрана, например, в устройстве в Samsung Smart TV.

Телевизор не включается, а индикатор горит/моргает

Восстановление работоспособности телевизора Smart TV должно начинаться с выполнения диагностики

Чрезвычайно важно вовремя установить вышедший из строя аппаратный участок. Бывают случаи, когда вначале световой диод светит зеленым цветом, однако буквально через пару минут спустя мигание делается красным

Данный код говорит о поломке внутренних узлов. После подключения, процессор отправляет сигнал в соответствующие блоки. Если хоть один из них не дает ответа — технологический процесс приостанавливается. Телевизор не будет загораться до тех пор, пока испорченный блок не будет отремонтирован.

Работу по диагностике нужно проводить с привлечением специалистов. Она требует не только знаний, но и соответствующего оборудования. Впрочем, перед тем как обратиться в сервисную службу, рекомендуется выполнить простую проверку правильности работы внешних компонентов, линий питания, индикации и связи.
