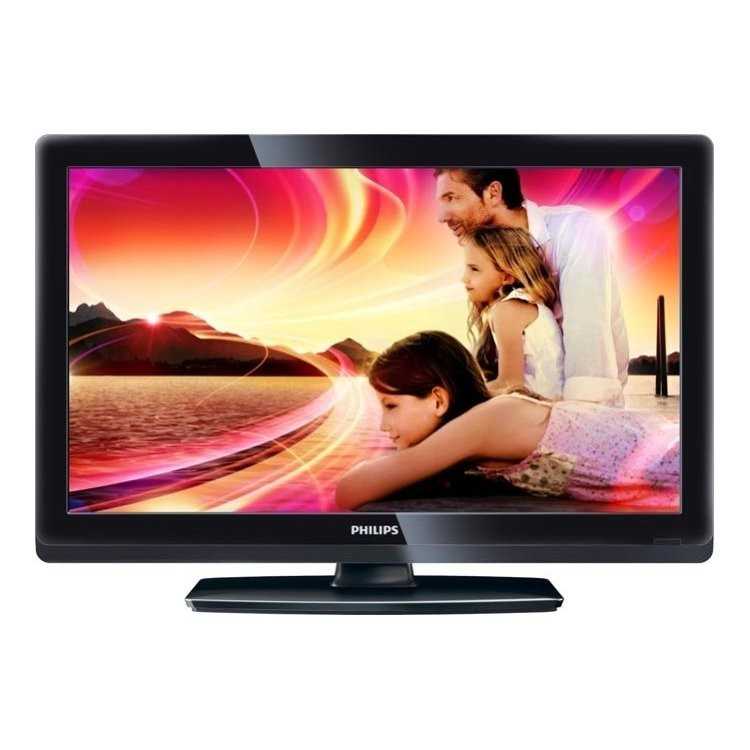

Телевизор Philips 42pfl3606h/60 нет сигнала по hdmi Ремонт
Всем здравствуйте! Сегодня у нас на ремонте телевизор Philips 42pfl3606h/60 с диагнозом при подключении к входу hdmi телевизор пишет нет сигнала.
Что у него внутри. Фото
Блок питания 715g4802-p01-h20-002h ремонт делать не нужно, с ним у нас всё нормально.
А вот и майн плата 715g4609-m4b-000-005x ремонт её мы и будем производить.
Как обычно вначале замерил напряжения на блоке питания, проверил их на пульсации осциллографом, везде всё ровненько без задоринки. Ну в принципе этого и следовало ожидать. Попробовал настроить телевизор в режиме приёма тв, поймал 2 канала аналогового цифровой тюнер в телевизоре «не тот». Проверил всё работает. Будем пробовать режим hdmi
В моей, но и наверное не только, методике есть такие способы как простукивание и прижимание платы в процессе работы устройства.
Так вот подключил приставку к телевизору по hdmi и начал слегка простукивать плату. И вдруг на секунду появился звук и «проскочила» «картинка» ! Ну думаю не всё потеряно. Начал «ощупывать» искать слабое место. И вот когда пальцем прижимал вот эту микросхему tmds 251
картинка и звук на телевизоре восстанавливались. Решил посмотреть что это за микросхема. Как оказалось tmds251 это микросхема обработки видеосигнала. Своего рода , если я правильно понял, это формирователь и переключатель входов hdmi. Если я ошибаюсь, то поправьте меня.
Ну конечно первым делом решил всё это дело пропаять. И думал сниму сливки Пропаял паяльником, включаю и опять всё то-же самое только при нажатии на микросхему появляется видео и звук. Ну думаю дела. Снял плату, вытащил из металлического каркаса подключил и проверяю. Хоть тресни, сигнал появляется только при нажатии на микросхему.
Пошёл другим способом, на включенном тв начал греть микросхему феном. Грел до состояния расплавления припоя. Изображения так и не появилось. Остыла микросхема, нажимаю, всё показывает.
Промелькнула мысль о микротрещине в плате. Под лупой, микроскопом, оглядел всё что рядом с ней и саму микросхему, всё нормально.
Начал искать в магазинах , как обычно нет такого, только под заказ. Давай смотреть в донорах. И как ни странно нашёл точно такую-же майн плату, правда всю ободранную «Подкинул» её для проверки — майн совсем не работает. Но надежда осталась. Было принято решение пересадить микросхему.
И что-бы вы думали? После замены микросхемы tmds251 hdmi входы заработали сразу! Пробовал мять, гнуть плату — картинка стабильная без нареканий.
Что это было мне так и не понятно. Возможно в самой микросхеме был какой-то отвал чипа. Других вариантов у меня нет.
Источник
Где отремонтировать HDMI в Краснодаре?
В том случае, если все рекомендации для домашнего устранения неисправности не помогли – лучше не затягивать с ремонтом, а обратится поскорее в профессиональный сервисный центр, в Краснодаре это IT LAB. С восстановлением лучше не затягивать, поскольку одна неисправность, зачастую, тянет за собой другие, например, при возникновении КЗ вполне могут выйти из строя и другие компоненты.
Наши сервисные центры расположены почти во всех районах Краснодара, более того, для ремонта телевизора у нас можно заказать доставку устройства в СЦ и обратно домой. По всем вопросам и для заказа ремонта звоните по телефонам: 8861-290-77-00, 8961-509-11-33
Источник
Неисправности, которые можно попытаться решить самостоятельно:
- Перво-наперво необходимо проверить исправность HDMI кабеля, даже небольшие повреждения и изломы способны привести к потере сигнала. Кроме того, от этого не застрахованы как недорогие кабели, так и очень дорогостоящие! Чтобы исключить эту возможность – попробуйте подключить гарантировано рабочий шнур.
- Возможно причина более проста, чем кажется на первый взгляд – проверьте верно ли выбран источник сигнала, возможно Вы просто перепутали входящий сигнал?
- В случае, когда телевизор подключен к компьютеру, ноутбуку или любому другому десктопному устройству и является для него монитором по умолчанию – необходимо проверить дополнительные настройки отображения а так же правильность установленных драйверов. На всякий случай – попробуйте выполнить их обновление.
- Проблемы с программным обеспечением телевизора – попробуйте сделать сброс к заводским настройкам.
Остальные неисправности имеют более сложные варианты решения, и, в основном, не подходят для дома.
Неисправности hdmi входа, которые можно решить только в профессиональном сервисном центре.
Выгорание разъема.
HDMI разъем в случае его неправильного подключения легко мог «выгореть». В таком случае решить проблему можно только его заменой. Стоимость ремонта от 1000р.
Неисправность платы.
При скачках напряжения или неправильном подключении иногда начинает нестабильно работать или выходит из строя основная плата управления (main board). Стоимость ремонта от 1500р.
Перегорела микросхема управления портами.
При скачках напряжения или неправильном подключении иногда начинает нестабильно работать или выходит из строя микросхема управления портами. Стоимость ремонта от 2000р.
Нестабильная работа блока питания.
Недостаточное напряжение на устройстве напрямую указывает на проблемы с блоком питания. В таком случае необходимо выполнить его ремонт или замену. Стоимость ремонта от 1800р.
Рекомендации: Для того чтобы «продлить» жизнь HDMI портам на вашем телевизоре или компьютере – выполняйте подключение при выключенном устройстве, так же желательно отключать антенный кабель от ТВ. Хоть оборудование и поддерживает «горячее» подключение, но лучше им не пользоваться.
Почему через HDMI кабель нет изображения на телевизоре с компьютера (ноутбука)
В некоторых случаях, после подключения телевизора к компьютеру, или ноутбуку по HDMI кабелю, на телевизоре просто не появляется изображение. Редко, но бывает и такое, что звук по HDMI есть, а изображения на телевизоре нет. Хотя, мне кажется, что чаще всего сталкиваются с обратной проблемой, когда изображение есть, а звука по HDMI нет.
В этой статье, мы постараемся разобраться исключительно с проблемой вывода изображения по HDMI кабелю. Вроде бы там все просто, соединили телевизор с компьютером, выбрали на телевизоре нужный вход, и если нужно, то на компьютере так же выбираем необходимый режим вывода картинки. И по идеи, все уже должно работать. А вместо этого видим надпись «Нет сигнала» на телевизоре.
Прежде чем перейти к каким-то советам, посмотрите инструкции по соединению телевизора с компьютером по HDMI:
- Очень подробная инструкция по подключению телевизора LG к компьютеру с помощью HDMI кабеля.
- И еще одна статья по соединению телевизора с ноутбуком по HDMI. На примере телевизора Philips и Windows 10.
Если вы все делаете по инструкции, но результата нет, и изображение на телевизоре так и не появилось, то сейчас будем разбираться.
