Philips 37pfl9603d: 9 устранение неисправностей

Описание Philips 37PFL9604H

Разрешение 1920×1080р обеспечивает наилучшее качество картинки. Модель может принимать сигнал с разрешением 1080р со всех цифровых источников, включая плееры Blu-ray и игровые приставки HD. Технология 100Hz Clear LCD придает невероятную четкость изображению даже при быстром движении объектов на экране. Установка двойной частоты увеличивает четкость при отображении движения более чем в 2 раза по сравнению с обычным ЖК-дисплеем, обеспечивая в результате время отклика матрицы 2 миллисекунды. Потрясающая воображение запатентованная технология Ambilight Spectra2 призвана расширить границы и вывести изображение за пределы экрана. Ambilight автоматически регулирует цвет и яркость подсветки в соответствии с изображением на экране, создавая ощущение полного погружения в происходящее. Версия Ambilight Spectra2 в состоянии сопровождать светом даже движущиеся объекты.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики

Тип:

ЖК-телевизор

Диагональ:

37″ (94 см)

Формат экрана:

16:9

Разрешение:

1920×1080

Поддержка HD:

1080p Full HD

Стереозвук:

есть

Частота обновления:

100 Гц


Яркость:

500 кд/м2

Динамическая контрастность:

80000:1

Угол обзора:

176°

Время отклика пикселя:

2 мс

Прогрессивная развертка:

есть

Прием сигнала

Поддержка стереозвука NICAM:

есть

Поддержка телевизионных стандартов:

PAL, SECAM, NTSC

Поддержка DVB-T:

DVB-T MPEG4

Поддержка DVB-C:

DVB-C MPEG4

Телетекст:

с памятью на 1200 стр.

Поддерживаемые форматы входного сигнала:

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Доступные разрешения при подключении к ПК:

640×480 800×600 1024×768 1360×768 1920×1080

Звук

Мощность звука:

30 Вт

Акустическая система:

4 динамика

Сабвуфер:

есть

Объемное звучание:

есть

Декодер Dolby Digital:

есть

Декодеры аудио:

Dolby Digital

Интерфейсы

Входы:

AV, аудио x3, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x5, USB, Ethernet (RJ-45), Wi-Fi

Выходы:

аудио (стерео), коаксиальный

Разъемы на передней/боковой панели:

HDMI, AV, S-Video

Поддержка Wi-Fi:

есть

Разъем для наушников:

есть

Поддержка CI:

есть

Функции

Количество независимых TV-тюнеров:

1

Поддержка 24p True Cinema:

есть

Поддержка DLNA:

есть

Таймер сна:

есть

Защита от детей:

есть

Управление:

универсальный (мультибрендовый) пульт

Дополнительно

Антибликовое покрытие:

есть

Цвет:

черный декорированный

Возможность крепления на стену:

есть

Потребляемая мощность:

166 Вт

Размеры с подставкой (ШxВxГ):

903x640x240 мм

Вес с подставкой:

18.5 кг

Размеры без подставки (ШxВxГ):

903x577x89 мм

Вес без подставки:

16 кг

Дополнительная информация:

система подсветки Ambilight Spectra 2; поддержка видеофайлов в форматах: MPEG1, MPEG2, MPEG4, AVI, H.264/MPEG-4 AVC, MPEG-Progam-stream PAL, WMV9/VC1

Основные технические характеристики

Тип продукта
Тип	ЖК телевизор
ТВ
Системы приема телевизионного сигнала	NTSC, PAL, SECAM, DVB-T (цифровое наземное), DVB-C (цифровое кабельное)
Экран
Технология	TFT
Диагональ	37 »
Разрешение (макс.)	1920 x 1080
Яркость	500 кд/м²
Контрастность динамическая	80000 :1
Формат экрана	16:9
Время отклика	2 мс
Угол обзора горизонтальный	176°
Угол обзора вертикальный	176°
Габариты и вес
Ширина	90.3 см
Высота	57.7 см
Глубина	8.9 см
Вес	16 кг
Ширина (с подставкой)	90.3 см
Высота (с подставкой)	64 см
Глубина (с подставкой)	24 см
Вес (с подставкой)	18.5 кг

Индикатор не горит

Если индикатор не горит и телевизор Philips не включается, необходимо проверить напряжение, идущее на микросхему, возможно, оно просто отсутствует. В определённых ситуациях проблему легко устранить в домашних условиях.

Для начала необходимо проверить питание сети. Для этого индикаторную отвертку помещаем в розетку и проверяем, есть ли вообще напряжение. Иногда причина неисправности кроется вовсе не в телевизоре, а розетке или электрической сети.

Когда выяснится, что сеть в порядке, приступаем к следующему шагу, который можно сделать в домашних условиях. Иногда телевизор перестает включаться из-за того, что кнопка питания просто не активна.

На всех моделях Philips около светодиода располагается кнопка, которая гасит экран. Нужно попробовать нажать на неё. Уже после можно управлять устройством с пульта дистанционного управления.

Еще одна распространенная причина неисправности – переход ТВ-агрегата в спящий режим. Чтобы отключить функцию экономии электроэнергии, необходимо нажать на клавишу AV/TV на пульте дистанционного управления. Если проблему не удалось устранить этими способами, желательно обратиться в сервисный центр, поскольку поломка оказалась более серьезная, и устранить ее своими силами не получится.

PHILIPS 37PFL8404H. Ремонт, схема, сервис

PHILIPS Model: 37PFL8404H/60

Chassis/Version: Q548.1E LA

Panel: T370HW03 V.2 code 189

T-CON: T370HW02 VF CTRL BD (AS15-F)

Inverter (backlight): integrated into PSU

PWM Inverter: DDA003A (24pin), DDA002B

MOSFET Inverter: P6NK60ZFP, 6679GH

MP-130B

Power Supply (PSU): DPS-298CP DELTA

PWM Power: 1606B (PFC), 3BS3LJ (PWM 8pin), DDA005 (6), DDA002B (PWM 20pin)

MOSFET Power: K4101, P6NK60ZFP

MainBoard: 3139_123_64423V2 PNL 3139 123 64423v2 BD 3139 123 64433v2 — WK928.3

IC MainBoard: PNX8539Eh34182 LAN9420-NU TDA9996HL/C4

Тuner: HD1816AF/BHXP

Control: IR: 2722 171 00726 (GWA7.820.628-4B(HT)

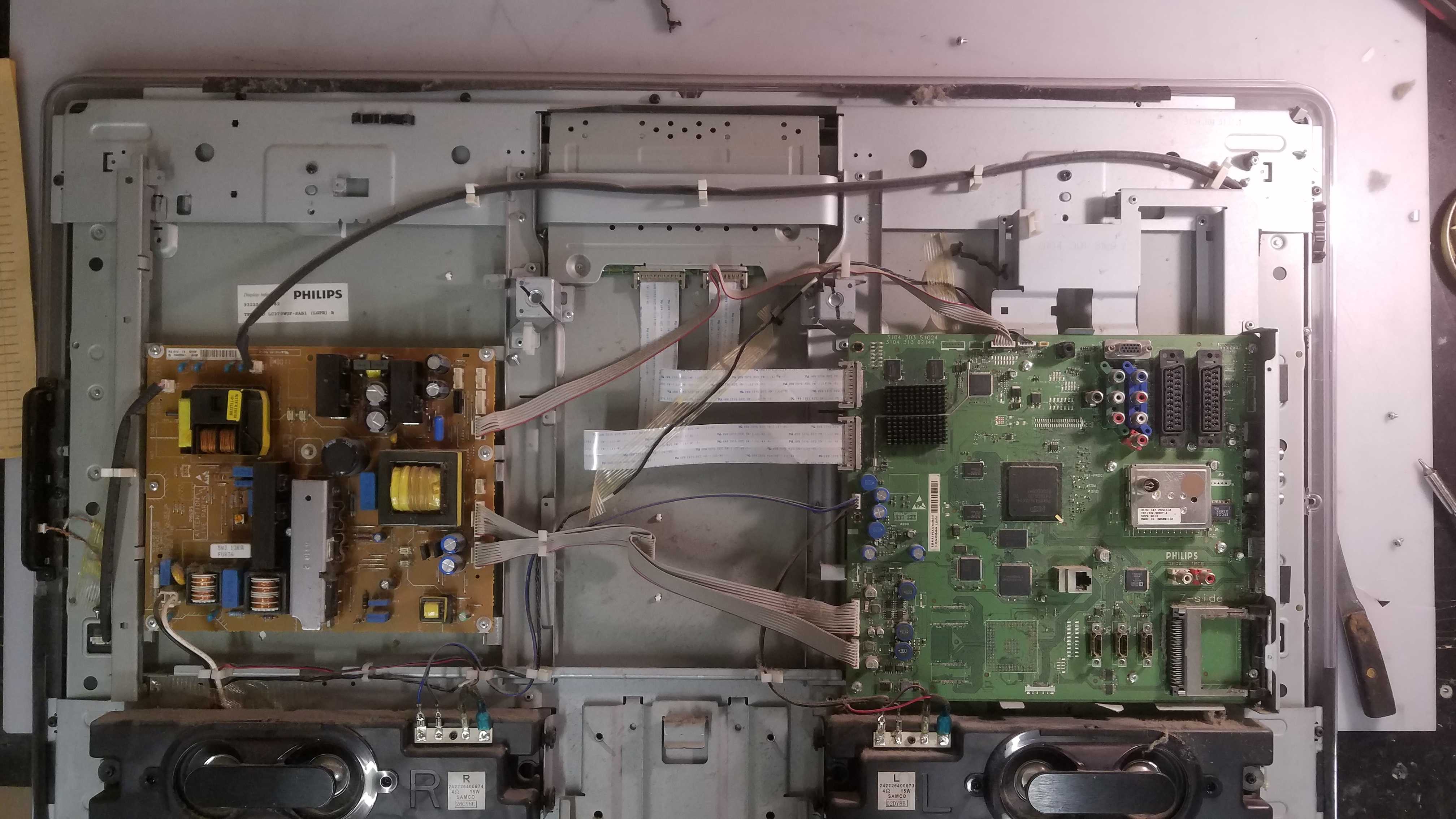

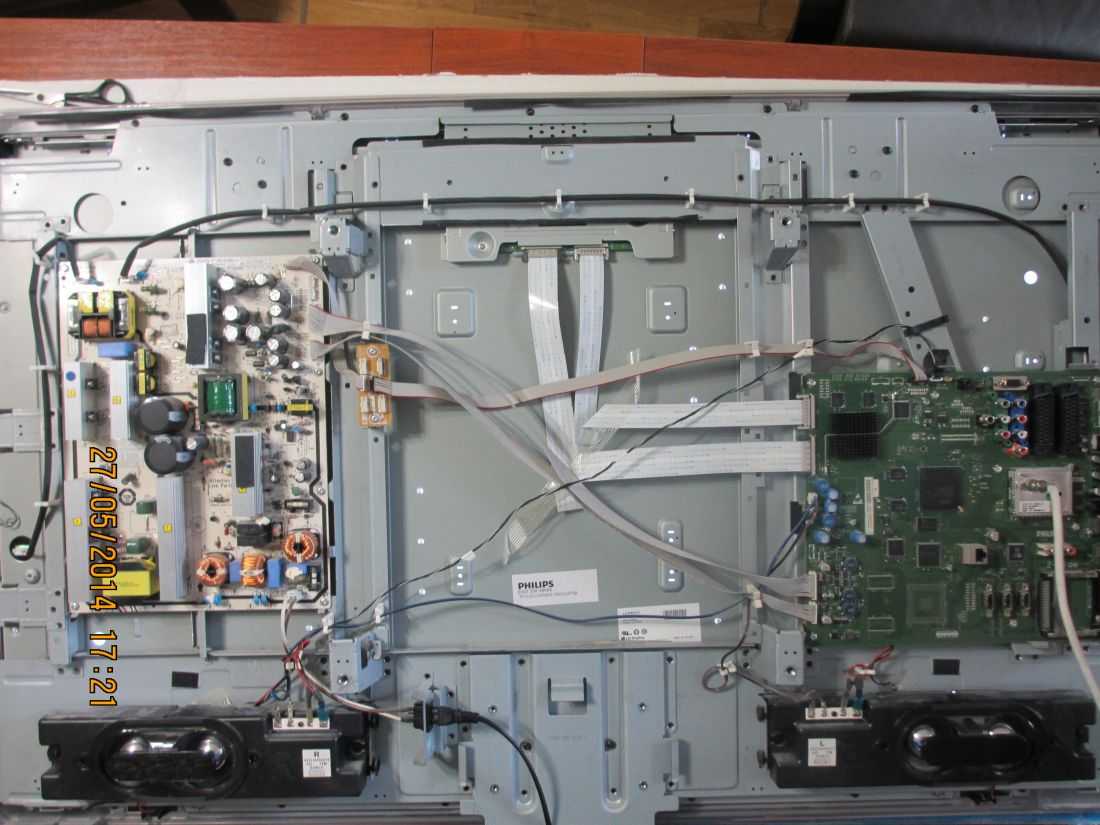

Общие рекомендации по ремонту TV LCD

Ремонт телевизора PHILIPS 37PFL8404H/60 целесообразно начинать с внимательного внешнего осмотра. При этом следует осмотреть как внешние, так и внутренние компоненты устройства. Видимые повреждения элементов иногда могут подсказать направления поиска неисправности ещё до начала проведения необходимых измерений. Вспухшие электролитические или металлокерамические конденсаторы, обуглившиеся резисторы, кольцевые трещины в пайках выводов элементов — всё это может существенно помочь мастеру определиться с причинами и следствиями возникших неполадок в работе телевизора.

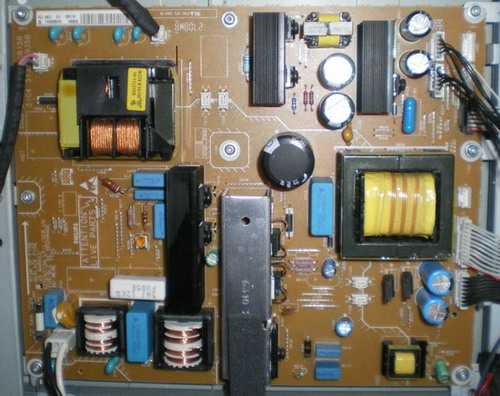

Ремонт модуля питания

В случаях, когда телевизор PHILIPS 37PFL8404H/60 не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, — скорее всего неисправен модуль питания DPS-298CP DELTA или, что бывает несколько реже, — отсутствует питание процессора на материнской плате (типовой дефект некоторых моделей телевизоров PHILIPS). В общем случае прежде всего необходимо проверить электролитические конденсаторы фильтров вторичных выпрямителей и предохранитель на входе сети. Если он оборван, далее следует проверить на пробой PN-переходов диоды выпрямительного моста и ключевой транзистор N-FET преобразователя, который может находиться либо на отдельном радиаторе, либо интегрирован с ШИМ-контроллером в общую микросхему. Возможны варианты K4101 P6NK60ZFP , 6679GH (3).

Ремонт инвертора

Если при включении PHILIPS 37PFL8404H/60 нет изображения, либо оно появится на секунду и пропадает совсем, но звук есть, скорее всего неисправны либо лампы подсветки, либо преобразователь их питания (инвертор). Необходимо проверить в общем блоке питания электролитические конденсаторы фильтра вторичных выпрямителей.Диагностика и ремонт инвертора часто затруднены организацией цепей специальной защиты, которая необходима для противопожарной безопасности и отключает инвертор в любой нештатной ситуации, например, при износе или разгерметизации ламп. Часто для локализации дефекта требуется её блокировка.

Ремонт Main Board

Материнская плата PL5A подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны преобразователи или стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения. В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена элементов — PNX8539Eh34182,  LAN9420-NU, TDA9996HL/C4, tuner HD1816AF на новые или заведомо исправные.

Следует помнить! Попытки ремонта телевизора PHILIPS 37PFL8404H/60, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!

Один из типовых дефектов телевизора PHILIPS 37PFL8404H/60 может возникать в панели T370HW03 V.2 код 189.Внешние проявления: на изображении цветовые искажения в виде негатива, преобладают светлые тона. Обычно в таких случаях неисправен гамма-корректор AS15-F. Другой показатель его неисправности — излишне сильный нагрев, который в практике позволяет обойтись без замеров напряжений градаций серого.

Человеческий фактор

Самый недооценённый вариант из всех предложенных. Если говорить изначально, то невозможно пройти мимо того факта, что практически все люди не используют инструкцию по эксплуатации техники, в том числе и телеприёмника. Отсюда берётся ряд недопонимания как именно следует пользоваться оборудованием, куда подсоединять провода или как запустить таймер включения, чтобы аппарат не запускался внезапно посреди ночи.

Простая неопытность и нехватка знаний приводит к обращению в СЦ, с жалобами на неимения сигнала от антенны или проблем с определением HDMI. Куда хуже обстоят дела, когда неумелый покупатель решает самостоятельно заменить сгоревшие запчасти. Специалисты давно обращают внимания на обязательное наличие технического образования или опыта для взаимодействия с электрическими цепями TV. Поэтому не ставьте на кон исправность своей плазмы, а лучше обратитесь за помощью к квалифицированным мастерам.

Основные причины

Первое, на что следует обратить внимание – это кабель питания. Не исключено, что он был недостаточно воткнут в розетку

Убедитесь, что он находится в оптимальном положении и не пережат тяжёлыми предметами.

Затем осмотрите саму розетку или удлинитель, куда был подсоединён кабель

Обратите внимание на плотность соединения контактов. Будучи сильно разжатыми, происходит слабый контакт, из-за чего устройству недостаёт мощности для полноценного функционирования

Также это может стать причиной нагрева розетки и подгорания контактов, с высокой вероятностью короткого замыкания.

Иногда ЖК телевизор, включается не с первого раза. Многие, ошибочно начинают искать проблему в аппаратном оснащении плазмы, когда на самом деле, причина может крыться в пульте управления. Виной всему становятся севшие батарейки или поврежденный ик-порт.

Дабы засвидетельствовать поломку ПДУ, направьте излучателем на камеру смартфона, если лампочка не мигает, значит сели батерейки или есть прочие неисправности.

Запустить ТВ вполне реально с кнопки управления на корпусе.

Если же техника вовсе не включается, и светодиод (лампочка на корпусе) всё равно мигает, следует изучить коды ошибок телевизоров Philips. Их вносят в руководство пользователя, приложенное в комплекте, что помогает определить проблему самостоятельно. К примеру, 3 последовательных мерцания сообщают о критическом состоянии питающего блока и т. д.

Среди других поломок следует отметить:

• Проблемы с прошивкой.
• Скачки напряжения.
• Неисправности блока питания.
• Поврежденный инвертор.
• Человеческий фактор.

SAMSUNG LE37M87BD. Ремонт, схема, сервис

SAMSUNG Model: LE37M87BD LE37M87B

Chassis/Version: GTU37SEN

Panel: T370HW02 V.2

T-CON: T370HW02 V0 AUO 06A22-1B AUO-024 , BD815FFV , EM6A9320BI-5MG , AS15-F , 24C64WI

Inverter (backlight): 4H.V1838.461/B V183 DARFON

PWM Inverter: OZ964SN

Trans Inverter: 6024B73DB14 (GP)

Power Supply (PSU): BN44-00157A

PWM Power: TDA4863-2 (PFC), VIPer22A (Standby), F9222L (PWM resonant)

MainBoard: BN41-00813E BN94-01206A

IC MainBoard: MST3560M-LF-170, SiI9125CTU, SVP-WX68, HYB25D256163CE, 24C256WP, NTP-3000

Тuner: BN40-00096A DN0S403Mh361B(S)

Control: Remote: BN59-00603A; IR BN41-00850A

Возможные неисправности

— Телевизор SAMSUNG LE37M87BD не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.

Неисправность в подобных случаях следует начинать искать в цепях источника питания BN44-00157A.
Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи и выпрямительные диоды преобразователей на вероятность КЗ.

— Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.

Дефект может быть вызван проблемами в узлах или элементах подсветки дисплея, либо в питании ламп или инвертора
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.

— Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.

Ремонт или диагностику материнской платы BN41-00813E следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов — MST3560M-LF-170, SiI9125CTU, SVP-WX68, HYB25D256163CE, 24C256WP, NTP-3000. Неисправные компоненты следует заменить.

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера BN40-00096A DN0S403Mh361B(S). В таких случаях в первую очередь следует убедиться в наличии питающих напряжений на соответствующих его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C. Иногда причиной неработоспособности тюнера может быть программный сбой.

Пользователям и владельцам телевизоров необходимо помнить, что попытки самостоятельного ремонта телевизора SAMSUNG LE37M87BD без соответствующей квалификации и необходимого опыта, могут привести к серьёзным негативным последствиям!

Издает странные звуки

Если телевизор внезапно начал издавать посторонние звуки при работе, но при этом картинка передается на монитор как и прежде, то причина – некачественная сборка. В большинстве случаях проблема заключается в корпусе, детали которого скрипят.

К сожалению, единственный способ устранить посторонние звуки – разобрать и заново собрать корпус. Но не стоит сильно рассчитывать на улучшение – вероятно, детали снова начнут издавать похожие звуки.

Признаки другой неисправности – телевизор начал включаться с задержкой, периодически самостоятельно отключается, при этом появляются посторонние звуки.

Это серьезная поломка, а потому необходимо сразу же отнесли ТВ-аппарат в сервисный центр. Если не получается включить телевизор или экран постепенно тухнет – это явный признак неисправности.

Поэтому важно обращать внимание и на сопутствующие «симптомы», чтобы провести ремонт своими силами. Телевизоры, как и любая техника, обладают своими недостатками и со временем выходят из строя. Отчего, дать точный ответ, почему телевизор филипс не включается или делает это сам по себе, невозможно без предварительной диагностики

Как правило, плазма долго работает без нареканий, с легкостью транслируя цифровые, кабельные и обычные каналы. Неисправности ЖК дают о себе знать внезапно, но зачастую они оказываются легко устранимыми своими руками

Отчего, дать точный ответ, почему телевизор филипс не включается или делает это сам по себе, невозможно без предварительной диагностики. Как правило, плазма долго работает без нареканий, с легкостью транслируя цифровые, кабельные и обычные каналы. Неисправности ЖК дают о себе знать внезапно, но зачастую они оказываются легко устранимыми своими руками

Телевизоры, как и любая техника, обладают своими недостатками и со временем выходят из строя. Отчего, дать точный ответ, почему телевизор филипс не включается или делает это сам по себе, невозможно без предварительной диагностики. Как правило, плазма долго работает без нареканий, с легкостью транслируя цифровые, кабельные и обычные каналы. Неисправности ЖК дают о себе знать внезапно, но зачастую они оказываются легко устранимыми своими руками.

Инструкция к телевизору Филипс. Скачать

Скачать или загрузить на компьютер руководство очень просто. На нашем сайте Вы очень быстро найдете свою модель телевизора, а скачивание произойдет в один клик. Инструкция по применению Телевизора Philips загружается без регистрации или ввода паролей, легко и быстро нужный манул на Вашем ПК.

Если Вы не знаете, как правильно настраивать каналы, найдите на сайте мануал «телевизор Филипс инструкция пользователя как настроить каналы» или «инструкция по настройке телевизора Philips». У нас большая коллекция руководств к данной технике, пользуйтесь с умом – и Ваш телевизор будет исправно работать много лет.

Телевизор Philips руководство

Инструкция на телевизор Philips, обычно, входит в комплект, но если Вы приобретаете технику в состоянии б/у, Вам обязательно понадобится инструкция настройки телевизора Филипс. В случаи поломки или какого-то сбоя телевизора Вам также будет необходима инструкция по использованию телевизора Филипс.

Кроме того, чтобы узнать все функции, режимы и возможности своей техники и правильно ее использовать, обязательно ознакомьтесь с мануалом. Инструкция по эксплуатации телевизора Philips необходима к прочтению каждому пользователю.

Найти «телевизор Филипс инструкция пользователя» можно на нашем сайте на русском, английском и других языках. Читайте телевизор Philips инструкция на русском или другом удобном для Вас языке. Мы заботимся чтобы нашим пользователям было удобно и комфортно, чтобы они могли ознакомится с руководствами к технике на понятном им языке.

LG 37Lh4000. Ремонт, схема, сервис

LG Model: 37Lh4000

Chassis/Version: LD91A / G

Panel: T370HW02 V.G

T-CON: T370HW02 VG CTRL BD

Power Supply (PSU): EAX55357705/3

MainBoard: EAX60686902 (0)

IC MainBoard: CPU: LGE3368A-LF-SF; RAM: HY5PS1G1631C; SPI FLASH: 25L32050M21

Тuner: TDFW-G235D

Общие рекомендации по ремонту TV LCD

Телевизор LG выполненном на шасси LD91A / G, как и многие другие электронные устройства, целесообразно начинать ремонтировать с осмотра всех внешних и внутренних элементов.
Иногда по видимым изменениям компонентов устройства есть возможность сделать некоторые выводы и определиться с направлением дальнейшего поиска неисправности ещё до начала проведения необходимых измерений.
О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.

При полном отсутствии каких-либо признаков работоспособности, когда LG 37Lh4000 не включается и ничего не сигнализирует контрольными лампочками на панели, есть вероятность неисправности модуля питания EAX55357705/3 телевизора. С такими же проявлениями может быть неисправен и стабилизатор питания процессора управления на материнской плате.
При диагностике и ремонте блока питания, после замены вздутых конденсаторов фильтров вторичных выпрямителей (если таковые имеются), необходимо прежде всего проверить сетевой предохранитель. При его обрыве следует проверить силовые элементы транзисторы и диоды выпрямительного моста на предмет лавинного (теплового) пробоя.В большинстве случаев, пробои ключей в импульсных источниках питания (ИИП) не происходит без причин и следует искать другие неисправные элементы схемы, которые могли спровоцировать дефект. Этом могут быть и высохшие электролитические конденсаторы в первичной цепи, и неисправные элементы демпфера, а также оборванные резисторы или пробитые полупроводниковые элементы в цепях стабилизации. Возможен брак микросхемы ШИМ от производителя.

Иногда у телевизора LG 37Lh4000 отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя ламп подсветки, либо самих ламп, которые можно проверить заменой. В таких случаях необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого инвертора, в том числе и в БП (блоке питания).
Следует помнить, при отключении защиты в целях диагностики неисправности, всегда появляется риск выхода из строя силовых элементов инвертора. После ремонта необходимо обязательно восстановить все штатные цепи защиты преобразователя.

Диагностика и ремонт материнской платы EAX60686902 (0) осуществляется проверкой работоспособности стабилизаторов или преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО).
При ремонте платы MB, необходимо проверить её компоненты SPI FLASH: 25L32050M21. Неисправные элементы следует заменить. Если установлены чипы BGA, их неисправность обычно локализуется с помощью прогрева. Если применяются чипы с технологией пайки BGA, проблема в её реализации обнаруживаются методом локального нагрева чипа.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.

Питание инвертора

Следом за БП, чаще всего смене подлежит инвертор. По своей структуре, он выполняет ряд полезных функций, без которых невозможно представить стабильное функционирование телеприёмника.

• Во-первых, он преобразует постоянное напряжение в переменное.
• Во-вторых, на его «плечах» лежит ответственность за изменение яркости.
• В-третьих, инвертор отвечает за защиту от перегрузки сети и коротких замыканий.

Явным признаком поломки инвертора выступают:

• Перепады яркости экрана, иногда он вовсе сам выключается или полностью гаснет.
• Блики подсветки, когда индикатор сети остается включенным, но никак не реагирует на пульт управления.
• Телеприёмник не запускается после длительного простоя.
• Подсветка ведет себя странно, горит после выключения или вовсе отказывается запускаться.
• Звук есть, а изображения нет.

Окончательно понять, что из строя вышел именно инвертор поможет только диагностика. Проводить её самостоятельно, ни в коем случае не рекомендуется, ведь без особых знаний и практике, существует вероятность задеть важные радиокомпоненты.

Дополнительно убедитесь, что антенна, подключенная ко входу TV заземлена. Иначе есть риск лишиться оборудования из-за сильной грозы.

Скачки напряжения

По причине перепадов электричества, перестают работать отдельные элементы питания главной платы. Зачастую именно они провоцируют пропажу изображения и отсутствие звука, при наличии видеоряда на экране. Загвоздка в том, что электрическая схема, без стабилизаторов быстро приходит в негодность.

Изначально – это характеризуется незначительными сбоями в работе операционной системы. Поначалу, их можно легко устранить, воспользовавшись полной перезагрузкой, с отключением техники от источника питая. Чуть погодя, если перепады и скачки не прекратятся,электроника прекратит взаимодействовать с пультом управления, перестанет видеть флешку или вовсе повлечёт за собой «падение ПО». Справиться с восстановлением работоспособности телеприёмника сможет только мастер в сервисном центре.

Заключение

Из всего вышесказанного, нетрудно догадаться, что прежде, чем заявлять о полной неисправности новообретённой техники, необходимо обратиться за помощью к инструкции телевизора Philips. Быть может, она разъяснит, почему не включается аппаратура.

Если же оборудование Филипс отлично показало себя на протяжении последних лет, значит, причину нестабильной работы следует искать в аппаратной составляющей. Не исключено, что потребуется замена матрицы или БП. Если вы ни разу не обновляли ПО, то следует задуматься о «прокачке» софта, ведь нередко он оказывается виновником всех бед.
