Порядок разборки
Итак, вскрываем аппарат и в первую очередь убеждаемся что драйвер подсветки исправен
Внешний вид внутренностей телевизора
Эту и все последующие картинки можно увеличить кликнув по ним
На разъеме подключения питания подсветки замеры следующие: В дежурном режиме +14V При включении в рабочий режим напряжение кратковременно поднимается до +27V, затем падает опять до +14V. Вывод- драйвер скорее всего исправен, проблема в светодиодах. Необходимо снимать матрицу
В первую очередь нам необходимо освободить плату драйверов. Для этого снимаем все лишнее- динамики, металлический уголок посередине, отключаем разъемы от клавиатуры (он там сделан по типу джойстика) и фотоприемник. Должно получиться так:
Плата драйверов здесь оказалась приклеенной на двусторонний скотч в двух местах. Отклеиваем его, смочив слегка растворителем. После того как плата будет отклеена- фиксируем ее кусочком изоленты чтобы она не болталась во время следующих действий.
Далее- необходимо снять переднюю декоративную рамку. Она имеет винтовое крепление по всему периметру
Винты выкручиваем, однако я бы лично посоветовал оставить 4 винта по углам (просто ослабляем их, но не выкручиваем до конца). Это необходимо для того, чтобы при перевороте телевизора экраном вверх, рамка случайно не соскочила.
Переворачиваем телевизор матрицей вверх, выкручиваем последние винты, рамка снимается достаточно легко, и вот тут- ВНИМАНИЕ. Матрица в данной модели приклеена
Приклеена она с трех сторон- слева и справа кусочки двустороннего скотча длиною примерно сантиметров по 5, и снизу прямо под шлейфом имеется еще полоска из двустороннего скотча длиною примерно сантиметров 7, и причем с боковых сторон бортики нижней рамки достаточно высокие То есть- если с боковых сторон еще как-то можно попытаться отклеить скотч, смочив его растворителем, то применение растворителя в непосредственной близости от шлейфа может его повредить.
Выход из положение- снимаем матрицу вместе с рамкой, переворачиваем ее и только лишь после этого можно аккуратно удалить скотч, смочив его растворителем и аккуратно срезав.
Дальнейший процесс ремонта уже стандартен- снимаем матрицу, светорассеивающие пленки и укладываем все это на ровную и мягкую поверхность. Плату драйверов желательно зафиксировать

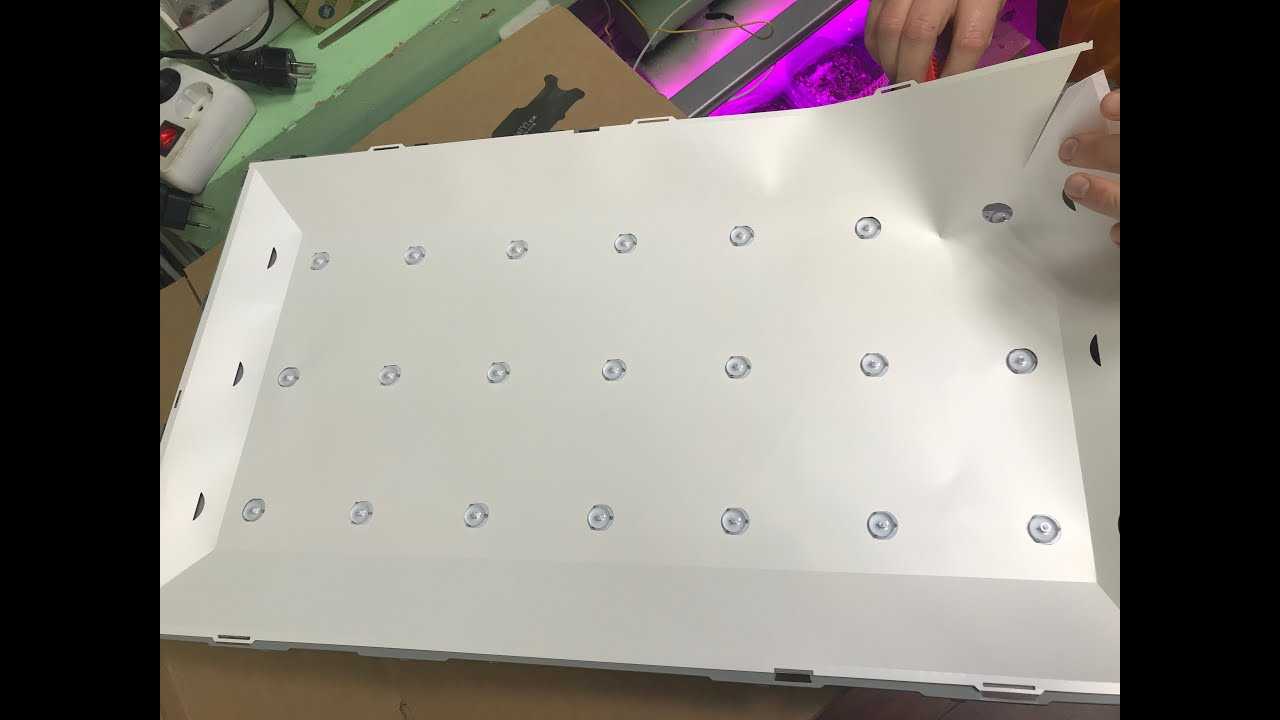

Внешний вид светодиодных планок
Три планки по 7 светиков на каждой, включение- параллельное (каждая планка отдельно)
Светодиоды- типоразмер 3030, 3V Где я их покупаю- можно узнать здесь
Маркировка на светодиодных планках
Дальнейший процесс ремонта вполне стандартен: 1. Определяем неисправные. Так как они 3-х Вольтовые, то зажигаются от прикосновения щупами мультиметра. Причем возле каждого светодиода имеются контрольные точки, так что даже краску соскребать не требуется. 2. Пайка производится при помощи фена. Планки на стеклотекстолитовой основе, нижний подогрев не требуется. 3. светорассеивающие колпачки клеим на автомобильный герметик, и немного ждем чтобы он загустел. 4. Сборка производится в обратном порядке.
Что касается тока ограничения подсветки В телевизоре установлен источник питания 715G7734-P01-005-002H, драйвер светодиодной подсветки находится в нем-же. Как уменьшить ток— все подробности здесь
Порядок разборки
Итак, вскрываем аппарат и в первую очередь убеждаемся что драйвер подсветки исправен
Внешний вид внутренностей телевизора
Эту и все последующие картинки можно увеличить кликнув по ним
На разъеме подключения питания подсветки замеры следующие:
В дежурном режиме +14V
При включении в рабочий режим напряжение кратковременно поднимается до +27V, затем падает опять до +14V. Вывод- драйвер скорее всего исправен, проблема в светодиодах. Необходимо снимать матрицу
В первую очередь нам необходимо освободить плату драйверов. Для этого снимаем все лишнее- динамики, металлический уголок посередине, отключаем разъемы от клавиатуры (он там сделан по типу джойстика) и фотоприемник. Должно получиться так:
Плата драйверов здесь оказалась приклеенной на двусторонний скотч в двух местах. Отклеиваем его, смочив слегка растворителем. После того как плата будет отклеена- фиксируем ее кусочком изоленты чтобы она не болталась во время следующих действий.
Далее- необходимо снять переднюю декоративную рамку. Она имеет винтовое крепление по всему периметру
Винты выкручиваем, однако я бы лично посоветовал оставить 4 винта по углам (просто ослабляем их, но не выкручиваем до конца). Это необходимо для того, чтобы при перевороте телевизора экраном вверх, рамка случайно не соскочила.
Переворачиваем телевизор матрицей вверх, выкручиваем последние винты, рамка снимается достаточно легко, и вот тут- ВНИМАНИЕ!!!Матрица в данной модели приклеена. Приклеена она с трех сторон- слева и справа кусочки двустороннего скотча длиною примерно сантиметров по 5, и снизу прямо под шлейфом имеется еще полоска из двустороннего скотча длиною примерно сантиметров 7, и причем с боковых сторон бортики нижней рамки достаточно высокие
То есть- если с боковых сторон еще как-то можно попытаться отклеить скотч, смочив его растворителем, то применение растворителя в непосредственной близости от шлейфа может его повредить
Выход из положение- снимаем матрицу вместе с рамкой, переворачиваем ее и только лишь после этого можно аккуратно удалить скотч, смочив его растворителем и аккуратно срезав.
Дальнейший процесс ремонта уже стандартен- снимаем матрицу, светорассеивающие пленки и укладываем все это на ровную и мягкую поверхность. Плату драйверов желательно зафиксировать
Внешний вид светодиодных планок
Три планки по 7 светиков на каждой, включение- параллельное (каждая планка отдельно)
Светодиоды- типоразмер 3030, 3V
Где я их покупаю- можно узнать здесь
Маркировка на светодиодных планках
Дальнейший процесс ремонта вполне стандартен:
1. Определяем неисправные. Так как они 3-х Вольтовые, то зажигаются от прикосновения щупами мультиметра. Причем возле каждого светодиода имеются контрольные точки, так что даже краску соскребать не требуется.
2. Пайка производится при помощи фена. Планки на стеклотекстолитовой основе, нижний подогрев не требуется.
3. светорассеивающие колпачки клеим на автомобильный герметик, и немного ждем чтобы он загустел.
4. Сборка производится в обратном порядке.
Что касается тока ограничения подсветки
В телевизоре установлен источник питания 715G7734-P01-005-002H, драйвер светодиодной подсветки находится в нем-же. Как уменьшить ток— все подробности здесь
