Ремонт подсветки телевизора Philips 32PFT4309/60. Доработка блока питания 715G6161-P01-W21-002E (ограничение тока подсветки).
Вступление
Наш пациент – телевизор Philips 32PFT4309/60. Недорогая бюджетная модель, по сути обычный китайский телевизор под маркой Philips. Cо слов клиентов у телевизора начало помаргивать изображение. Эта беда продолжалась примерно месяц. В итоге в один неудачный момент изображение вовсе пропало. Раздосадованные владельцы ТВ вынуждены были обратиться за помощью к интернету. Прочитав ряд материалов посвященных ремонту телевизоров стало понятно, что скорей всего дело в поломке светодиодной подсветки телевизора. В итоге выбор остановился на нашей компании. Связано это с большим числом статей на нашем сайте посвященных ремонту телевизоров.
Оставив заявку оператору заказчики стали ждать приезда специалиста. Наш мастер приехал в течении часа и быстро произвел осмотр. Опасения клиентов подтвердились – проблема действительно оказалась в подсветке телевизора. Мастер быстро назвал ориентировочную стоимость ремонта и повез ТВ в сервисный центр для проведения ремонта.
Разбираем ТВ (состав телевизора)
Перед ремонтом подсветки следует подготовить рабочее место. Убрать все лишние предметы со стола. Проверить поверхность стола на наличие забытых болтиков и прочих мелких предметов. Не соблюдение этих простых правил может привести к серьезным материальным убыткам. Ведь любой скол на экране телевизора не возможно устранить.

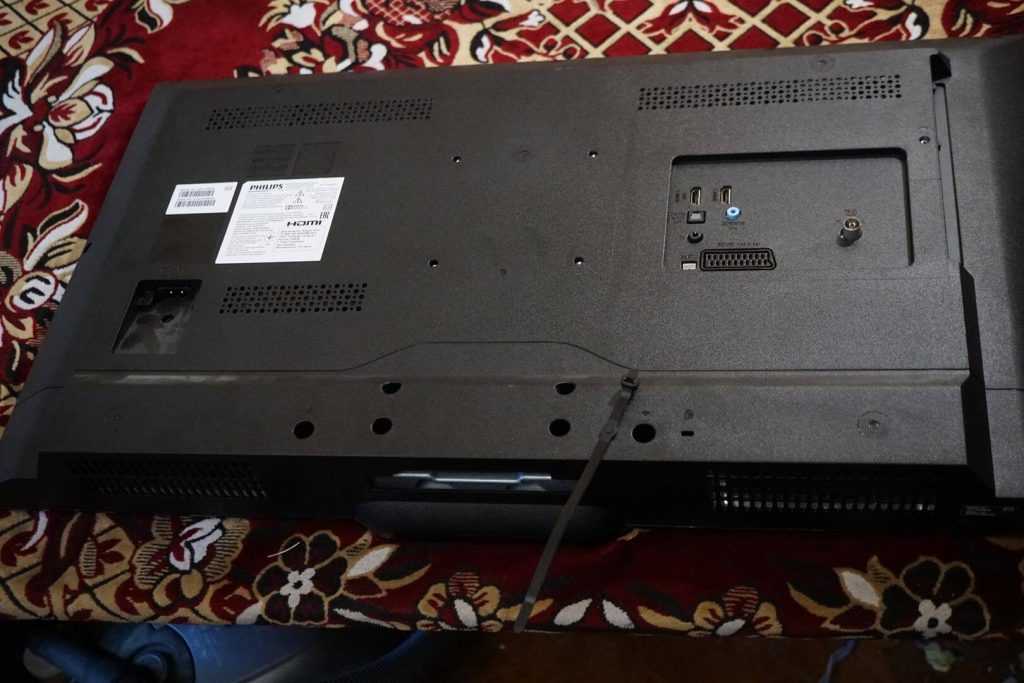

Снимает заднюю крышку телевизора и кладем на заранее подготовленный другой стол.

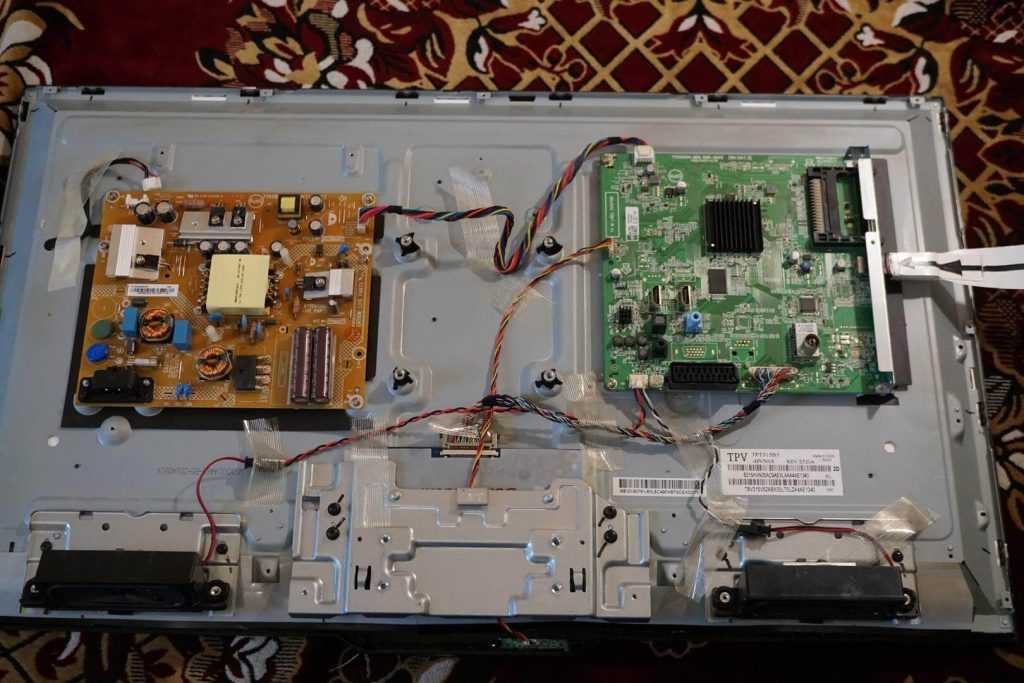

Перед нашими глазами предстают тайны укрытые задней стенкой телевизора.
В составе данного телевизора идут следующие модули:
- Майн плата 715G6094-M01-000-004K

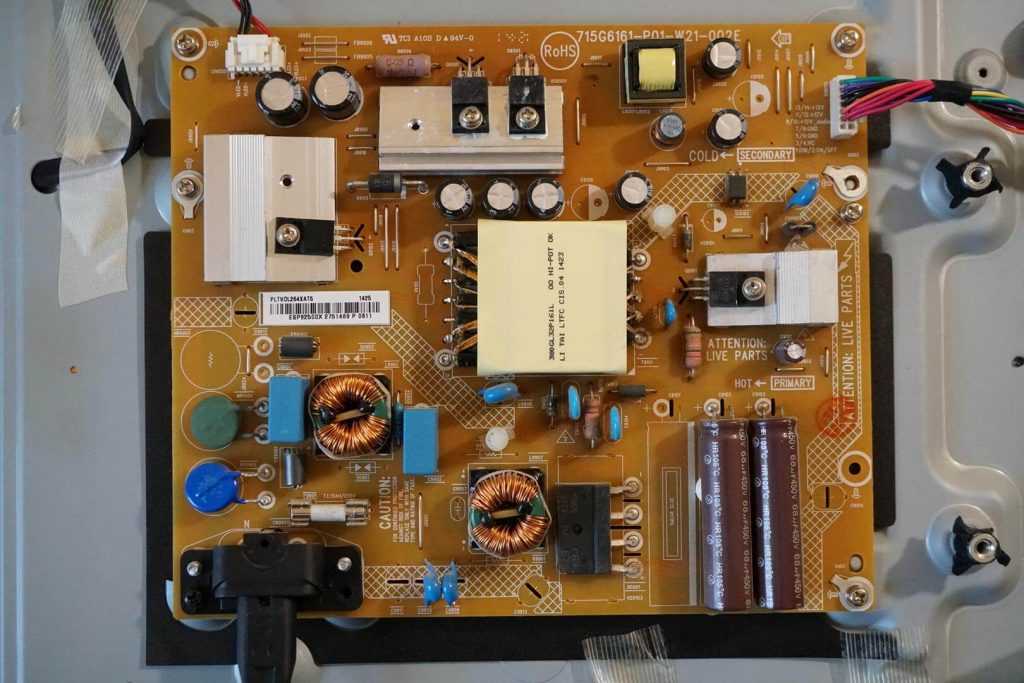

- Блок питания 715G6161-P01-W21-002E

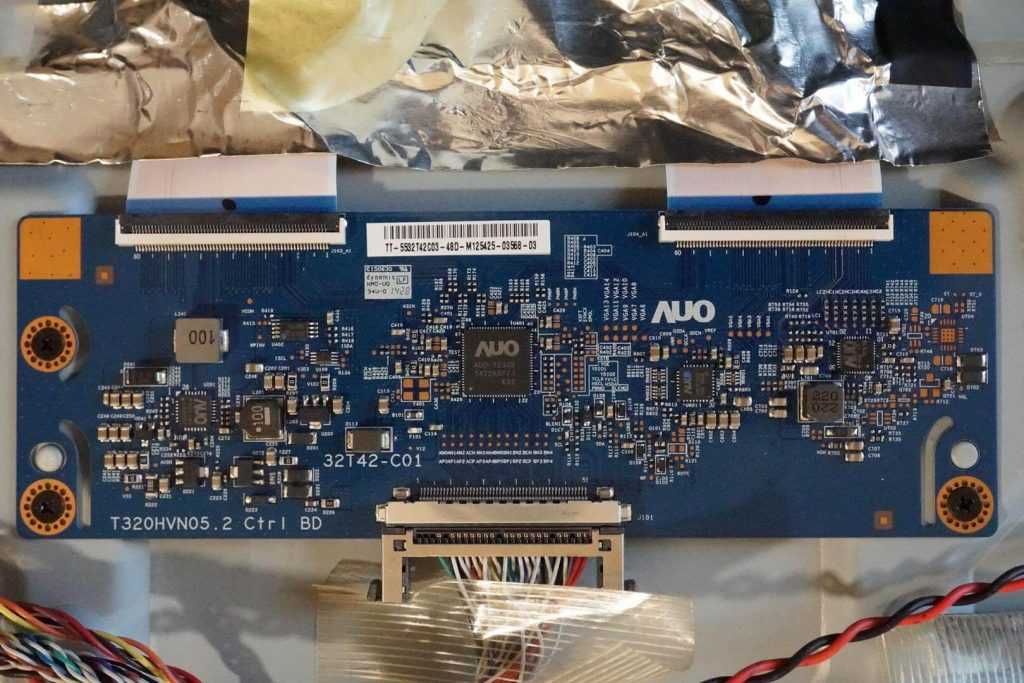

- Плата T-CON T320HVN05.2 Ctrl BD

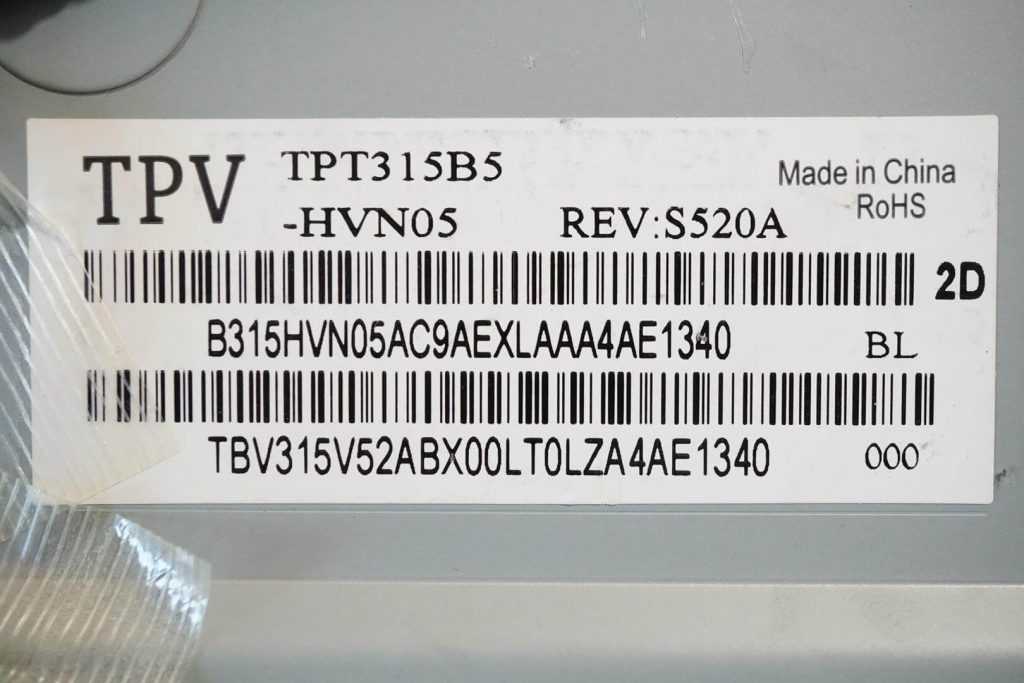

- Матрица TPV TPT315B5-HVN05
Нам периодически приходится производить ремонт майн плат 715G6094-M01-000-004K. В основном производим ремонт тюнера и прошивка микросхемы NAND.
Ниже по тексту мы выложим инструкцию по ограничению тока подсветки на блоке питания 715G6161-P01-W21-002E.
Матрица TPV TPT315B5-HVN05.
Отделяем матрицу от поддона.

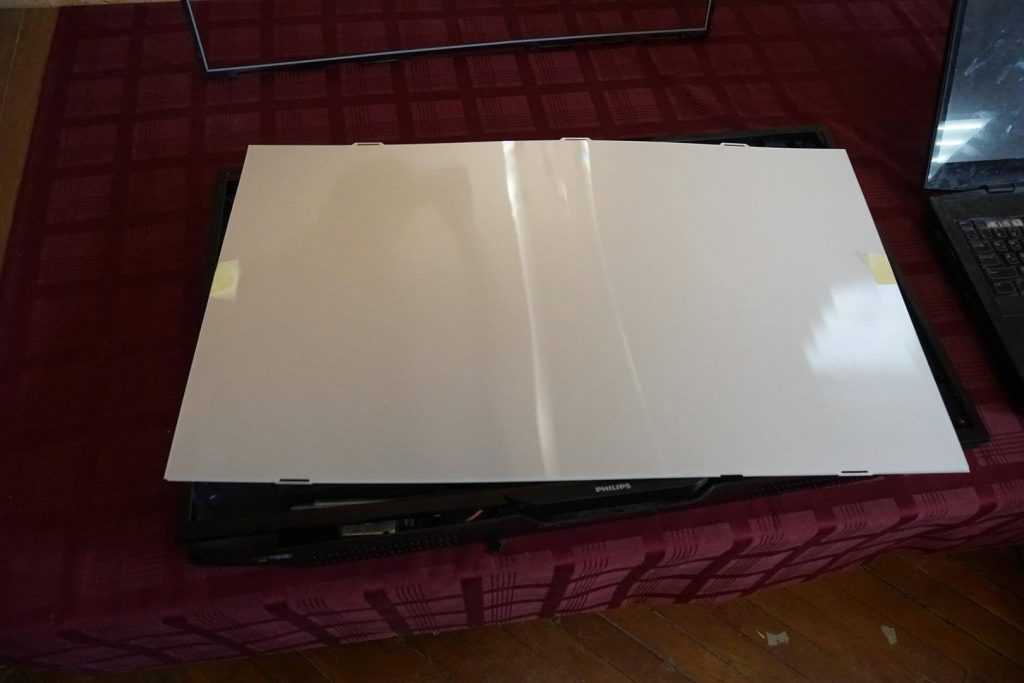

Кладем в сторону листа светорассеивателя.
Отделяем от поддона лист нижнего отражателя.
Ремонт подсветки телевизора
В результате диагностики оказалось, что сгорел один светодиод. Остальные сильно синят и скорей всего проработают недолго. Для надежности следует полностью заменить подсветку.

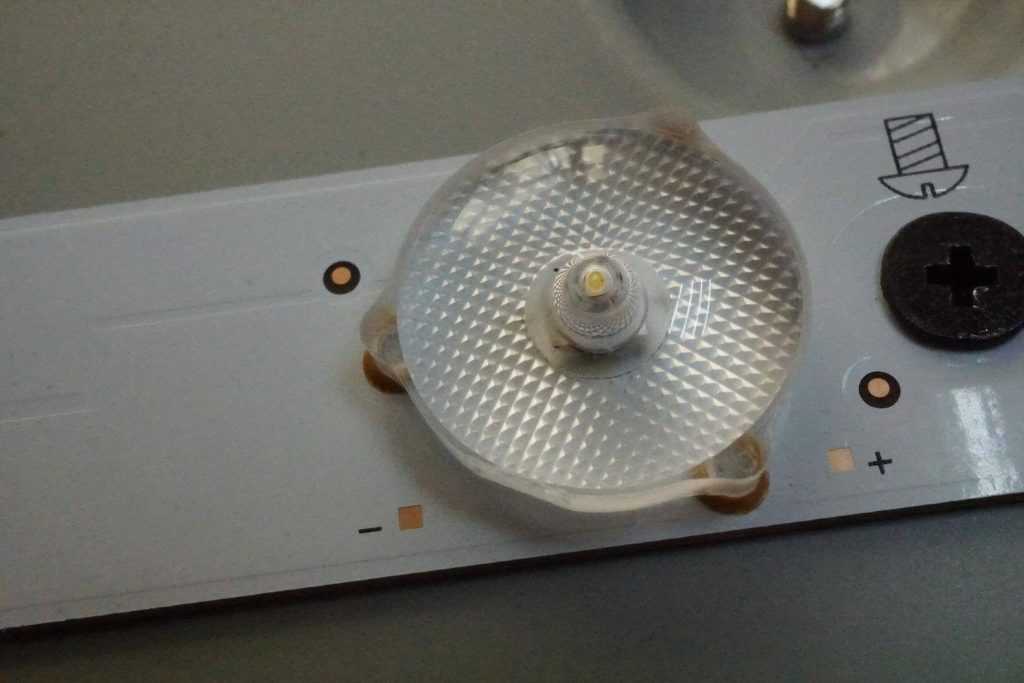

Отделяем линза колпачков – светорассеивателей от планки подсветки.
Раскалываем кристалл светодиода.
Лудим контактные площадки.
Приступаем к сборке телевизора.
Ремонт подсветки окончен.
Заключение
Материал пишется поздно ночью и сил сочинить хорошее заключение уже нету. Телевизор выдали клиентам, заказ закрыт
Всем спасибо за внимание
Порядок разборки
Задняя крышка на данном телевизоре помимо винтов и саморезов, также имеет еще и защелки по свему периметру
На это стоит обратить внимание, так как есть риск «перестараться» с усилием. Ну а том что разборку ЖК телевизоров нужно производить на ровной и мягкой поверхности, думаю, напоминать не надо…
Итак, снимаем заднюю крышку
К великому разочарованию LED драйвер в данной модели находится внутри поддона и проверить его работоспособность без разбора матрицы не предоставляется возможным, так что снимаем все навесные элементы (динамики, фотоприемник, клавиатуру). Шаг второй- Для того чтобы вынуть матрицу из декоративной панели, необходимо открутить металлические скобки по периметру.
В общем, в конечном итоге, все должно выглядеть вот так:
Вынимаем матрицу (она у нас все еще в собранном виде) из декоративной панели
Сама матрица здесь зажата пластиковой рамкой, для того чтобы ее снять необходимо отжать защелки по всему периметру.
Кстати- тут может оказаться первый «капкан»- если телевизор был долгое время в эксплуатации, то вполне может так получиться, что между рамкою и самой матрицей может произойти скопление грязи, что приведет к прилипанию
Будьте внимательны — когда снимаете рамку обратите внимание чтобы она легко отделялась от стекла, и не тянула его за собой!. После того как мы сняли верхнюю рамку, отключаем шлейф от платы драйверов и саму плату вынимаем из посадочного места
После того как мы сняли верхнюю рамку, отключаем шлейф от платы драйверов и саму плату вынимаем из посадочного места.
Будьте осторожны со шлейфом уходящим внутрь стекла!! Малейшее повреждение приведет к его непригодности! Снимаем матрицу. Опять-же хотелось-бы напомнить о том что она может оказаться приклеенной, поэтому вынимать ее необходимо крайне аккуратно- желательно сначала убедиться в обратном и немного приподнять ее по всему периметру (ни в коем случае не используем при этом никаких металлических предметов типа ножа или отвертки- лучше всего это делать при помощи пластика или просто ногтем)
Удаляем светорассеивающие пленки, и вот, наконец, мы и добрались до светодиодов
В общем-то сама методика проверки и замены светодиодов большой сложности не представляет: в данной модели они 3-х Вольтовые, типоразмер 3528, мощность 1W, с широким анодом, загораются от прикосновения щупами мультиметра (мультик в режиме «прозвонки», придется немного подскоблить краску на токоведущих дорожках). Пайка производится при помощи фена, при температуре 280 градусов.
Хотелось-бы обратить внимание на еще один момент практически всех светодиодных Филипсов, причем независимо от размера экрана: планки на них соединяются при помощи небольшого пластикового переходничка и, как показала практика, очень уж они любят выгорать изнутри…
Так что лучше всего будет их припаять
Philips 32pfl3107h 60 нет изображения
Элементарные неисправности телевизоров Филипс, с которыми может справиться уверенный пользователь.
1. Если телевизор Philips новый и он не включается, вероятность его дефекта достаточно мала. Скорее всего, вы, что-то не правильно делаете. Перестаньте нервничать. И внимательно изучите инструкцию по подключению и эксплуатации телевизора.
2. Если телевизор работал и перестал включаться.
2.1. Проверьте, находится ли телевизор в режиме Standby. Standby – это дежурный режим или режим ожидания телевизора, о том что он включен может говорить светящийся красный или зеленый светодиод на лицевой панели телевизора. Кстати не рекомендуем на длительный период времени оставлять телевизор в данном режиме, хотя это удобно пользователям, но в данном режиме под напряжением находятся первичные цепи питания блока питания телевизора, и в случае скачка питающего напряжения не смотря на то, что телевизор вроде как не работает, данные цепи выйдут из строя и телевизор не будет включаться. Так что телевизор лучше выключать кнопкой питания. Что бы риск выхода телевизора из строя был меньше.
2.1.2.1. Если он выключиться, то проблема, скорее всего, глубже в телевизоре и работу блокирует один из модулей, который вышел из строя. В некоторых телевизорах блокировка срабатывает со слабым щелчком замыкающегося реле.
2.1.2.2. Но возможно, что телевизор включился, и нормально работает, но только ЖК LCD телевизор Philips находится в режиме AV или режиме подключения к компьютеру. Значит необходимо перевести телевизор в обычный режим. (Кстати. Если в телевизор не воткнута антенна или на штекере слабый телевизионный сигнал, то телевизоры подавляет шум и входит в режим монитора. Т. е. темный экран и нет звука.)
2.2. Если нет индикации дежурного режима и при нажатии кнопки питания телевизор не включается вообще, нет ни щелчков, ни моргания индикаторов, то есть конечно небольшой шанс предположить, что от другой розетки телевизор будет включаться, но этот шанс весьма не большой. Если только у вас очень разбитый сетевой фильтр или удлинитель. Без соответствующих знаний и квалификации самостоятельно ремонтировать телевизоры не рекомендуем, просто заменить предохранители не получиться. Во-первых они так просто не летят, а во-вторых на современных платах жк или плазменных телевизоров вы их так просто не найдете. 3. Если ЖК LCD телевизор включается долго, значит в любом случае это неисправность одного из блоков телевизора. Для ЭЛТ телевизоров и ЖК телевизоров причины подобных поломок разные Диагностировать данные неисправности достаточно сложно, так как неисправный элемент сбойного блока все таки входит в рабочий режим и уверенно выявить его без определенного опыта работы по данным моделям практически невозможно. Так что необходимо ремонтировать с использованием специального измерительного оборудования, сервисных программ и стендов.
Телевизор PHILIPS 32PFL3605-12 попал на ремонт c диагнозом«не включается». Индикация включения отсутствует.
Состав ЖК LCD телевизора PHILIPS 32PFL3605-12 следующий: блок питания и инвертор –715G3816-P02-H20-002U, main – TPM4.1ELA.
Ремонт начинаем с разборки телевизора. Первые измерения показывают, что отсутствуют напряжения питания 5В, 12В, 24В.
Анализируя схему, видим, что первопричиной неисправности может быть питатель дежурного напряжения 5В на ШИМ контроллереTNY274. Дальше проверяем электролиты, активные элементы и сам контроллер. Причиной отказа явился регулируемый стабилитронTL431.
Steegle.com — Google Sites Tweet Button
Потом проверяем работу БП полностью, переведя его с дежурного в рабочий режим, подачей 5В через резистор 10КОМ на контакт разъема S/B. Дальше измеряем выходные напряжения (12в, 24в) и проверяем осциллографом уровень пульсаций. В моем случае все в норме.
Собираем телевизор и проверяем работу. Все, телевизор нормально работает. На этом ремонт закончен.
Из недостатков также необходимо отметить искажение цветов и потерю контрастности, поскольку угол обзора у ЖК не так уж широк. Из-за этой особенности LCD-телевизоры долго не могли завоевать популярность, но сейчас, благодаря усилиям разработчиков, искажения стали практически незаметны.
К достоинствам телевизоров с жидкокристаллическим экраном можно отнести широкий выбор моделей с различными показателями яркости (от 250 до 1500 кд/м2) и контрастности (от 500:1 до 5 000 000:1). Благодаря этому, покупатель может приобрести аппарат, оптимально сочетающий в себе требуемое качество изображения и доступную цену. Кроме того, ЖК-телевизоры обладают малым весом и толщиной, поэтому их можно размещать на стене.
Как понизить ток подсветки
Методика понижения тока подсветки- стандартная- необходимо «поколдовать» с токовыми датчиками. В данном случае удалил один из резисторов.
После того как неисправные светодиоды будут заменены, проверяем работоспособность всего телевизора, клеим светоотражающие «пуговицы» на место (лично я использую для этих целей автомобильный термостойкий герметик), и телевизор можно собирать. Сборка производится в обратном порядке, главное- немного выждать чтобы колпачки успели приклеиться…
Ну и напоследок: хотя мы и убрали ток подсветки механическим путем, все-же можно еще и в пользовательском меню малость перестраховаться и также убрать подсветку процентов на 50 (смотрим по картинке)
Правда в данном телевизоре попасть в этот режим довольно непросто (уж очень далеко его запрятали….) Для этого на пульте нажимаем «домик», затем уходим во второе подменю (надо нажать на пульте стрелку вправо),
Появится окошко «установка».
Заходим в него и выбираем «настройки телевизора
Ну что тут можно сказать… На Филипах интерфейс всегда был каким-то «мутным»…
