MYSTERY MTV-4128LTA2 Ремонт, схема, сервис

Mystery MTV-4128LTA2 ремонт подсветки

Поступил в ремонт LCD LED телевизор Mystery MTV-4128LTA2 с неисправностью половина экрана темная. Мне лично приходилось уже сталкиваться с подобными «китайцами» Калининградской сборки в которых подсветка была выполнена раздельно и поэтому телевизор в какой-то особой диагностике не нуждался- и так было уже понятно что неисправны светодиоды с правой стороны, так что сразу приступаем к разборке

Порядок разборки

Задняя крышка снимается элементарно- просто выкручиваем все саморезы. Никаких скрытых защелок и спрятанных креплений.

Удаляем металлическую пластину в нижней части телевизора. После этого снимаем вес лишний обвес (динамики и сетевой провод)

Плату фотоприемника так-же необходимо удалить, причем здесь нужно обратить внимание на некоторую тонкость: с нее на клавиатуру идет тонкий шлейф, который нужно будет аккуратно отключить из разъема

Дальше есть еще один интересный момент: в нижней части телевизора имеется еще одна небольшая плата, назначение которой ввело в тупик… С виду вроде-бы очень похоже не WiFi антенну, однако такой функции в меню телевизора нет… Плата приклеена с рамке на двусторонний скотч, отдирать ее я не рискнул- просто отключил провод от майна

Едим дальше… Плата драйверов приклеена к корпусу через поролоновые подушки. Их необходимо аккуратно срезать. Причем очень аккуратно, потому-что расположены они прямо под шлейфами («капкан» от производителя что-ли… Не пойму…). Выкручиваем саморезы по всему периметру телевизора, которые крепят переднюю декоративную рамку

И тут ВНИМАНИЕ. По всем внешним признакам сейчас, вроде-бы как-бы, поддон должен сняться отдельно от матрицы, но это не так- рамка снимается отдельно!! То есть желательно ослабить и оставить пару саморезов по краям, перевернуть телевизор, выкрутить окончательно оставленные саморезы и лишь потом снимать рамку

После того как рамка была снята, внимательно просмотреть все матрицу по периметру- она в нескольких местах приклеена к поддону скотчем

Скотч отклеен, матрица снята, уложена на ровной мягкой поверхности, теперь снимаем пластиковую рамку, удерживающую светорассеиватели. Тут ничего хитрого- она крепится на винтовых соединениях. Просто выкручивает все винты.

Дальше меня опять поджидал сюрприз… Нижний белый светоотражающий поддон мало того что приклеен скотчем, так он еще прижат винтами, крепящими светодиодные стринги. Винты эти необходимо выкручивать, но оказалось что сделать это не так-то просто: то-ли от нагрева они прилипли к поддону, то-ли еще что, но все выкрутить не удалось- пришлось вокруг них делать разрезы и только после этого поддон был снят

Расположение планок внутри телевизора

Светодиоды оказались вполне стандартными- типоразмер 3528, 3-х Вольтовые, процедура проверки и замены простая: проверяются при помощи мультиметра (загораются при прикосновении щупами), паяются феном при температуре 280-300 градусов. Колпачки клеим на автогерметик и проверяем работоспособность

Что касаемо регулировки тока подсветки: LED драйвер в данном телевизоре оказался на микросхеме OB3362RP. Как уменьшить ток- читаем здесь.

Практика ремонта

телевизор Mystery MTV-4028LTA2

с диагнозом «Нет подсветки»

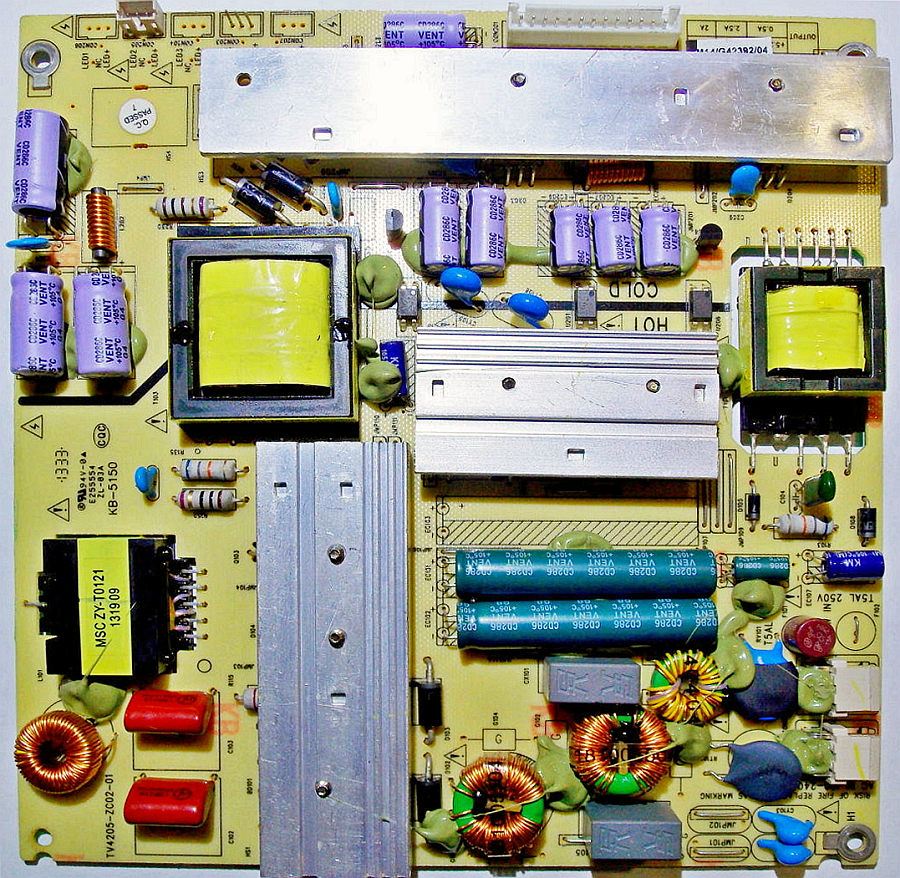

Блок питания TV4205-ZC02-01 M23/G44166/02 Майн MSAV3220-ZC26-02(B) P/N:303C3220156 M03/G44166/14 Матрица V390HJ-P02

Диагностика показала:

TV4205-ZC02-01 доработка и уменьшение тока.

После замены неисправной подсветки в обязательном порядке уменьшаем ток питающий светодиодные линейки. В данном случае управление подсветкой реализуется драйвером AP3616M28-G1 в корпусе HSOP-28. По выводу ISET (pin 22 драйвера) относительно земли в заводском исполнении установлен резистор номиналом 100K и при этом ток на линейках состоавляет значение в 300 mA.

Для уменьшения тока до 250 mA необходимо увеличить номинал этого резистора установив вместо него два резистора паралельно с номиналами по 240 kOm. На плате имеются посадочные места под них R264, R267. Тем самым мы продлим жизнь в дальнейшем новым светодиодам.

Аналогичкая доработка с целью уменьшения тока производится на моделях телевизоров изготовленных на основе TV4205-ZC02-01 брэндов JVC, Mystery и других.

Восстановление прошивки после неудачной попытки

Бывает ситуация, когда прошивка «битая» — это происходит как с онлайн, так и офлайн версиями, которые были загружены на USB-накопитель и установлены не в автономном режиме. Флешка тоже может стать причиной «порчи» прошивки, поэтому точную проблему, по которой прошивка не сработала как надо, обнаружить несведущему пользователю невозможно. Единственный способ вернуть всё в первоначальное «русло» — это восстановить предыдущую версию прошивки из внутреннего «бэкапа» (встроенной памяти). Надо понимать, что данный способ не работает в ситуациях, когда полетела предыдущая версия или встроенная программа. Подобная проблема решается через установку прошивки старой или новой версии.

Для восстановления прошивки потребуется перейти в настройки или включить технику в «техническом режиме» (более подробно смотрите в инструкции) и дальше выбрать «восстановление прежней версии». Как видите, вполне реально перепрошить технику если она не включается. Перепрошивка займет немного вашего времени.

Подпишитесь на наши Социальные сети

Современные телевизоры — многофункциональность и удобство против сложности управления

Приблизительно в каждом втором современном ЖК-телевизоре имеется возможность установки различных приложений, включая те, которые отвечают за посещение социальных сетей и игровую деятельность. Притом практически 95% новых моделей телевизоров имеют, уже ставшую классикой, функцию подключения к персональному и переносному компьютеру (нетбук, ноутбук).

Хотя это и удобно, но всё же в какой-то степени усложняет процесс, завязанный на их управлении даже для молодых людей, рождённых в эпоху «информационного бума». По причине чего многие не знают, как осуществить прошивку телевизора без подключения дополнительных устройств.

Подготовительный этап

Несмотря на то, что каждая следующая версия прошивки несет в себе массу новых функций, после обновления некоторые смартфоны работают нестабильно. Это происходит в случае, когда пользователь игнорирует подготовительный этап.

Перед установкой обновлений на Mystery MID-821 нужно соблюсти 2 основных требования:

• зарядить смартфон минимум на 30%;
• выполнить сброс до заводских настроек.

И если с первым пунктом все понятно, то второй у некоторых людей вызывает много вопросов. Сброс до заводских настроек приводит к полному удалению файлов из памяти смартфона. Это позволяет избежать возникновения ошибок при установке обновлений.

Конечно, никто не хочет потерять личные данные, поэтому перед сбросом необходимо создать резервную копию:

1. Откройте настройки.
2. Перейдите в раздел «Память и резервные копии».
3. Кликните по заголовку «Google Диск».
4. Активируйте сохранение резервной копии.

Выполнение указанных действий приведет к тому, что файл бэкапа будет залит на облачное хранилище. После обновления Андроида его можно будет восстановить.

В случае, если на Google Drive не хватает места для сохранения всех данных, рекомендуется создать резервную копию через пункт «Копирование и восстановление». Получившийся файл на время перепрошивки следует переместить на другое устройство (например, компьютер), в после завершения процесса вернуть его обратно в память телефона.

Если бэкап успешно создан, можно смело переходить к откату телефона до заводских параметров:

1. Запустите настройки устройства.
2. Перейдите в раздел «Восстановление и сброс».
3. Выберете пункт «Сброс настроек».
4. Нажмите кнопку «Сбросить настройки телефона».
5. Подтвердите выполнение операции.

Теперь необходимо перезагрузить смартфон, а затем непосредственно перейти к процессу установки новой прошивки.

Как прошить телевизор с флешки

Прошивка сегодня является довольно насущной проблемой, так как большинство проблем в современных телевизорах связаны именно с постепенным старением «программного обеспечения». Нередки случаи, когда последнее слетает по причине ряда проблем, причиной появления которых в большем количестве случаев стоит считать:

• Резкое отключение электроэнергии или вытягивание «вилки» ЖК панели из розетки без его предварительного отключения.
• Неправильное пользование доступным интерфейсом и бесконтрольная «настройка» малоизвестных настроек пользователем.
• Сгорание видеоприставки или любой другой, подключённой к технике аппаратуры, вызывающее сбой в программном интерфейсе последнего.

Чаще всего в случае технической проблемы ЖК-телевизор уходит в дежурный режим, так называемый «режим защиты». Без прошивки использовать его в таком состоянии для просмотра видео невозможно.

Прошиваем телевизор с помощью USB-накопителя

Для прошивки телевизора с USB-накопителя (флешки) потребуется зайти на сайт производителя и найти страницу с драйверами (версиями) для нужной модели телевизора. После этого необходимо скачать их на компьютер и перенести на заранее подготовленную флешку — драйвера весят немного (до 100 мб).

Некоторые производители добавляют в комплект к ЖК-телевизору USB-накопители или диски с классическими версиями драйверов. Поэтому, посмотрите, возможно, вам даже не придётся скачивать данный софт с сайта.

• После того как драйвера были перекинуты на флеш-накопитель необходимо вставить его в USB-отверстие и выключить/включить. Это необходимо сделать для профилактики.
• Далее заходим в «настройки» и в меню «прошивка», «обновление» — в каждой модели называется по-разному, и выбираем «обновить ЖК-телевизор с помощью USB» или просто «Обновить».
• Ожидаем несколько минут, так если до момента обновления прошивки и только после этого вновь выключаем/включаем. Необходимо будет провести обновление «списка программ» — сбиваются в 50-60% случаях при слёте прошивки.

Автоматическая прошивка телевизора

Некоторые модели ЖК-телевизоров имеют встроенную функцию автоматической прошивки программного обеспечения. Чаще всего она находится во включённом состоянии, но в некоторых случаях — отключена.

Для проверки информации по наличию автоматической прошивки достаточно зайти в настройки и перейти во вкладку «Обновления». Если галочка стоит, то значит, она включена и для её проведения необходимо подключить телевизор к интернет-соединению посредством провода или Wi-Fi. Как прошить телевизор на автомате с подтверждением действий по обновлению? Если телевизор подключён к Wi-Fi и у вас включена автоматическая прошивка, то её обновления будут проводиться в момент появления или спустя несколько дней, если вы не подтвердили их проведение.

Любое обновление прошивки осуществляется исключительно после подтверждения данных манипуляций самим пользователем. Чаще всего на экране в момент просмотра телепередачи появится соответствующее сообщение, уведомляющее о необходимости провести плановое обновление программного обеспечения.

Сброс настроек телевизора mystery

Достоинства: Смарт, DVB-Т2, цена, качество

Недостатки: 1. Антенна у WI-FI никакая. Работает если рядом роутер. Иначе интернет как улитка (хотя скорость показывает 150Мбит/сек)

Обращаю внимание, даже телефон ловит лучше. В общем косяк производителя 2

Проц все-таки слабоват. Нет, видео идет нормально, но тормоза при запуске программ есть 3. Камера Defender определилась, но скайп с ней глючит. С камерой А4 тоже работает, но виснет. В общем скайп не хочет работать нормально 4. Мало питания на ЮСБ 5. Слетает время на 7.00 после выключения-включения. Задал вопрос на сайте техподдержки-жду ответа

1. Брать стоит. Конкуренты минимум на пару тысяч (20%) дороже 2. При подключении проводом видео показывает отлично. 3. DVB-T2 также работает на 5 (все 20 каналов ловятся) 4. Смарт работает как внешний источник сигнала, т.е. включив телевизор видим тот сигнал, который был ДО включения: Смарт(называется тут Android TV), Цифровое ТВ, Аналоговое ТВ, ЮСБ и т.п. 5. Пульт удобен (кому-то не нравился) 6. Сейчас к ТВ подключены (через 4-портовый ЮСБ хаб) клавиатура, мышь и веб камера. При подключении флешки — начинаются глюки из-за недостатка питания, пришлось выдернуть веб-камеру

Порядок разборки

Задняя крышка снимается элементарно- просто выкручиваем все саморезы. Никаких скрытых защелок и спрятанных креплений.

Удаляем металлическую пластину в нижней части телевизора. После этого снимаем вес лишний обвес (динамики и сетевой провод)

Плату фотоприемника так-же необходимо удалить, причем здесь нужно обратить внимание на некоторую тонкость: с нее на клавиатуру идет тонкий шлейф, который нужно будет аккуратно отключить из разъема

Дальше есть еще один интересный момент: в нижней части телевизора имеется еще одна небольшая плата, назначение которой ввело в тупик… С виду вроде-бы очень похоже не WiFi антенну, однако такой функции в меню телевизора нет…
Плата приклеена с рамке на двусторонний скотч, отдирать ее я не рискнул- просто отключил провод от майна

Едим дальше…
Плата драйверов приклеена к корпусу через поролоновые подушки. Их необходимо аккуратно срезать

Причем очень аккуратно, потому-что расположены они прямо под шлейфами («капкан» от производителя что-ли… Не пойму…).
Выкручиваем саморезы по всему периметру телевизора, которые крепят переднюю декоративную рамку.
И тут ВНИМАНИЕ!!! По всем внешним признакам сейчас, вроде-бы как-бы, поддон должен сняться отдельно от матрицы, но это не так- рамка снимается отдельно!!
То есть желательно ослабить и оставить пару саморезов по краям, перевернуть телевизор, выкрутить окончательно оставленные саморезы и лишь потом снимать рамку

После того как рамка была снята, внимательно просмотреть все матрицу по периметру- она в нескольких местах приклеена к поддону скотчем

Скотч отклеен, матрица снята, уложена на ровной мягкой поверхности, теперь снимаем пластиковую рамку, удерживающую светорассеиватели. Тут ничего хитрого- она крепится на винтовых соединениях. Просто выкручивает все винты.

Дальше меня опять поджидал сюрприз…
Нижний белый светоотражающий поддон мало того что приклеен скотчем, так он еще прижат винтами, крепящими светодиодные стринги. Винты эти необходимо выкручивать, но оказалось что сделать это не так-то просто: то-ли от нагрева они прилипли к поддону, то-ли еще что, но все выкрутить не удалось- пришлось вокруг них делать разрезы и только после этого поддон был снят

Расположение планок внутри телевизора

Светодиоды оказались вполне стандартными- типоразмер , 3-х Вольтовые, процедура проверки и замены простая: проверяются при помощи мультиметра (загораются при прикосновении щупами), паяются феном при температуре 280-300 градусов. Колпачки клеим на автогерметик и проверяем работоспособность

Что касаемо регулировки тока подсветки:
LED драйвер в данном телевизоре оказался на микросхеме OB3362RP. Как уменьшить ток- читаем здесь.

Как прошить телевизор с флешки

Прошивка сегодня является довольно насущной проблемой, так как большинство проблем в современных телевизорах связаны именно с постепенным старением «программного обеспечения». Нередки случаи, когда последнее слетает по причине ряда проблем, причиной появления которых в большем количестве случаев стоит считать:

• Резкое отключение электроэнергии или вытягивание «вилки» ЖК панели из розетки без его предварительного отключения.
• Неправильное пользование доступным интерфейсом и бесконтрольная «настройка» малоизвестных настроек пользователем.
• Сгорание видеоприставки или любой другой, подключённой к технике аппаратуры, вызывающее сбой в программном интерфейсе последнего.

Чаще всего в случае технической проблемы ЖК-телевизор уходит в дежурный режим, так называемый «режим защиты». Без прошивки использовать его в таком состоянии для просмотра видео невозможно.

Прошиваем телевизор с помощью USB-накопителя

Для прошивки телевизора с USB-накопителя (флешки) потребуется зайти на сайт производителя и найти страницу с драйверами (версиями) для нужной модели телевизора. После этого необходимо скачать их на компьютер и перенести на заранее подготовленную флешку — драйвера весят немного (до 100 мб).

Некоторые производители добавляют в комплект к ЖК-телевизору USB-накопители или диски с классическими версиями драйверов. Поэтому, посмотрите, возможно, вам даже не придётся скачивать данный софт с сайта.

• После того как драйвера были перекинуты на флеш-накопитель необходимо вставить его в USB-отверстие и выключить/включить. Это необходимо сделать для профилактики.
• Далее заходим в «настройки» и в меню «прошивка», «обновление» — в каждой модели называется по-разному, и выбираем «обновить ЖК-телевизор с помощью USB» или просто «Обновить».
• Ожидаем несколько минут, так если до момента обновления прошивки и только после этого вновь выключаем/включаем. Необходимо будет провести обновление «списка программ» — сбиваются в 50-60% случаях при слёте прошивки.
