Любая, даже самая надежная и дорогостоящая техника может выйти из строя, и телевизоры LG, несмотря на свое высокое качество, не исключение. Одно из наиболее уязвимых мест телевизора – это подсветка матрицы, которая представляет собой несколько планок со светодиодами. Количество и мощность светодиодов, как и их расположение, зависит только от конкретной модели телевизора. Есть множество причин, по вине которых эта матрица может выйти из строя. И вместо яркой и красочной картинки, мы получаем тусклое и блеклое изображение, которое практически не рассмотреть невооруженным взглядом. И тут встает вопрос: выполнить ремонт подсветки телевизора своими руками или обратиться к специалисту.
Выставляем ограничение тока на светодиоды
Часто производители завышают уровень подсветки, устанавливая ее почти на максимум. Это делается в рекламных целях для привлечения клиентов с ярким изображением. Однако со временем это может плохо служить и привести к перегоранию светодиода. Владельцы LG TV могут самостоятельно снизить ток, увеличив номинал резистора — специального датчика тока в цепочке светодиодов, соединенных последовательно. Принцип расчета номинала резистора следующий: номинал резистора будет равен значению, обратно пропорциональному протекающему в диодах току.
Для уменьшения тока необходимо увеличить сопротивление токового датчика. Обычно они состоят из пар резисторов с низким сопротивлением. Удаляя одну пару, вы увеличиваете значение датчика, тем самым увеличивая ШИМ (драйвер ШИМ с отрицательной обратной связью) и уменьшая ток в светодиодах. Если удалить две пары резисторов, то ток сократится почти вдвое, и это существенно повлияет на яркость экрана.
Для телевизоров с двумя светодиодами 6 В предусмотрена возможность снижения тока. Датчик тока состоит из шести параллельно подключенных резисторов: 1 Ом, 1 Ом, 1 Ом, 1 Ом, 2 Ом, 8.2 Ом. Суммарное сопротивление в этом случае рассчитывается обратно пропорционально их проводимости. Будет 0.22 Ом. Если вы удалите один резистор 1 Ом, то общее сопротивление увеличится до 0.28 Ом, то ток пропорционально снизится с 250 мА до примерно 190 мА.
Источники
- https://ProSmartTV.ru/lg/remont-led-podsvetki.html
- https://tv-remont.by/remont-podsvetki-televizora-lg-43uh603v-izobrazhenie-stalo-silno-sinit-dorabotka-bloka-pitaniya-eax66883501-eay64388801-ogranichenie-toka-podsvetki/
- https://seeiptv.ru/remont-podsvetki-televizora-lg/
- https://remonter.info/remont-led-podsvetki-matricy-televizora-lg-39lb561v/
Разбор телевизора LG для замены подсветки
Поместите телевизор экраном вниз на подготовленную поверхность стола. Если вы сделаете ремонт самостоятельно, убедитесь, что все предметы со стола удалены. Будьте особенно осторожны, чтобы не забыть винты.
Снимите заднюю часть телевизора и установите его на предварительно подготовленный монтажный стол.

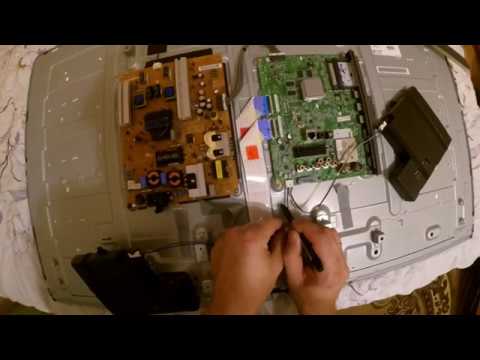

Внутренняя часть телевизора перед нами. Материнская плата, блок питания, плата T-CON и инфракрасный приемник.
Материнская плата EAX66943504.
Материнская плата EAX66943504. На момент написания этой статьи нам еще не пришлось ее ремонтировать. Он был заменен только один раз (он полностью сгорел после прохождения шторма).
EAX66883501 EAY64388801

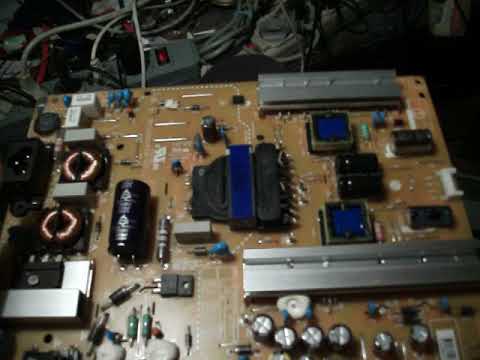

Блок питания EAX66883501 EAY64388801. Об ограничении тока подсветки мы поговорим в конце статьи.
T-CON 6870C-0647A
T-CON плата 6870C-0647A. Изначально мы подозревали, что это виновник сбоя в работе телевизора.
Инфракрасный приемник.
Матрица HC430DGN-SLNX5-5112 производства компании HEESUNG ELECTRONICS CO, LTD
Внимание, дорогие читатели. В телевизорах, производимых в течение 2-3 лет, такие производители, как Samsung и LG активно используют китайские матрицы
Это связано с введением китайскими компаниями большого количества производственных мощностей.
Разделение матрицы от палитры.
Принцип работы LED/OLED-матриц
Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения
Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид: Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране.
Ремонт подсветки LG 32lb561v
Итак снова у нас в ремонте телевизор LG с нерабочей подсветкой, после сервисного центра. Определить нерабочую подсветку просто — включаете телевизор и смотрите, есть ли изображение на экране. Если изображение еле просматривается и телевизор реагирует на пульт — проблема точно в ней.
Чтобы добраться до самих светодиодов, необходимо разобрать телевизор «до последнего винтика», иначе никак. Приступим. Снимаем заднюю крышку, под ней находятся все платы телевизора — питания, майн, T-con. Откручиваем и снимаем платы.
Переворачиваем телевизор, откручиваем рамку и аккуратно снимаем матрицу. Под ней находятся рассеивающие пластины.
Пластиковый держатель матрицы крепится на защелках по всему периметру, снимаем сначала его, затем рассеивающие пластины.
Остался заключительный штрих — снять белую подложку. Для этого отщелкните все пластиковые держатели с обратной стороны. Вот и все! Перед нами светодиодные планки, готовые к ремонту.
Обратите внимание на желтый цвет рассеивателей на средней планке — результат некачественной диагностики в сервисном центре. Скорее всего их пытались снять феном, но прогрели саму подложку до желтого цвета
Еще одним сюрпризом для меня стало то, что на планках не осталось ни одного рабочего светодиода? Что с ними делали в прошлом сервисе — загадка, либо случайно подали завышенное напряжение, либо специально сожгли светодиоды, узнав что клиент отказался от ремонта. Еще раз убеждаюсь в том, что если вы отдаете технику в сервис — делайте ее там, откажитесь — получите технику в очень плачевном состоянии.
Аналогичных планок в продаже не нашел, буду заменять все светодиоды. Паять необходимо только паяльником, дабы не получить в результате желтый цвет под рассеивателями.
Сверху пример запаянного светодиода — аккуратно и надежно! После замены всех светодиодов, остается еще один, очень важный момент, на который не все обращают внимание. Необходимо немного снизить ток подсветки, тем самым в разы увеличивая срок службы светодиодов
На исходной картинке вы этого не заметите, а результат будет долго вас радовать. Что же нужно сделать — снять один резистор (из трех последовательных цепочек) на стоке полевого транзистора, на фотографии область отмечена красным цветом.
Что же, все сделано, собираем и включаем!
Собирать телевизор желательно в перчатках, обращая внимание на то, чтобы грязь не попала на рассеивающие пластины. Если они немного испачкались их всегда можно протереть небольшим количеством изопропилового спирта
После установки матрицы не спешите все закручивать. Включите телевизор и откройте картинку белого цвета. Все пылинки, оставленные под матрицой сразу можно будет увидеть. Чтобы их убрать, я аккуратно поднимаю матрицу присоской и продуваю компрессором, и только убедившись, что ничего не портит картинку смело собираю!
Дополнительно по ремонту mainboard
Внешний вид MainBoard TP.S512.PB83 показан на рисунке ниже:
TP.S512.PB83 может применяться в телевизорах:
AKAI LEA-39V51P (Panel LC390TA2A 902-P05-390H ), DEXP 40A7000 (Panel C400F13-E2-C), DEXP F39B7100E (Panel T390HVN04.0 CX390DLEDM), DEXP H32B7000C (Panel T320XVN02.9 C320X14-E2-A), DEXP F42B7000ED (Panel CX420DLEDM), DEXP F32C7000B (Panel BOEI320WU1), DEXP F32C7100B/W F32C7100 (Panel BOEI320WU1)
, DEXP 32A7000 (Panel BOEI320WU1), DEXP 42A7000 (Panel CX420DLEDM), DEXP F32B7000B (Panel BOEI320WU1), DEXP H39D7000E (Panel CX390DLEDM), DEXP F40B7000C (Panel C400F13-E2-C), DEXP H32B3200CD (Panel HV320WX2-201), HAIER LE28F6000T (Panel A275HD1A01-2 / LVW280CSDO E2 V2)
, HAIER LE32F6000T (Panel ST3151A05-8 LVW320CSDX E13 V2), MYSTERY MTV-4025LT2 (Panel CX400DLEDM), SHIVAKI STV-32LED13 (Panel SV320SHD PDL320TU2A X41), SHIVAKI STV-42LED16 (Panel V420HJ-P01), SHIVAKI STV-32LED14 (Panel CX315DLEDM AJ32TO3), SHIVAKI STV-40LED13W (Panel V400HJ6PE1-C2)
, SHIVAKI STV-32LED15 (Panel HV320WHB-N80), SUPRA STV-LC32T440WL (Panel C320X14-E13-H), SUPRA STV-LC32T900WL (Panel LC320TU3A), SUPRA STV-LC40T900FL (Panel 1080p Full HD 1920×1080), THOMSON T32D15DH-01B (Panel LVW320CSDX E13 V30), THOMSON T28D15DH-01B (Panel LVW280CSDE E3 V5), THOMSON T32D16DH-01W T32D16DH (Panel LVW320CSDX E19 V28), THOMSON T43D16SF-01B T43D16SF (Panel LVF430LGDO E2 V18).
Основные особенности устройства SUPRA STV-LC32LT0070W:
Установлена матрица (LED-панель) PT320AT01-1.Для питания светодиодов подсветки используется преобразователь, совмещённый с основной платой TP.S512.PB83, управляется ШИМ-контроллером SN510P. В качестве силовых элементов LED-драйвера применяются ключи типа AOD4454.
Модуль питания совмещён с MainBoard и выполнен по схеме обратноходового преобразователя напряжения AC/DC c использованием микросхем PWM SOT23-6.MainBoard – основная плата (материнская плата) представляет собой модуль TP.S512.PB83, с применением микросхем CPU:
Ближайшие в таблице модели:
Замена вышедших из строя элементов
Драйвер заменить значительно проще – спайка потребуется только для крепления проводов питания и выхода. Со светодиодом же придется повозиться. Необходимо будет сперва при помощи паяльной лампы прогреть планку, чтобы ее можно было отделить от самого блока подсветки. Затем при помощи паяльной станции с небольшим жалом аккуратно удались старый диод, после чего заменить его на новый и также аккуратно произвести пайку. Рекомендуется использовать чистое олово без каких-либо присадок по типу флюса, чтобы снизить температуру плавления. Как только диод будет заменен, необходимо установить планку на место и убедиться, что она крепко закреплена.
Останется только подключить телевизор к сети и проверить работоспособность подсветки по завершению ремонта.
Риски самостоятельного ремонта
Несмотря на то, что замена подсветки телевизора – не самая сложная задача, она достаточно ювелирная и имеет определенные риски. Во-первых, чтобы добраться до подсветки, потребуется полностью разобрать телевизор, а это снять матрицу, шлейфы и другие «нежные» детали. Неосторожный демонтаж крышки может привести к обрыву шлейфа или к повреждению матрицы, что чревато подорожанием ремонта как минимум в десять раз. Чтобы выполнить замену диодов или другие ремонтные работы подсветки, необходимо быть уверенным в своих силах и иметь опыт пайки, понимание устройства телевизора и специальный инструмент.
В случае возникновения каких-либо сомнений, лучше обратиться в сервисный центр. Ремонт подсветки обойдется дешевле, чем ремонт последствий неквалифицированного вмешательства.
Диагностика неполадок
Первоочередная диагностика выполняется зрительно – достаточно просто обратить внимание на предмет объективно оплавившихся диодов или почернений в местах спайки. Как правило, эти места и сигнализируют о расположении неисправного элемента
Если же все чисто, следует приступить к дальнейшей диагностике:
- Проверка LED-драйвера. Этот этап диагностики проводится под напряжением, поэтому ТВ в разобранном виде потребуется подключить к сети. При помощи мультиметра необходимо проверить, выходит ли напряжение с драйвера. Если его нет, поломка обнаружена – необходимо просто заменить драйвер. Если же напряжение есть – приступаем к прозвону диодов.
- Проверка каждого диода. Последовательный тип соединения вынуждает прозванивать каждый светодиод по отдельности. Для этого необходимо установить на мультиметре режим «диод» и прозвонить щупами каждый диод, учитывая при этом их полярности. Диоды, которые не прошли проверку (как правило, он будет такой один) – и есть причина всей неисправности.
- Если все диоды целые, необходимо искать обрыв дорожки и прозванивать цепочку по последовательному принципу.
Если причина в нарушении целостности дорожки – ее легко можно восстановить. Для этого не потребуется никакие дополнительные диоды. Если же проблема оказалась в драйвере или светодиодах, их нужно будет заменить – приобрести новые.
Выставляем ограничение тока на светодиоды
Часто производители завышают уровень подсветки, устанавливая ее почти на максимум. Это делается в рекламных целях для привлечения клиентов с ярким изображением. Однако со временем это может плохо служить и привести к перегоранию светодиода. Владельцы LG TV могут самостоятельно снизить ток, увеличив номинал резистора — специального датчика тока в цепочке светодиодов, соединенных последовательно. Принцип расчета номинала резистора следующий: номинал резистора будет равен значению, обратно пропорциональному протекающему в диодах току.
Для уменьшения тока необходимо увеличить сопротивление токового датчика. Обычно они состоят из пар резисторов с низким сопротивлением. Удаляя одну пару, вы увеличиваете значение датчика, тем самым увеличивая ШИМ (драйвер ШИМ с отрицательной обратной связью) и уменьшая ток в светодиодах. Если удалить две пары резисторов, то ток сократится почти вдвое, и это существенно повлияет на яркость экрана.
Для телевизоров с двумя светодиодами 6 В предусмотрена возможность снижения тока. Датчик тока состоит из шести параллельно подключенных резисторов: 1 Ом, 1 Ом, 1 Ом, 1 Ом, 2 Ом, 8.2 Ом. Суммарное сопротивление в этом случае рассчитывается обратно пропорционально их проводимости. Будет 0.22 Ом. Если вы удалите один резистор 1 Ом, то общее сопротивление увеличится до 0.28 Ом, то ток пропорционально снизится с 250 мА до примерно 190 мА.
Источники
- https://ProSmartTV.ru/lg/remont-led-podsvetki.html
- https://tv-remont.by/remont-podsvetki-televizora-lg-43uh603v-izobrazhenie-stalo-silno-sinit-dorabotka-bloka-pitaniya-eax66883501-eay64388801-ogranichenie-toka-podsvetki/
- https://seeiptv.ru/remont-podsvetki-televizora-lg/
- https://remonter.info/remont-led-podsvetki-matricy-televizora-lg-39lb561v/
Порядок разборки матрицы
Сначала снимаем декоративную пластиковую панель
Для этого просто отжимаем зажимы по периметру. Примечание: данная модель телевизора удобна тем, что сама матрица имеет дополнительный металлический крепящий кожух, поэтому можно смело отжимать зажимы при помощи ножа, не боясь повредить стекло.
После того как мы сняли декоративную панель, приступаем к разборке металлического кожуха. Опять-же данный аппарат очень удобен- кожух имеет винтовые крепления по всему периметру, достаточно их просто открутить
Кожух состоит из четырех пластинок, снимаются сначала верхние и нижние, а потом боковые
После того как элементы кожуха будут сняты, можно вынимать саму матрицу. Возможные нюансы: 1. В процессе эксплуатации по периметру матрицы может скапливаться грязь, и поэтому матрица очень даже запросто может прилипнуть
Следует уделить этому особое внимание- для начала необходимо проверить легко-ли снимается матрица, аккуратно поддевая ее края. Металлические предметы для этого использовать крайне не рекомендуется- лучше всего поддеть ногтем, в крайнем случае- пластиковым предметом например картою)
2. Шлейфы платы драйверов очень тонкие и их можно очень легко повредить. Следует обязательно позаботиться о том чтобы плата драйверов была свободна и при вынимании матрицы не задевала за корпус телевизора. Можно закрепить ее куском изоленты (как на фото). 3. Заранее позаботьтесь о том где будет лежать снятая матрица пока Вы будете заниматься дальнейшим ремонтом- это должна быть ровная и мягкая поверхность. Например застеленный пледом стол.
После того как матрица будет снята можно приступать к разборке пластикового кожуха, крепящего светорассеивающие пленки. Для этого необходимо просто отжать крепления по периметру
В принципе на данном этапе ничего хрупкого нет, поэтому особая осторожность здесь не требуется
После того как мы сняли светорассеивающие пленки, наконец-то мы добрались до самих светодиодов.
Заменить матрицу
Матрица не ремонтируется, и при обнаружении неисправностей её попросту надо поменять. Признаками неисправности матрицы являются зависание телевизора LG, замедленный отклик на команды, отсутствие реакции на запуск приложений, включение и мгновенное отключение ТВ-панели. Производить замену матрицы лучше в сервисном центре.
Замена блока питания
Чаще всего наряду с подсветкой прекращает работать блок питания. Определить, что вышел из строя именно он, можно по следующим признакам:
- Телевизор не включается.
- Устройство не реагирует на пульт даже после замены батареек и проверки плотности вхождения вилки в розетку.
Проблема решается очень легко и быстро — заменой старого блока на новый.
Дополнительно по ремонту MainBoard
Внешний вид MainBoard EAX64891306 показан на рисунке ниже:
EAX64891306 может применяться в телевизорах:
LG 32LN540V (Panel LC320DUE (SF)(R1)), LG 42LN542V-ZD (Panel LC420DUE SFR3), LG 32LN541V (Panel LC320DUE (SF)(R1)), LG 42LA615V (Panel LC420DUE (SF)(U2) ), LG 32LA615V (Panel LC320DUE (SF)(U2)), LG 42LN540V (Panel LC420DUE (SF)(R1)), LG 42LN541V (Panel LC420DUE (SF)(R1)), LG 47LN540V (Panel LC470DUE (SF)(R1)), LG 32LB530U ZA (Panel LC320DXE (SG)(R1)), LG 39LN540V (Panel HC390DUN-VCFP1-11XX), LG 32LA643V (Panel LC320EUN (SF)(F1)), LG 32LN542V (Panel LC320DUE SF R1), LG 47LA615V (Panel LC470DUE (SF)(U2)), LG 47LA643V ZB (Panel LC470EUN (SF)(F2)), LG 32LN541U ZB (Panel HC320DXN-VHFP1 — 21XX / HC320DXN-VHFPA — 21XX), LG 32LN536U (Panel NC320DXN (SA)(P1)), LG 37LN541U (Panel LC370DXE (SF)(R1)).
