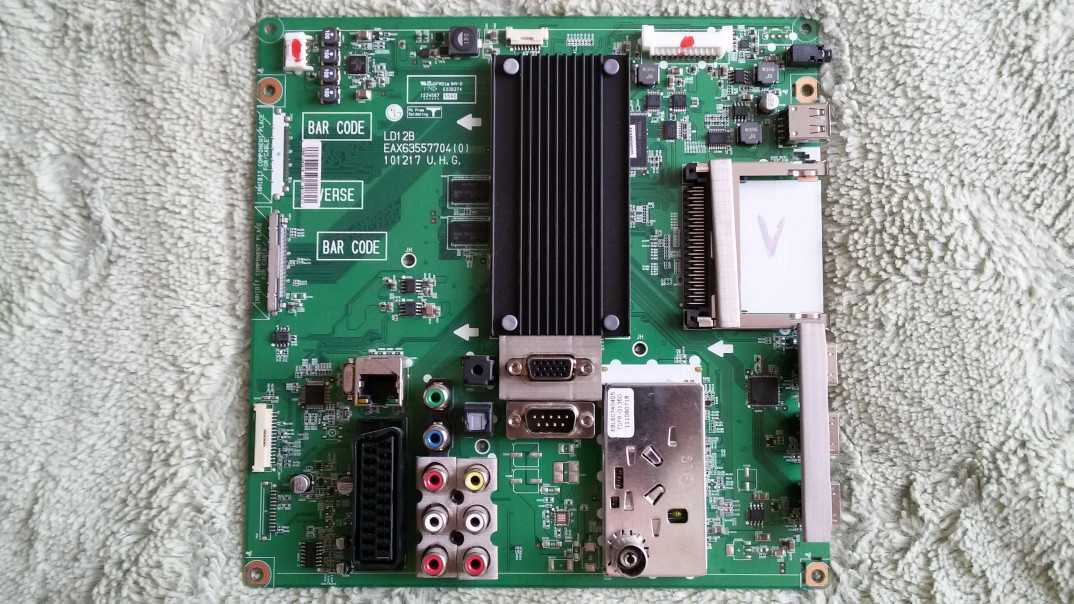

Диагностика платы
Как только удалось извлечь плату, необходимо провести первичный осмотр на предмет очевидных поломок
На что следует обращать внимание:
Есть ли следы гари. В некоторых случаях определенные элементы могут перегорать, оставляя под собой копоть.
Отслоение пайки. Со временем некачественная пайка может привести к тому, что какой-либо из элементов попросту отвалится.
Как выглядят конденсаторы. Вздутые конденсаторы не всегда видны невооруженным взглядом без применения мультиметра, но если удалось заметить объективно «надутый» конденсатор – то очевидно, что он вышел из строя.
Целостность разъемов. Необходимо убедиться, что все разъемы не имеют повреждений. Это касается как входного разъема питания, так и выходных соединений со вторичной платой
Важно, чтобы на входном пластиков разъеме не было следов оплавления.
Если ничего подобного на плате нет, дальнейший поиск проблемы осуществляется уже при помощи мультиметра. Первым делом необходимо прозвонить на целостность предохранитель, если он не звонится – причина неисправности очевидна. Замена предохранителя – самая меньшая из проблем, которая может возникнуть при ремонте импульсного блока питания своими руками.
Если предохранитель целый – следует проверить конденсаторы, а именно измерить емкость каждого из них. Также можно и просто прозвонить их на целостность, так как часто причиной выхода из строя конденсатора является обрыв и пробой. Номинал конденсатора можно посмотреть на самом элементе. Даже 10%-ное отклонение от номинала требует полной замены элементов.
Еще один способ проверки конденсаторов – запитать плату от сети и измерить выходное напряжение платы. Если оно ниже 5В, значит, проблема в конденсаторах.
При выявлении нерабочих, вздутых или пробитых конденсаторов, их необходимо заменить. Причем рекомендуется менять сразу все конденсаторы, так как обычно они выходят из строя один за другим, и, если вздулся один элемент, в скором времени вздуются и другие
Также следует уделить внимание кабелю питания телевизора. Достаточно его прозвонить на целостность
Бывает, что проблема кроется в соединение шнура и вилки, а также в нарушении целостности проводов.
Перед диагностикой конденсаторов, их необходимо предварительно разрядить. Сделать это можно при помощи обычной лампочки, поднеся ее к контактам конденсатора. В противном случае может возникнуть КЗ, что приведет к еще большим поломкам, а также существует риск получить удар током.
Детальная диагностика неисправности
Если первичный осмотр платы и проверка на предмет наиболее распространенных поломок не дали никаких результатов, придется прибегнуть к детальной диагностике. Для этого потребуется схема блока питания телевизора, скачать которую можно на официальном сайте производителя. Далее, используя тестер (мультиметр) проводятся следующие проверки:
- Необходимо прозвонить каждый элемент сети (диоды, транзисторы, конденсаторы).
- Проверяем балластное сопротивление – резистор на предмет обрыва.
- Также следует прозвонить выпрямительные диоды, которые часто выходят из строя после КЗ в сети.
Выявив поврежденный элемент платы, его необходимо будет заменить и выполнить проверку ремонта.
Как добраться до платы

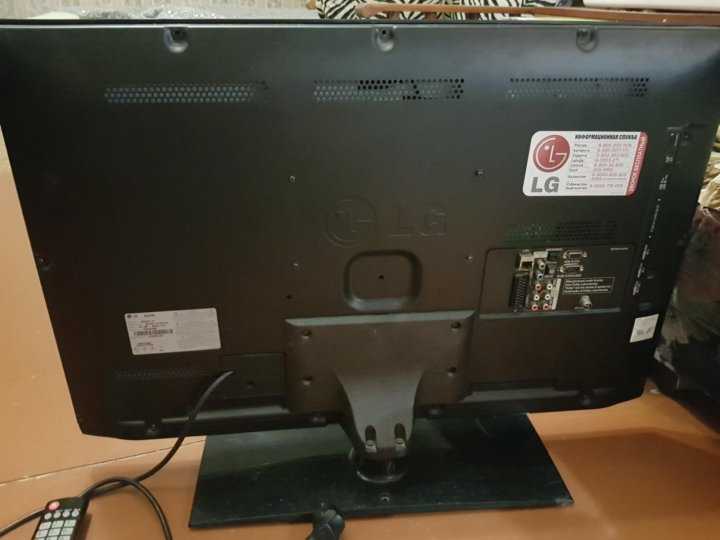

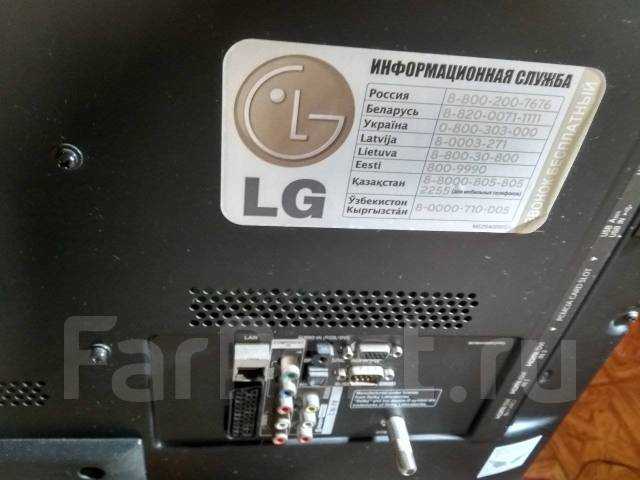

В зависимости от модели и поколения телевизора, блок питания может быть расположен по-разному. В любом случае, необходимо будет снять с ТВ заднюю крышку, которая крепится по периметру небольшими болтиками. После снятия крышки, плата БК будет заметна – она может быть либо оголена, либо скрываться за дополнительным защитным кожухом. Проще всего определить местоположение блока питания по входящему разъему питания, где подход кабель с сети – там и находится плата. Если БК закрыт защитой, ее также придется снять, выкручивая болтику по периметру кожуха. Оголив плату, ее можно будет снять. Сделать это можно следующим образом:

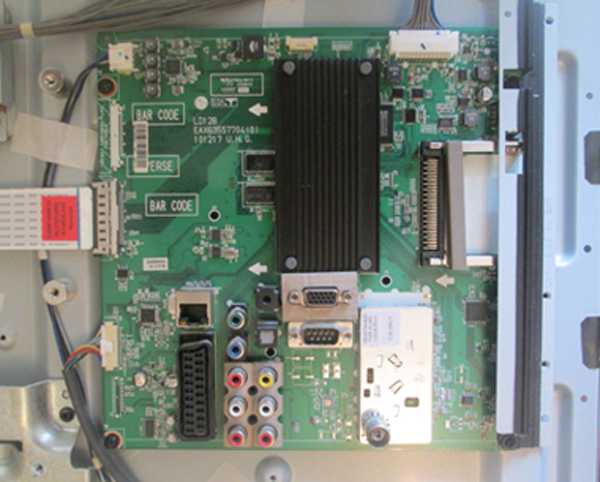

- Открутить болты, используемые для крепления платы.
- Отсоединить шлейф, который может подсоединять плату БП к вторичной плате.
- Отсоединить все провода, ведущие к вторичной плате.
Как правило, для соединения БК и вторичной платы используется один шлейф и один-два провода со специальными разъемами.
