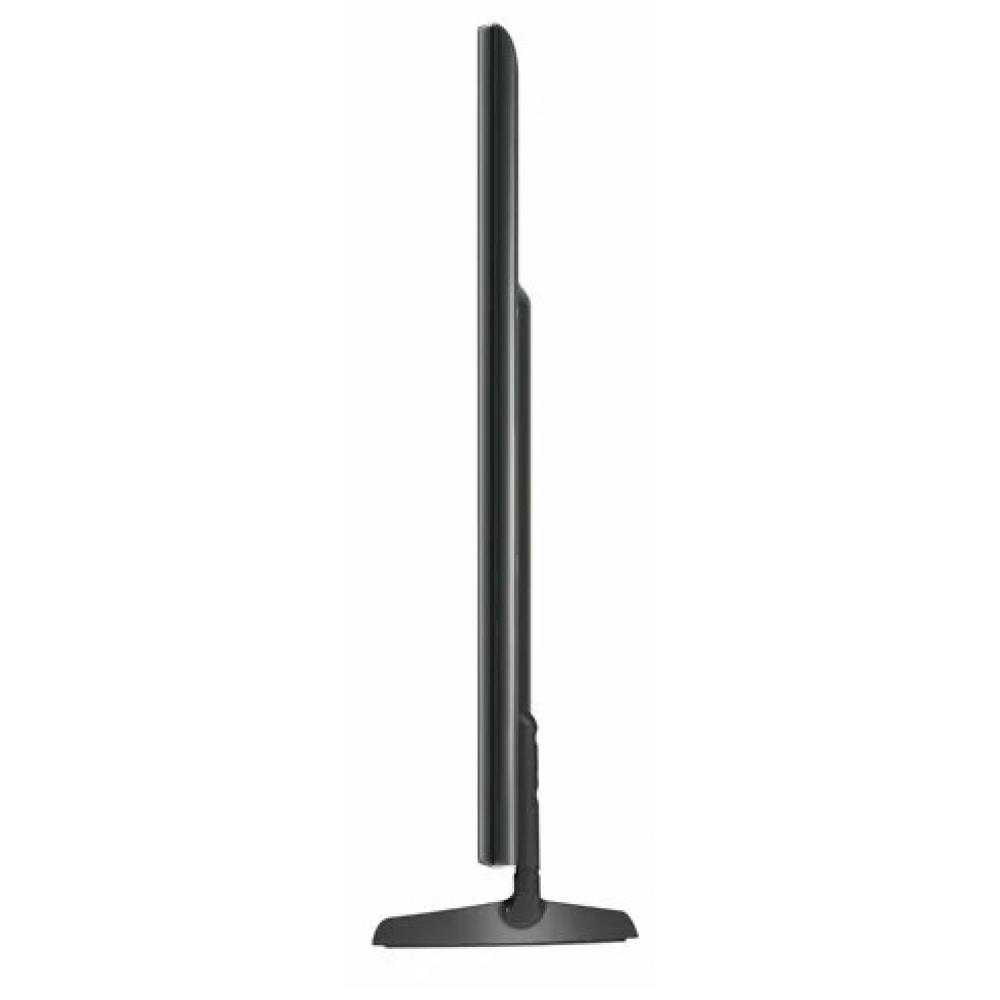

Телевизор LG 32LF560V-ZC
Поступил в ремонт телевизор с заявленной неисправностью:
«Звук есть» «Нет изображения»
На включение реагирует, Изображения нет.
Произведено вскрытие и осмотр деталей.
Main EAX66203805(1.2) Блок питания: EAX66171501 (2.1) LGP32D-15CH1; Rev.3.0 2015.02.25 Ток подсветки: 0,25А Матрица (Панель) NC320DUN-VBBP3
Данные модели телевизоров чаще всего поступают в ремонт с неисправностью светодиодной подсветки. Подсветка в данном случае состоит из 18-ти светодиодов 6В 2Вт , три ленты по 6 штук. В неисправности подсветки можно убедится сделав замер напряжения на входе питания лент, у исправного блока напряжение должно составить около 119В.
Массовый выход из строя подсветки телевизоров этой серии обусловлен применением микросхемы BD559. Внятного даташита на данную микросхему я не нашел, однако сама микросхема свободно продается. Часть схемы с BD559 вы можете посмотреть в этой статье по ремонту LG 32LF562V-ZC.
Микросхему BD559 можно приобрести здесь: BD559.
При выходе из строя одного светодиода всё оставшееся напряжение прикладывается к оставшимся выжившим светодиодам, что приводит в выгоранию следующего светодиода, и так до тех пор, пока не выгорят все светодиоды, или не произойдет обрыв цепи. Такая особенность работы драйвера приводит перегреву транзистора Q803 и выходу его из строя. В данном случае перегрев вызвал прогорание текстолита в месте нагрева:
Нередко из строя выходит и сама микросхема BD559. Ремонт заключается в восстановлении схемы управления подсветкой а также замене светодиодных лент в сборе комплектом с обязательной доработкой блока питания EAX66171501 . В сервисных биллютенях компания LG рекомендует менять плату EAX66171501 целиком, видимо как раз в связи с перегревом деталей при выходе из строя подсветки. но если вам повезло, вы можете ограничиться лишь ремонтом подсветки.
Комплект лент для ремонта подсветки LG 32LF562V-ZC можно приобрести здесь:
Маркировка лент для LG серий LF LB LY:
6916L-2223A (A лента) 6916L-2224A (B лента) 6916L-1703B 1704B 6916L-2406A 2407A
Та же подсветка применяется в телевизорах: LG 32LF564U, LG 32LF560U, LG 42LF560V, LG 32LF562V, LG 32LF564V, LG 32LF560V.
| Блок питания LGP32D-15CH1 EAX66171501 |
Доработка EAX66171501 аналогична статье по ремонту LG 32LF562V-ZC :
Для увеличения срока службы светодиодов необходимо в обязательном случае уменьшить ток подсветки. Меняем сопротивление R816 — 2,4 Ом на сопротивление 3,9 Ом. После переделки имеем ток подсветки 0,13А при включении и 0,11A в рабочем режиме:
