Sot23: маркировка, даташит и микросхемы

Типоразмеры SMD-компонентов

Чип-компоненты одного номинала могут иметь разные габариты. Габариты SMD-компонента определяются по его «типоразмеру». Например, чип-резисторы имеют типоразмеры от «0201» до «2512». Этими четырьмя цифрами закодированы ширина и длина чип-резистора в дюймах. Ниже в таблицах можно посмотреть типоразмеры в миллиметрах.

smd резисторы

Прямоугольные чип-резисторы и керамические конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	H, мм (дюйм)	A, мм	Вт
0201	0.6 (0.02)	0.3 (0.01)	0.23 (0.01)	0.13	1/20
0402	1.0 (0.04)	0.5 (0.01)	0.35 (0.014)	0.25	1/16
0603	1.6 (0.06)	0.8 (0.03)	0.45 (0.018)	0.3	1/10
0805	2.0 (0.08)	1.2 (0.05)	0.4 (0.018)	0.4	1/8
1206	3.2 (0.12)	1.6 (0.06)	0.5 (0.022)	0.5	1/4
1210	5.0 (0.12)	2.5 (0.10)	0.55 (0.022)	0.5	1/2
1218	5.0 (0.12)	2.5 (0.18)	0.55 (0.022)	0.5	1
2010	5.0 (0.20)	2.5 (0.10)	0.55 (0.024)	0.5	3/4
2512	6.35 (0.25)	3.2 (0.12)	0.55 (0.024)	0.5	1
Цилиндрические чип-резисторы и диоды
Типоразмер	Ø, мм (дюйм)	L, мм (дюйм)	Вт
0102	1.1 (0.01)	2.2 (0.02)	1/4
0204	1.4 (0.02)	3.6 (0.04)	1/2
0207	2.2 (0.02)	5.8 (0.07)	1

smd конденсаторы

Керамические чип-конденсаторы совпадают по типоразмеру с чип-резисторами, а вот танталовые чип-конденсаторы имеют своют систему типоразмеров:

Танталовые конденсаторы
Типоразмер	L, мм (дюйм)	W, мм (дюйм)	T, мм (дюйм)	B, мм	A, мм
A	3.2 (0.126)	1.6 (0.063)	1.6 (0.063)	1.2	0.8
B	3.5 (0.138)	2.8 (0.110)	1.9 (0.075)	2.2	0.8
C	6.0 (0.236)	3.2 (0.126)	2.5 (0.098)	2.2	1.3
D	7.3 (0.287)	4.3 (0.170)	2.8 (0.110)	2.4	1.3
E	7.3 (0.287)	4.3 (0.170)	4.0 (0.158)	2.4	1.2

smd катушки индуктивности и дроссели

Индуктивности встречаются во множестве видов корпусов, но корпуса подчиняются все тому же закону типоразмеров. Это облегачает автоматический монтаж. Да и нам, радиолюбителям, позволяет легче ориентироваться.

Всякие катушки, дроссели и трансформаторы называются «моточные изделия». Обычно мы их мотаем сами, но иногда можно и прикупить готовые изделия. Тем более, если требуются SMD варианты, которые выпускаются со множестом бонусов: магнитное экранирование корпуса, компактность, закрытый или открытый корпус, высокая добротность, электромагнитное экранирование, широкий диапазон рабочих температур.

Подбирать требующуюся катушку лучше по каталогам и требуемому типоразмеру. Типоразмеры, как и для чип-резисторов задаются спомощью кода из четырех чисел (0805). При этом «08» обозначает длину, а «05» ширину в дюймах. Реальный размер такого SMD-компонента будет 0.08х0.05 дюйма.

smd диоды и стабилитроны

Диоды могут быть как в цилиндрических корпусах, так и в корпусах в виде небольших параллелипипедов. Цилиндрические корпуса диодов чаще всего предсавтлены корпусами MiniMELF (SOD80 / DO213AA / LL34) или MELF (DO213AB / LL41). Типоразмеры у них задаются также как у катушек, резисторов, конденсаторов.

Диоды, стабилитроны, конденсаторы, резисторы
Тип корпуса	L* (мм)	D* (мм)	F* (мм)	S* (мм)	Примечание
DO-213AA (SOD80)	3.5	1.65	048	0.03	JEDEC
DO-213AB (MELF)	5.0	2.52	0.48	0.03	JEDEC
DO-213AC	3.45	1.4	0.42	—	JEDEC
ERD03LL	1.6	1.0	0.2	0.05	PANASONIC
ER021L	2.0	1.25	0.3	0.07	PANASONIC
ERSM	5.9	2.2	0.6	0.15	PANASONIC, ГОСТ Р1-11
MELF	5.0	2.5	0.5	0.1	CENTS
SOD80 (miniMELF)	3.5	1.6	0.3	0.075	PHILIPS
SOD80C	3.6	1.52	0.3	0.075	PHILIPS
SOD87	3.5	2.05	0.3	0.075	PHILIPS

smd транзисторы

Транзисторы для поверхностного монтажа могут быть также малой, средней и большой мощности. Они также имеют соответствующие корпуса. Корпуса транзисторов можно условно разбить на две группы: SOT, DPAK.

Хочу обратить внимание, что в таких корпусах могут быть также сборки из нескольких компонентов, а не только транзисторы. Например, диодные сборки

Проверка на материнской плате

Итак, при включении питания платы, срабатывает защита. В первую очередь, необходимо проверить мультиметром сопротивление плеч стабилизатора.

Для этих целей также может быть использован . Если одно из них показывает короткое замыкание, то есть, измеренное сопротивление составляет меньше 1 Ома, значит, пробит один из ключевых полевых транзисторов.

Выявление пробитого транзистора в случае, если стабилизатор однофазный, не составляет труда – неисправный прибор при проверке мультиметром показывает короткое замыкание. Если схема стабилизатора многофазная, а именно так питается процессор, имеет место параллельное включение транзисторов. В этом случае, определить поврежденный прибор можно двумя путями:

Второй способ работает не во всех случаях. Если пробитый элемент определить не удалось, придется все же выпаять транзистор.

Первое включение после ремонта лучше выполнить, сняв процессор и выставив соответствующие перемычки
. Если первый запуск был успешным, можно проводить тест с нагрузкой, контролируя температуру мосфетов.

Неисправности ШИМ контроллера могут проявляться так же, как и пробой мосфетов, то есть уходом блока питания в защиту. При этом проверка самих транзисторов на пробой результата не дает.

Кроме этого, следствием нарушения функций ШИМ контроллера может быть отсутствие выходного напряжения или его несоответствие номинальной величине. Для проверки ШИМ контроллера следует вначале изучить его даташит. Наличие высокочастотного напряжения в импульсном режиме, при отсутствии осциллографа, можно определить, используя тестер кварцев на микроконтроллере.

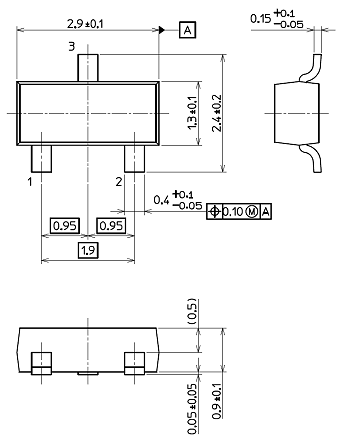

Маркировка SOT-23

Взгляните на таблицы, приведенные ниже. Там присутствует расшифровка кодов для нескольких корпусов.

Корпуса бывают:

sot23-3.
sot23-5.
sot23-6.

Во время ремонта электронных устройств инженерам часто бывает трудно определить вид микросхемы в каждом из корпусов. Дело в том, что на заводах из-за маленьких размеров корпусов их специально кодируют. В таблицах есть разные виды микросхем, в частности:

DC/DC.
AC/DC.
ШИМ(pwm).

Сборка транзисторов тоже отличается, а вот корпуса — похожи. Взгляните на рисунок — здесь видно, как располагаются выводы 3 видов корпусов.

Маркировочные коды ставят на корпусах. Один из элементов кода может быть отмечен знаком “.” Таким символом может быть заменено любое цифровое или буквенное обозначение. Оно может иметь отношение к номеру производственной серии, дате выпуска, так что периодически меняется.

Есть несколько аналогов, идентичных по распиновке. Они могут заменить оригинал, при этом дорабатывать схему или не нужно, или нужно по-минимуму. Однако ее сравнение с datasheet будет не лишним. Замену может осуществлять только инженер.

Импульсный блок питания в качестве повышающего преобразователя

Широта использования импульсных блоков питания связана не только со способностью к эффективной стабилизации выходного напряжения или тока независимо от нагрузки и окружающих условий, но и с возможностью строить бестрансформаторные источники питания как повышающего, так и понижающего типа.

Например, на рис. 4 изображена принципиальная схема повышающего преобразователя. Повышающим он называется потому, что выходное напряжение больше, чем входное, поскольку последнее суммируется с напряжением на катушке. Принцип его работы — следующий. Когда на затвор МОП-транзистора подается высокий потенциал, канал «сток-исток» открывается (становится проводящим), и ток течет через катушку L и МОП-транзистор Q. В это время катушка индуктивности L накапливает энергию. Далее на затвор МОП-транзистора подается потенциал, который закрывает канал «сток-исток», и ток через транзистор не течет. Таким образом, катушка с накопленным запасом энергии оказывается включенной последовательно с источником питания, а потому напряжение на катушке добавляется ко входному и, пройдя через диод, накапливается в конденсаторе Cout. Часть напряжения, конечно, падает на нагрузке, однако все равно выходное напряжение оказывается больше входного.

Рис. 4.

После этого на затвор МОП-ключа подается потенциал, открывающий канал «сток-исток», и ток течет через него, вновь «накачивая» катушку энергией. В этот момент нагрузка питается от конденсатора Cout, а диод D не дает конденсатору разряжаться через открытый транзистор на землю. МОП-ключ замыкается и размыкается приблизительно каждые 10 мкс (частота около 100 кГц).

Выходное напряжение повышающего преобразователя в установившемся режиме равно приблизительно V OUT = V IN /(1-D), где D — коэффициент заполнения. Следовательно, управляя коэффициентом заполнения, можно регулировать напряжение на выходе.

Как эффективный пример использования импульсных источников в повышающем режиме можно привести плату AND8478/D
с драйвером светодиодов CAT4026
и ШИМ-контроллером NCP1252 с функцией повышения напряжения.

Плата включает DC/DC-повышающий преобразователь (на основе NCP1252) и линейный драйвер с возможностью подключения до шести строк светодиодов на 100 мА с регулируемым напряжением питания 24 В. Ток канала светодиодов регулируется с помощью разработанного компанией ON Semiconductor контроллера светодиодов CAT4026, который в сочетании с ШИМ-контроллером работает в непрерывном режиме проводимости (CCM). Это означает, что ток в индуктивности никогда не падает до нуля между коммутационными циклами. Повышающий инвертор преобразует 24 В входного напряжения в 130 В выходного напряжения для управления длинными строками светодиодов. На рисунке 5 показана функциональная схема повышающего NCP1252 и драйвера светодиодов CAT4026.

Рис. 5.
DC/DC-преобразователе

Плата разработана для управления строками светодиодов с током нагрузки до 100 мА. Для того, чтобы иметь возможность управлять строками раздельно, каждая из них катодом подключена к своему внешнему мощному транзисторному ключу. Светодиодный ток отслеживается независимо для каждого канала через внешний резистор подключенный к выводу RSET.

Широтно-импульсная модуляция может использоваться для управления яркостью светодиодов с помощью ШИМ-сигнала, где коэффициент заполнения определяет яркость. Аналоговая регулировка яркости (вход ANLG) является дополнительной настраиваемой функцией. Плата поддерживает защиту как от короткого замыкания, так и от отсутствия нагрузки (что, как известно, опасно для источников тока).

Простой способ улучшить ваш ЦАП на базе ШИМ

Мы не должны падать духом из-за компромисса № 2, потому что есть простой способ получить больше производительности от RC фильтра: просто увеличьте частоту ШИМ сигнала! Помните, что спектр ШИМ сигнала в полосе от постоянной составляющей до частоты несущей пуст. Таким образом, более высокая частота несущей означает более широкую полосу, в которой АЧХ фильтра может постепенно спадать – тот же фильтр, то же время установления, большее затухание. Давайте вернемся к нашему RC фильтру с fср ≈ 50 кГц и увеличим частоту несущей до 10 МГц. Вот результаты:

Рисунок 17 – Время установления напряжения на выходе ЦАП на базе ШИМ с тактовой частотой 10 МГц RC фильтром с частотой среза 50 кГц

Рисунок 18 – Пульсации на выходе ЦАП на базе ШИМ с тактовой частотой 10 МГц RC фильтром с частотой среза 50 кГц

Время установления составляет всего около 15 мкс, а пульсации составляют всего 25 мВ (по сравнению с 2,15 В, когда мы использовали фильтр 50 кГц и частоту несущей 100 кГц).

Схема блока питания на CR6842S

В данной статье опубликована схема блока питания на микросхеме CR6842S. Схема имеет обратноходовую (flayback) структуру, благодаря которой, можно сделать блок питания любой мощности, под любые нужды.

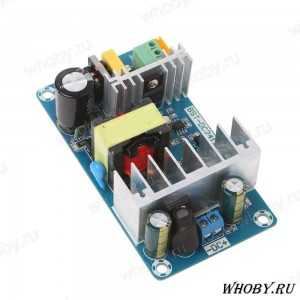

Многие наверно видели на aliexpress компактные AC-DC блоки питания, фото которых привожу ниже и задумывались о схематике данного устройства и на какой микросхеме она собрана.

Есть и такие, которые купили данный блок питания на CR6842S и ищут схему для него, на случай поломки и дальнейшего ремонта.

Как я и писал, схема представляет собой обратноход и выглядит следующим образом. Приведенная схема рассчитана на напряжение 12 вольт и ток 2 ампера. Вы можете рассчитать блок питания на свои напряжения и ток.

Максимальный ток нагрузки задается резистором R10, чем меньше его сопротивление, тем больше ток на выходе блока питания. Методику расчета можно найти в интернете по запросу «Расчет обратноходового преобразователя». В данной статье этого расчета нет, так как рассматривается только схема данного блока питания.

Частота задается резистором R2 и рассчитывается по формуле F (кГц) = 1742 / R2 (кОм). При сопротивлении R2 = 26 кОм, частота равна 1742 / 26 кОм = 67 кГц.

Хотел отметить, что микросхема CR6842S является китайским аналогом микросхемы SG6842S. Расчет частоты для SG6842S немного другой и имеет формулу F (кГц) = 1690 / R2 (кОм) ..

Не знаю, формулы разные или все же китайцы ошиблись и в своем даташите указали 1742 вместо 1690. Поэтому на схеме я указал, что частота 66 кГц (усреднил). Имейте это в виду при расчете.

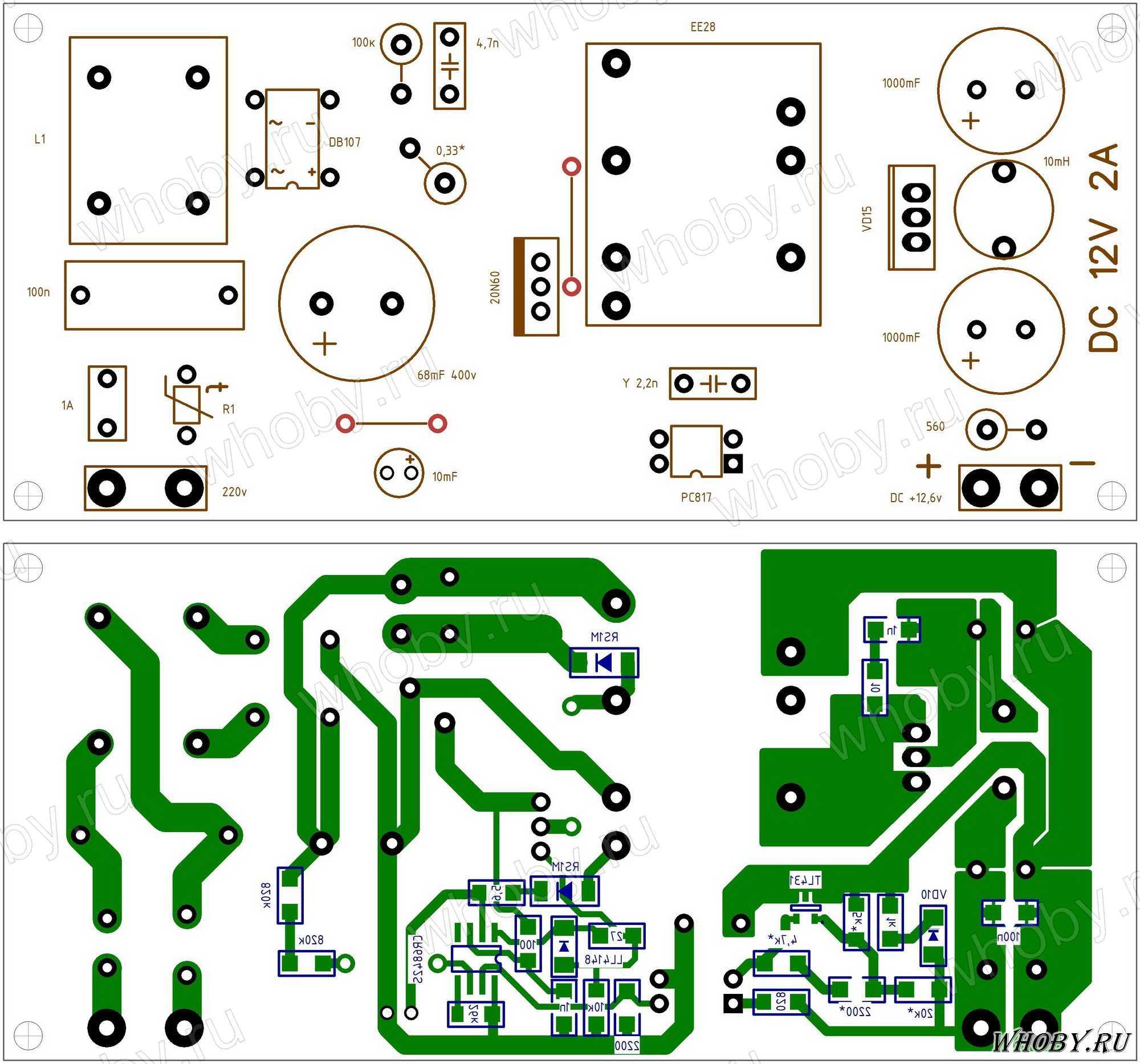

Печатная плата блока питания

Печатная плата имеет размер 117 х 54 мм, выглядит следующим образом.

Если вас не устраивают данные размеры, то вы всегда можете подправить печатную плату под себя или развести ее по новой. Файл печатной платы, который сделан в программе DipTrace, можно скачать в конце статьи.

Изготовление печатной платы блока питания на CR6842S

Представляю некоторые этапы сборки печатной платы. Нанесение фоторезиста и засветка, плата после проявки и травления фоторезиста, плата после нанесения паяльной маски.

Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/blok-pitanija-na-cr6842s

Читайте статьи на сайте первоисточнике, не поддерживайте воров.

Видео засветки паяльной маски

В данном видео показан ускоренный процесс засветки фоторезиста и паяльной маски этой печатной платы, на установке для засветки.

Печатная плата с нанесенной паяльной маской и собранный блок питания.

Контроллеры заряда и схемы защиты — в чем разница?

Важно понимать, что модуль защиты и контроллеры заряда — это не одно и то же. Да, их функции в некоторой степени пересекаются, но называть встроенный в аккумулятор модуль защиты контроллером заряда было бы ошибкой

Сейчас поясню в чем разница.

Важнейшая роль любого контроллера заряда заключается в реализации правильного профиля заряда (как правило, это CC/CV — постоянный ток/постоянное напряжение). То есть контроллер заряда должен уметь ограничивать ток зарядки на заданном уровне, тем самым контролируя количество «заливаемой» в батарею энергии в единицу времени. Избыток энергии выделяется в виде тепла, поэтому любой контроллер заряда в процессе работы достаточно сильно разогревается.

По этой причине контроллеры заряда никогда не встраивают в аккумулятор (в отличие от плат защиты). Контроллеры просто являются частью правильного зарядного устройства и не более.

Кроме того, ни одна плата защиты (или модуль защиты, называйте как хотите) не способен ограничивать ток заряда. Плата всего лишь контролирует напряжение на самой банке и в случае выхода его за заранее установленные пределы, размыкает выходные ключи, отключая тем самым банку от внешнего мира. Кстати, защита от КЗ тоже работает по такому же принципу — при коротком замыкании напряжение на банке резко просаживается и срабатывает схема защиты от глубокого разряда.

Путаница между схемами защиты литиевых аккумуляторов и контроллеров заряда возникла из-за схожести порога срабатывания (~4.2В). Только в случае с модулем защиты происходит полное отключение банки от внешних клемм, а в случае с контроллером заряда происходит переключение в режим стабилизации напряжения и постепенного снижения зарядного тока.

SOT-23: аналоги

Согласно функционалу, принцип работы рассматриваемых регуляторов аналогичен микросхемам ШИМ xx384x, устойчивым и надежным.

С заменой или выбором аналогов таких регуляторов часто возникают трудности из-за кодировки при обозначении видов микросхем. К тому же, существует много фирм-производителей элементов, которые не выкладывают документацию в открытый доступ. Дело в том, что не каждый изготовитель приборов предоставляет схемы в сервису по ремонту. Так что ремонтники вынуждены осваивать возможные варианты схем по имеющимся компонентам и монтажу именно на плате.

В практическом применении обычно используются ШИМ-микросхемы с кодировкой EAxxx. Вы не найдете официальных документов к ним, но есть картинки из PDF от System General.

Взгляните на таблицу, по которым можно подобрать аналоги с соответствующей выводной цоколевкой. Они отличаются применением 3-го вывода.

ШИМ-регуляторы (PWM), где по-другому используется вывод 3, таблица:

При применении всех указанных ШИМ, присмотритесь к выводу 3. С его помощью можно обеспечить тепловую защиту и избежать увеличения напряжения на входе. Допускается фиксированная или регулируемая конденсатором частота.

Маркировка smd транзисторов — расшифровка кодовых обозначений

Монтаж «выводного корпуса SOT-23» в целевую плату — также рекомендую осуществлять в порядке: сначала подключать/подпаивать Исток/Source, затем Сток/Drain, наконец Затвор/Gate.
Прикрепляя очередной контакт к плате (пайкой или вставляя в разъём, не важно) — беритесь за его оголённый конец, при этом также, держа пучок оставшихся выводов в руке. Это гарантирует отсутствие напряжений между электродами МОП-транзистора, и его выживаемость, при монтаже.
А всё другое время — держите выводы МОП-транзистора замкнутыми между собой в пучок (все приличные фирмы так и продают/пакуют свои МОП-транзисторы: приклеенными на проводящую фольгированную ленту).

Думаем

Вывод: Значит, припаивать вывод Затвора/Gate у полевого транзистора — нужно в самую последнюю очередь, когда его Сток/Drain и Исток/Source уже будут подпаяны, и потенциалы транзистора-платы-человека уже будут уравнены. А до этого, дотрагиваться до Затвора вообще нельзя!

А вот на вопрос: «Что следует паять раньше: Сток/Drain или Исток/Source?» — ответить гораздо сложнее…

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

В N-канальных МОП он пропускает положительный заряд в направлении: Исток/Source -> Сток/Drain.
В P-канальных МОП он пропускает положительный заряд в направлении: Сток/Drain -> Исток/Source.
Но отрицательный заряд в N-канальных МОП он пропускает уже в обратном направлении: Сток/Drain -> Исток/Source.
B отрицательный заряд в P-канальных МОП он пропускает также в обратном направлении: Исток/Source -> Сток/Drain.

Поэтому, не важно что паять раньше (Сток/Drain или Исток/Source)! Важно придерживаться, при этом, некоторых правил… Но, для себя, я всё-таки решил: первым всегда паять Исток/Source, потому что к нему подключена Подложка — основа МОП-транзистора. (не могу обосновать, чем это эффективнее)

Корпуса чип-компонентов

Достаточно условно все компоненты поверхностного монтажа можно разбить на группы по количеству выводов и размеру корпуса:

выводы/размер	Очень-очень маленькие	Очень маленькие	Маленькие	Средние
2 вывода	SOD962 (DSN0603-2) , WLCSP2*, SOD882 (DFN1106-2) , SOD882D (DFN1106D-2) , SOD523, SOD1608 (DFN1608D-2)	SOD323, SOD328	SOD123F, SOD123W	SOD128
3 вывода	SOT883B (DFN1006B-3) , SOT883, SOT663, SOT416	SOT323, SOT1061 (DFN2020-3)	SOT23	SOT89, DPAK (TO-252) , D2PAK (TO-263) , D3PAK (TO-268)
4-5 выводов	WLCSP4, SOT1194, WLCSP5, SOT665	SOT353	SOT143B, SOT753	SOT223, POWER-SO8
6-8 выводов	SOT1202, SOT891, SOT886, SOT666, WLCSP6*	SOT363, SOT1220 (DFN2020MD-6) , SOT1118 (DFN2020-6)	SOT457, SOT505	SOT873-1 (DFN3333-8), SOT96
> 8 выводов	WLCSP9*, SOT1157 (DFN17-12-8) , SOT983 (DFN1714U-8)	WLCSP16, SOT1178 (DFN2110-9) , WLCSP24	SOT1176 (DFN2510A-10) , SOT1158 (DFN2512-12) , SOT1156 (DFN2521-12)	SOT552, SOT617 (DFN5050-32) , SOT510

Конечно, корпуса в таблице указаны далеко не все, так как реальная промышленность выпускает компоненты в новых корпусах быстрее, чем органы стандартизации поспевают за ними.

Корпуса SMD-компонентов могут быть как с выводами, так и без них. Если выводов нет, то на корпусе есть контактные площадки либо небольшие шарики припоя (BGA). Также в зависимости от фирмы-производителя детали могут могут различаться маркировкой и габаритами. Например, у конденсаторов может различаться высота.

Как собрать корпус SOT23 собственноручно

Приготовьте 3 куска монтажного провода подходящей длины, желательно, МГТФ. Из них получатся выводы корпуса.

Для защиты сделайте небольшую зачистку на пару миллиметров со стороны, которая припаивается к корпусу.

Замкните концы кусочков провода на участке, который впаивают в плату и зафиксируйте, чтобы уравнять потенциалы.

С помощью тонкого пинцета сделайте из пластика корпус, и зажмите его так:

Наденьте на паяльник так называемое игольчатое жало, оно, как правило, есть в паяльных станциях.

Установите на станции минимальную температуру, чтобы паять только припой. Ее можно определить только экспериментально.

Возьмите кусок провода в одну руку, паяльник — в другую. Можно паять стандартным припоем из свинца. Ни в коем случае нельзя перегревать контакты корпуса, а контакты паяльника — распаяйте и подпаяйте провода для выводов. Они должны быть уложены в виду пучка.

Припаивайте провода в определенном порядке, начиная с истока, и заканчивая затвором.

Не прикасайтесь к корпусу руками, трогать можно только паяльник и провода. При необходимости поправьте с помощью пинцета положение корпуса.

Готово! Вы не просто собрали корпус, а теперь он выводной. Его можно использовать, как все остальные транзисторы МОП.

SMD PWM контроллер в корпусе SOT23-6

Контроллер PWM представляет собой специализированную микросхему для создания блока питания. Когда значение нагрузки тока такого источника питания изменяется, то и рабочий цикл импульсов, генерируемых микросхемой также меняется.

Обобщенная диаграмма таких источников питания показана на рисунке ниже.

Функции PIN:

GND (Ground) — земля, общая проводник;
VCC (входное напряжение) — напряжение питания;
FB (обратная связь) — вход от обратной связи для управления напряжением;
OUT (выход) — вывод для подключения к затвору ключа MOSFET транзистора;
SEN (входной PIN контроллера тока) — датчик тока. Вход подключения к стоку ключа транзистора;
RI (PIN настройки частоты внутреннего генератора) — вход для подключения дополнительного резистора настройки частоты. Вместо этого сопротивления на некоторых моделях микросхем есть вход CT или BNO;
CT (PIN настройки частоты внутреннего генератора) — вход для подключения дополнительного конденсатора настройки внешней частоты;
BNO (Brownout Protection Pin) — вход для мониторинга минимального напряжения питания. Если напряжение на этом входе меньше порогового значения, микросхема размыкает цепь импульсов поступающих на выход OUT;

Когда питание поступает на вход VCC контроллера, напряжение подается через резистор от моста диода. Микросхема начинает процесс генерации импульсов. Дальше, напряжение питания поставляется путем выпрямления от нижней левой обмотки импульсного трансформатора.

Частота генерации микросхемы фиксирована. Она устанавливается значением резистора на входе RI или конденсатора на входе CT.

Стабилизация напряжения устройства осуществляется путем сравнения количества тока, протекающего через ключ MOSFET транзистор и напряжение обратной связи. Ток оценивается количеством падения напряжения через резистор подключенного к стоку транзистора, который соединен с PIN-SEN.

Напряжение обратной связи поступает от регулируемого стабилизатора TL431, далее проходит через оптопару и поступает на pin FB микросхемы. Значение рабочего цикла на выходе OUT зависит от значений напряжения на входах SEN и FB.

Большинство из микросхем, оснащены несколькими различными системами защиты для предотвращения отказа в нештатных ситуациях:

OVP — защита от высокого напряжения. Когда напряжение питания на входе VCC увеличивается над пороговым значением (U_OVP, микросхема прекращает генерацию импульсов PWM на выходе.

UVLO, представляет собой триггер Schmitt, который позволяет контроллеру работать, когда напряжение питания на входе VCC достигает значения U_{VLO on} и запрещает работу, когда напряжение падает к значению U_{VLO off}.

Значения этих напряжений указаны в заводской документации.

OLP — защита от превышения тока.

Некоторые микросхемы имеют входной защитный pin BNO — вход для защиты от слишком низкого питающего напряжения и импульсного шума на нем. Если напряжение на этом выводе ниже порогового значения, микросхема прекращает генерацию импульсов PWM на выходе OUT).

Существует группа контроллеров ШИМ, включенных по наиболее простой схеме. Их напряжение обратной связи поступает от обмотки импульсного трансформатора. При таком варианте включения стабильность выходного напряжения ниже, но количество компонентов источника питания гораздо меньше.

Предыдущая запись SMD компоненты и SMT монтаж
Следующая запись Поверхностный монтаж SMD компонентов

Как определить маркировку SMD

Для определения маркировки используются специальные справочники-определители. С их помощью можно прочитать символьную или цветовую кодировку большинства пассивных и активных элементов импортного или российского производства. Поиск производится по типу корпуса детали, а далее по виду кодировки – цветовой или кодовой.

В справочниках содержится более 15 тыс. кодовых кодировок диодов, компараторов, стабилитронов, транзисторов, динисторов, усилителей, ключей, преобразователей и т.д., размещенных в корпусах SOD, SOT, MSOP, TQFN, UCSP. Расшифровка позволяет получить сведения о назначении чипов, изготовителе, основных показателях, а также о цоколевке выводов.

Сложности в расшифровке

Нередко возникают ситуации, когда изготовители в корпусах с идентичной маркировкой выпускают разные детали. Например, Philips производит транзистор BC818W в корпусе SOT-323, маркируя его кодом 6H, а Motorola, в аналогичный компонент с идентичной кодировкой, устанавливает транзистор MUN5131T1.

Проблемы возникают и с цоколевкой поверхностей. Например, SOT-89 у Siemens, Toshiba, Rohm имеет цоколевку 1-2-3, а у Philips в SOT-89 она другая – 2-3-1 и 3-2-1. Аналогичная ситуация и с пассивными деталями. Например, обозначение 103 на чипе, определяет его как резистор, номиналом 10 кОм, конденсатор, емкостью 10 нФ или индуктивность 10 мГн.

В корпусах с идентичным цветовым кодом может производиться серия чипов с неодинаковыми параметрами. Например, Motorola в корпусе SOD-80, маркируемым единым цветным кольцом, производит стабилизаторы с напряжением – от 1.8 до 100 Вт и током – от 0.1 до 1.7 А. Тогда как Philips под аналогичной кодировкой выпускает группу диодов.

Нужно грамотно определять и цвет маркировки. Возникают проблемы с различием некоторых схожих оттенков (бежевый – серый, желтый – оранжевый и т.д.). Кроме этого, многие компании внедряют собственную корпоративную разметку наряду с маркировкой, отраженной в публикациях IEC.

Аналоги ШИМ SOT23-6 и SOT26 в блоках питания
Изъяли её из заведомо рабоче и потестировали.Результаты тестирования на проверяторе электронных компонентов:

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Стабилизаторы в корпусе SOT23-5 | Информационно-техническая свалка, как свое так и из сети (ДЛЯ ЛИЧНОГО ИСПОЛЬЗОВАНИЯ) ШИМ это принцип управления, который плавно регулирует результат работы того, что не умеет регулироваться плавно, а умеет только включаться и выключаться. Спрашивайте, я на связи!

Маркировка SMD-компонентов

Мне иногда кажется, что маркировка современных электронных компонентов превратилась в целую науку, подобную истории или археологии, так как, чтобы разобраться какой компонент установлен на плату иногда приходитсяпровести целый анализ окружающих его элементов. В этом плане советские выводные компоненты, на которых текстом писался номинал и модель были просто мечтой для любителя, так как не надо было ворошить груды справочников, чтобы разобраться, что это за детали.

Причина кроется в автоматизации процесса сборки. SMD компоненты устанавливаются роботами, в которых установлены сециальные бабины (подобные некогда бабинам с магнитными лентами), в которых расположены чип-компоненты. Роботу все равно, что там в бабине и есть ли у деталей маркировка. Маркировка нужна человеку.

Заключение

Применение импульсных БП для обеспечения устройств электрической энергией требуемого номинала продолжает оставаться важной частью рынка потребительской и маломощной промышленной электроники. В этом секторе они уверенно держат лидерство по сравнению с БП, построенными по традиционной схеме с трансформатором промышленной частоты

Причины такого успеха кроются в сочетании нескольких важных факторов: высокого КПД, снижения габаритов, веса, а главное — стоимости, при одновременном расширении возможностей блока питания (вспомним хотя бы о способности импульсников как к повышению, так и к понижению напряжения, а равно и о «всеядности» в плане параметров входного напряжения). И это при том, что импульсные БП получаются сложнее (в функциональном плане), чем их трансформаторные аналоги.

С другой стороны, поскольку «сердцем» такого преобразователя является микросхема ШИМ-контроллера, можно уверено сказать, что в настоящий момент и в ближайшее время приборы такого типа будут совершенствоваться и развиваться. Это видно хотя бы из количества работ, вышедших на эту тему за последний год в различной технической периодике. Развитие возможно как в плане характеристик устройств, так и путем увеличения сервисных функций и повышении степени интеграции компонентов, а соответственно — упрощения схемы применения (тут можно вспомнить о контроллерах с интегрированными ключами и питающихся от напряжений промышленного уровня). Неизбежно, видимо, и улучшение ценовой политики на фоне сильной конкуренции.

Введение
Корпуса SMD компонентов
Типоразмеры SMD компонентов
- SMD резисторы
- SMD конденсаторы
- SMD катушки и дроссели
SMD транзисторы
Маркировка SMD компонентов
Пайка SMD компонентов
