Распиновка rj45 / обжим витой пары

Правила обжима витой пары

Для правильной обжимки сетевого кабеля используется один из трех способов:

• Прямой — используется для подключения ПК к роутеру.
• Перекрестный — применяется при создании локальной сети или для соединения двух роутеров.
• Перевернутый — позволяет подключить консольные устройства.

Чтобы правильно опрессовать сетевой кабель, необходимо выполнить несколько действий. В первую очередь следует удалить с него изоляцию

В этот момент необходимо проявить максимальную осторожность, чтобы избежать повреждения цветных проводов. Когда все восемь жил будут видны, их нужно разъединить и обрезать на одинаковую длину

После этого можно выбирать схему, в соответствии с которой и будет обжиматься интернет-кабель.

Прямой тип

Он подойдет для передачи любого трафика. Единственным условием бесперебойной работы будет использование одной и той же схемы на каждом конце кабеля. Чаще всего применяется Т568 В. Если передаваемый трафик не превысит 100 Мб/с, то можно использовать 4-жильный кабель. После удаления изоляции правильно разложите все проводки в соответствии с используемой схемой.

Вводя их в штекер, важно следить за последовательность жил, так как переобжать жилы уже не получиться. Когда провода были введены в коннектор до упора, используйте специальный инструмент обжимник, напоминающий клещи

Сильно сдавите его и обжим сетевого кабеля можно считать состоявшимся.

Перекрестный тип

Эта распиновка RJ45 применяется для создания локальной сети между двумя компьютерами. Сам процесс обжима не отличается от рассмотренного выше. Если при создании прямого интернет-кабеля на каждом из его концов применяется одна цветовая схема, то в этом случае следует использовать обе.

Как уже говорилось выше, иногда применяется и перевернутый тип кабеля. Однако он используется только сетевыми администраторами. В домашних условиях консольный кабель не потребуется. Перед началом процедуры опрессовки кабеля необходимо точно рассчитать его длину. Хотя для наращивания витой пары и можно использовать скрутку, лучше этого избегать.

Без инструмента

В своей жизни я видел много способов обжимки. Но самый интересный из них был – зубами, т.к. у человека тёща была стоматологом… Так что порой и не нужен вовсе инструмент.

Еще один подручный инструмент, который есть у каждого – отвертка. Причем это, пожалуй, самый популярный инструмент в домашних условиях. Главное – ничего не поломать и качественно продавить контакты. Если на тесте соединение не установится, нужно просто пытаться прожать еще раз. Рабочий способ, тяжелый, все постоянно соскальзывает – но на безрыбье и рак рыба.

Еще один домашний помощник – плоскогубцы. Но мой совет – лучше все же помучиться с отверткой. Плоскогубцы не обеспечивают сильного вдавливания (особенно посередине), а при большой русской богатырской удали легко ломают коннектор на мелкие куски.

Как обжать кабель rj-45 правильно?

В первую очередь необходимо приобрести саму витую пару нужной длины и коннекторы на 8 pin. Также следует купить или взять у знакомых необходимый инструмент. Если специализированный инструмент достать не удалось, можно обойтись подручным инвентарем. Поговорим сначала о самом инструменте.

Подбор и подготовка инструмента

Подбор инструмента можно производить в двух направлениях: для профессиональной деятельности; для личных нужд. Кто занимается профессионально, приобретет следующий инвентарь:

• кримпер;
• стриппер;
• тестер;
• инструмент для заделки витой пары.

Кримпер (обжимные клещи) в зависимости от сложности инструмента способен обрезать кабель, зачищать жилы, обжимать гильзы, наконечники, штекеры. Для этого в его корпусе встроены ножи, прессовочный зажим с разного вида пазами. Для снятия изоляции с проводов имеются специальные выемки разного радиуса.

Стриппер позволяет безопасно снимать изоляцию с проводов или разделывать кабель. Кроме режущей кромки, имеет гнезда разного диаметра, в которые вставляют провод подходящего диаметра.

Тестер предназначен для проверки правильности и качества проведенной распиновки и обжима. Аппараты выпускаются разной сложности и функциональности. Самый простой состоит из двух частей. Каждая часть подключается к одному из коннекторов кабеля. С одной части поступает сигнал, другая часть принимает его и показывает качество работы включением светодиодов в определенном порядке.

Последний инструмент содержит ряд прикладных устройств, позволяющих быстро и качественно разделать кабель. Если таких инструментов нет, можно обойтись обыкновенным ножом и отверткой.

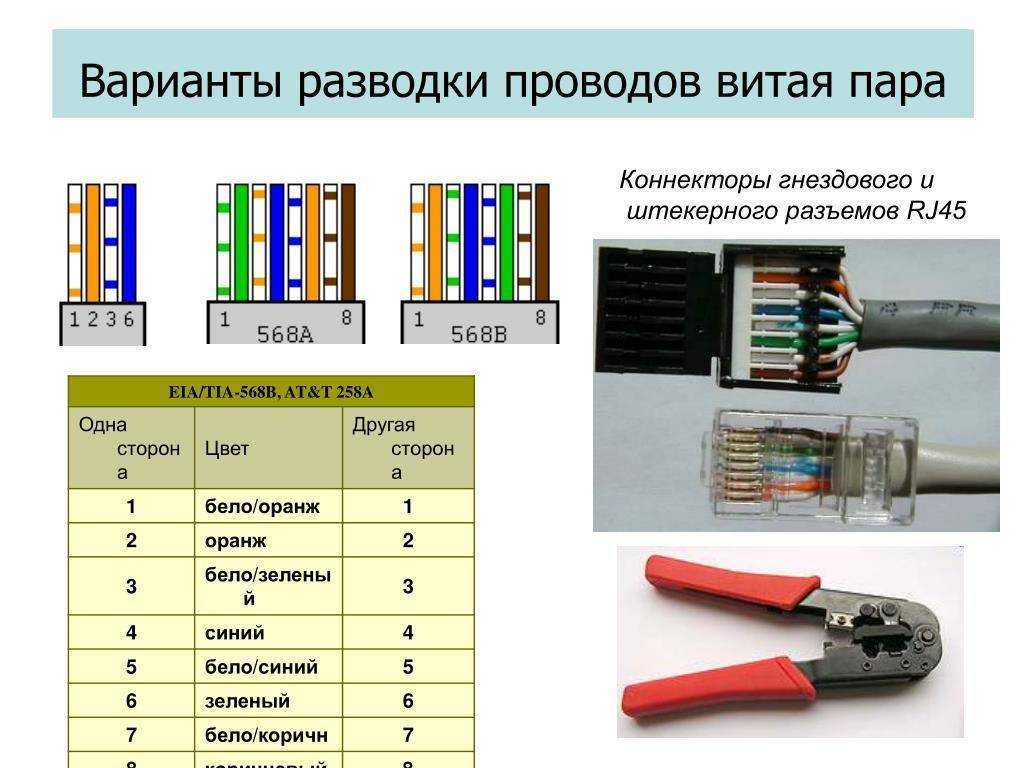

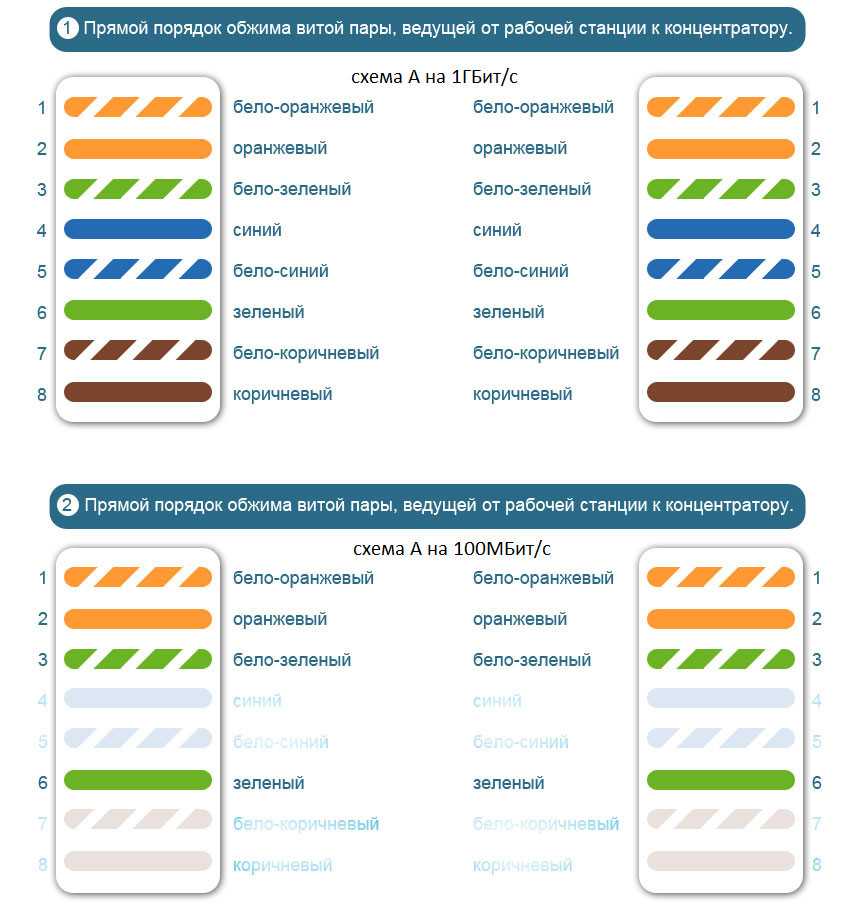

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

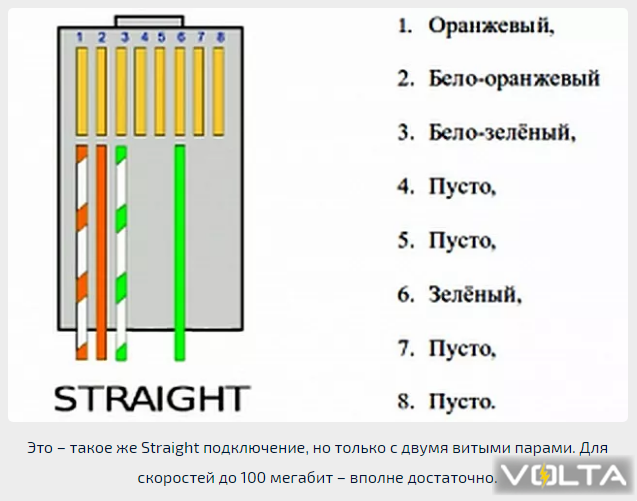

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

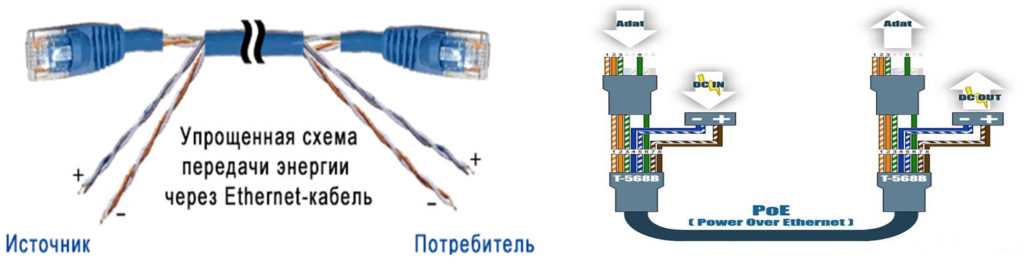

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны.  Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Типы витой пары

• UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
• FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
• STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
• SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
• S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Далее следуем инструкции

Снимаем изоляцию

В обжимных клещах есть специальный паз и нож для этой цели. Паз имеет форму круглого отверстия диаметром примерно как витая пара в изоляции.

Необходимо вставить кабель в этот паз со стороны ножа (нож получится сверху) так. чтобы с обратной стороны клещей, где нет ножа, конец витой пары выступал примерно на 5 мм. Вообще, вставлять надо впритык, так как в «обжимке» изначально все рассчитано по размерам, однако далее нам нужно будет немного подрезать концы проводников, поэтому делаем запас, как на фото.

После этого до упора сжимаем клещи и проворачиваем их вокруг кабеля. При этом нож прорежет внешнюю изоляцию. Бояться повредить проводники не стоит — тут всё рассчитано, «обжимка» специально «заточена» под витую пару.

После этого, не разжимая клещи, вытягиваем кабель из паза. Получится примерно такая картинка:

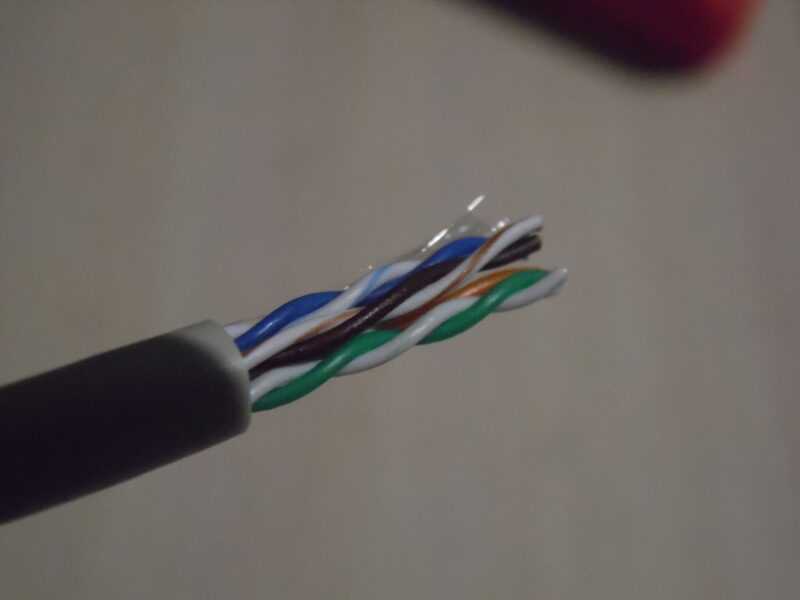

Всё. Изоляция снята. Больше никакую изоляцию снимать не нужно. Жилы остаются «как есть». Именно в таком виде они и будут вставляться в коннектор.

Подготавливаем жилы

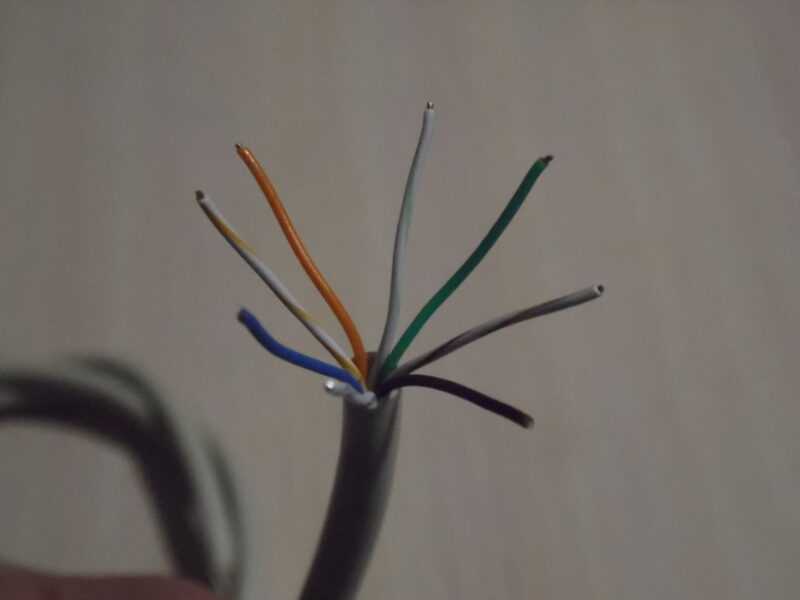

Теперь нам нужно «расплести» проводники. Само название «витая пара» говорит о том, что все жилы в таком кабеле попарно сплетены между собой. Нужно их «освободить» перед укладкой. Для этого отгибаем пары жил в разные стороны и раскручиваем свитые между собой концы. По возможности сразу можно их выпрямить, чтобы «хвостики» были прямые и ровные.

Теперь нужно расположить проводники по схеме. Их две: прямая и перекрёстная. Если Вам нужен интернет-кабель (например, для соединения компьютера с роутером), то выбираем прямой обжим (тип B); если требуется соединить между собой два компьютера, то — перекрёстный (тип А).

Прямой обжимПерекрестный обжим

*на схемах показано расположение жил с обоих концов кабеля (распиновка)

Итак, выбрав схему обжима (чаще всего это перекрестная) располагаем жилы в нужном порядке по цветам слева направо.

Теперь с помощью ножей на обжимных клещах обрезаем жилы на длину примерно 1-1,5 см от края внешней изоляции.

Завершающий этап — обжим

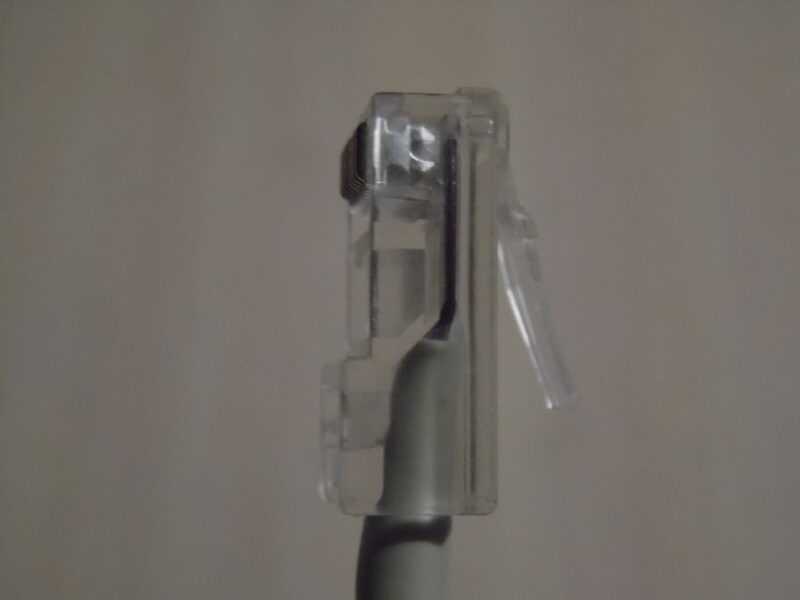

Берем в одну руку коннектор. Тут есть некоторые хитрости. Во-первых, на фото показан самый простой и дешевый вид коннектора RJ45 — просто пластиковый наконечник с контактами. Однако, они бывают ещё с колпачком для защиты кабеля от перегиба (как на самом первом фото). В случае использования таких коннекторов колпачок нужно надеть на кабель заранее, до того как вставлять жилы в коннектор. Во-вторых, у любого коннектора есть фиксатор. При «заправке» жил вовнутрь держать коннектор нужно фиксатором вниз.

В другую руку берем наш кабель с расположенными по схеме жилами и аккуратно вставляем кабель в коннектор так, чтобы каждая жила попала в «свой» канал коннектора в нужной последовательности. Вставлять нужно до упора, чтобы торцы жил «уперлись» в переднюю стенку коннектора.

Если жилы обрезаны слишком коротко, то они не дойдут до конца канала, однако 1-2 мм роли не сыграют (как на фото выше). Главное, чтобы концы жил оказались под контактными пластинами.

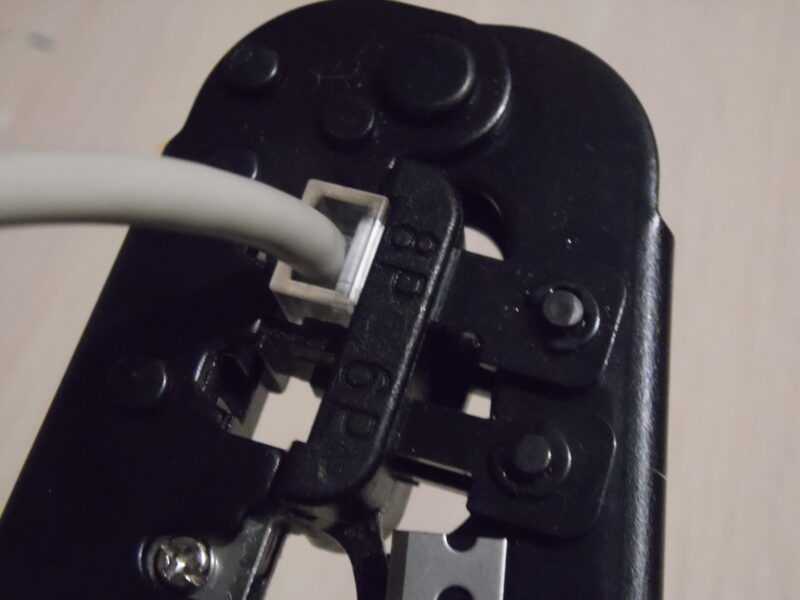

Теперь берём обжимные клещи. Находим гнездо для обжима RJ45 (8P, 8pin).

Вставляем наш коннектор с кабелем в это гнездо и сжимаем клещи до упора. Опять же, переживать о силе сжатия не стоит — в обжимных клещах всё предусмотрено. Ни при каких условиях сломать коннектор от сильного сжатия не получится.

Наш кабель готов!

Теперь, если Вы используете коннектор с колпачком, то нужно подтянуть колпачок и зафиксировать его на коннекторе. Если у Вас кабель 4-жильный, то цветовая схема та же самая, просто пропускаете отсутствующие цвета.

С другого конца кабель обжимается таким же образом по схеме. Если вам нужен интернет-кабель, то располагаем жилы на другом конце точно так же; если нужен кабель для соединения двух компьютеров, то используем перекрестный обжим (меняются местами желтый проводник с зеленым и бело-желтый с бело-зеленым).

Как обжать витую пару не имея под рукой обжимные клещи расскажем в следующий раз.

Краткое описание

Качественное интернет-соединение не может обойтись без сетевого кабеля. В специализированных магазинах можно встретить изделия с разным количеством жил. Итоговая разница в цене может быть вызвана не только страной-производителем, но и наличием дополнительного защитного экранирования. Не углубляясь в электронику, можно понять, распространённое в народе название «витая пара» произошло из-за того, что все проводки туго переплетены между собой в один жгут. Такая конструкция кабеля позволяет качественно передавать сигнал на довольно большие расстояния (до 100 метров без установки усилителя).

Сетевой разъём RJ-45 отличается тем, что распиновка выполнена в соответствии с цветовой палитрой. Для каждых действий разработана определённая последовательность, чтобы мастер не смог допустить критичных ошибок. Помимо этого, каждому цвету провода соответствует специальное место в розетке. В соответствии с установленными стандартами, обжим кабеля должен осуществляться при помощи специализированного инструмента. Если же такового нет в наличии, тогда можно использовать плоскую отвёртку либо нож.

Когда в кабеле присутствуют несколько жил и шаг их скрутки разный, тогда влияние проводников друг на друга будет уменьшено. Такой подход обеспечивает бесперебойную передачу данных через интернет.

Витая пара с разъёмом RJ-45 довольно часто обозначается символами 8р8с. Расшифровать эту аббревиатуру достаточно просто: в этом коннекторе — 8 контактов и столько же вставок (ножей). Сегодня существует несколько разновидностей этого коммутационного устройства. Специфика его использования зависит от конструктивных особенностей. Самой универсальной сегодня считается кабель с тремя выступами. Такие устройства активно используются для обжима многожильных кабелей, к тому же с их помощью изготавливаются высококачественные патч-корды.

Обжим без использования пресс-клещей

Не всегда под рукой есть специальный инструмент, поэтому далее рассмотрим, как выжать кусок интернет-кабеля без изгиба.

Основным инструментом станет альтернатива обжимным клещам — обычные плоские (шлицевые.

Этот способ более трудоемкий и трудоемкий, чем обжим клещами, но при отсутствии специального инструмента себя оправдывает. Правильно обжатый кабель работает так же хорошо, как и обычный.

Шаг 1. Снимаем изоляцию

Сначала удалите изоляцию с провода — вы можете аккуратно снять ее ножницами или использовать инструмент для зачистки проводов на плоскогубцах — вставьте, скрутите и кожух оторвется. Он хрупкий, поэтому снимается довольно легко. Снять утеплитель не так уж и много — от конца уходит всего пара сантиметров. Если ничего другого, то все вырежете. На плоскогубцах есть специальные отметки, на каком уровне следует разрезать подкладку.

Шаг 2. Расправляем провода

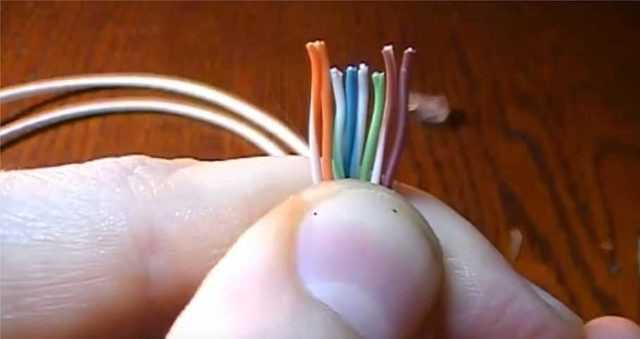

Теперь берем наши провода, распрямляем и располагаем по схеме распиновки. Дайте совет — попробуйте распрямить их карандашом или рукой — они станут гладкими и близко друг к другу — это то, что нам нужно.

Шаг 3. Обрезаем

Пришло время вырезать и выровнять наши пряди. Режем либо плоскогубцами, либо теми же плоскогубцами, но тоже ножом. Оставляем около дюйма чистой нити. С практикой научитесь точно настраивать расстояние.

Шаг 4. Попадаем в коннектор

Самая тяжелая часть. Теперь нам нужно вставить нашу конструкцию в соединитель. После вставки разъем опускается вниз. Почему сложно: пряди стараются не попадать в свои бороздки, залазить на соседей, загибаться, путаться

Здесь помогает рекомендация — терпение и еще раз внимание к карандашной обработке

Шаг 5. Вставляем до конца

После удара прижимаем кабель так, чтобы проводка полностью прекратилась. В этом случае обертка скроется в самом коннекторе. Если корпус не подходит к разъему, в будущем возможны переломы. Если реверс окажется коротким, нити не дойдут до ножей. Так что все со стажем и зрением.

Шаг 6. Опрессовка

А теперь самое время сжать наши ножи — о способах говорилось выше, но лучше всего использовать плоскогубцы. Взять и отжать.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на вашем компьютере или маршрутизаторе перед удалением инструментов. Иногда может не получиться с первого раза. Самый простой способ исправить ситуацию, прежде чем рассердиться, — снова сжать ножи, но посильнее. Часто помогает.

Если нет связи, обратите внимание на это:

• Кабели подключены точно по схеме? ты взлетел? Просмотрите разъем.
• Дошли провода до коннектора остановки? Удалось ли достать ножи?

Остальное можно отнести только к обрыву кабеля.

Изначально, перед тем, как обжимать сетевой кабель, можно такие крышки подключить. Они отлично защищают от перегиба возле разъема, но практически все без них живет. Видов много, в статье об этом не говорится. Для справки.

Настройка оборудования

Обжим кабелья UTP 5 cat. (Обжим витой пары) коннектором RJ-45

С развитием сетевых технологий всё больше и больше людей подключается к сетям ШПД интернет-провайдеров по ADSL либо FTTB. Всвязи с этим часто возникает необходимость сделать сетевой кабель (патч-корд) самому. Причина может быть разная — лень идти в магазин или нет желание платить деньги за то что можешь сделать сам. В любом случае при наличии инструмента и прямых рук обжать кабель (обжать витую пару) не сложно.

Для тех кто любит читать — ниже приведу краткий мануал.

Что нам понадобится: 1. Кабель UTP cat 5 (сетевой, пятой категории) он же — витая пара. Его вы можете приобрести в любом компьютерном магазине или на радиоэлектронном рынке.

Чтобы избежать проблем с сетью из-за некачественного кабеля — лучше на нем не экономить

Обращайте внимание при покупке, чтобы цвета внутренних жил кабеля легко распознавалась. Он бывает двух типов — 8 жил и 4 жилы

Кабель лучше брать восьмижильный и мягкий — работать с ним значительно проще.

2. Коннектор RJ-45 — в основном продаются в упаковках по 50 и 100 штук, но на радиорынке бывает продают и в поштучно.3. Обжимной инструмент Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.

Какой тип соединение вам нужен? Существуют два типа обжима сетевого кабеля, обычно используемые в компьютерных сетях — нуль-хабный (он же Cross-over ) и прямой (Straight-through).

нуль-хабный тип — Cross-over — используется для соединения двух компьютеров через сетевые карты, напрямую, т.е. не используется ни хаб,ни свитч, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется дополнительное сетевое устройство.

Прямой тип — Straight-through — передаёт сигнал напрямую из одного конца в другой, и используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, и т.п.).

Разобравшись с типом соединения — переходим к заделке кабеля. В разъём RJ45 кабель надо вставлять в соответствии с цветовой схемой.

Если вам нужен простой прямой патч-корд — обжать кабель (обжать витую пару) надо по одной и той же цветовой схеме с обоих концов. При это по какой из двух — без разницы — главное чтобы они совпадали. Если же нужен кросс-оверный (нуль-хаб) кабель — обжимать нужно один конец по схеме слева а другой — по схеме справа.

Последовательность действий:

— Снимаем изоляцию с сетевого кабеля. При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм., поэтому зачищать лучше всего на 2-2,5 см. Изоляцию с каждого из проводов снимать не нужно.

— Расплетаем жилы, выравниваем их и выставляем их в порядке, соответствующем цветовой схеме.

— Коннектор надо держать пластиковым фиксатором от себя вниз.

— Отсортированные и выровненные жилы в коннектор надо вставлять аккуратно и по направляющим до упора. Изоляция должна заходить в коннектор — иначе при активном использовании есть риск его оторвать. Перед обжимом витой пары ещё раз внимательно осмотрите кабель с коннектором. Все жилы должны быть заправлены ровно и без изгибов.

— Вставляем коннектор в разъём кримпера и зажимаем до упора.

Витая пара обжата, патч-корд готов к употреблению!

Разъем RJ45 распиновка

Разъем RJ45 обычно используется для подключения сетевых карт концентраторов к кабелям 10base-T и 100Base-TX в сети. RJ45 — это стандартный тип физического разъема для сетевых кабелей. Разъем RJ45 представляет собой 8-контактный модульный разъем с 8 контактами, используемый для подключения компьютеров через локальную сеть с помощью концентраторов. На сетевых картах пара 1-2 является передатчиком, а пара 3-6 — приемником. Две другие пары не используются. Перекрестные кабели используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штифты обычно соединяются по прямой линии как вперед, так и крест-накрест. Первоначально они использовались в качестве стандарта только для телефона, но позже были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждая из которых состоит из однотонного провода и полосы того же цвета. Для разъема RJ-45 существует два стандарта: T-568A и T-568B. Хотя имеется 4 пары проводов, 10BaseT / 100BaseT Ethernet использует только 2 пары: оранжевую и зеленую. Два других цвета (синий и коричневый) можно использовать для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A на обоих концах).

Цветная схема T-568A

1 Бело-зеленый.

2 Зеленый.

3 Бело-оранжевый.

4 Синий.

5 Белый и синий.

6 Оранжевый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

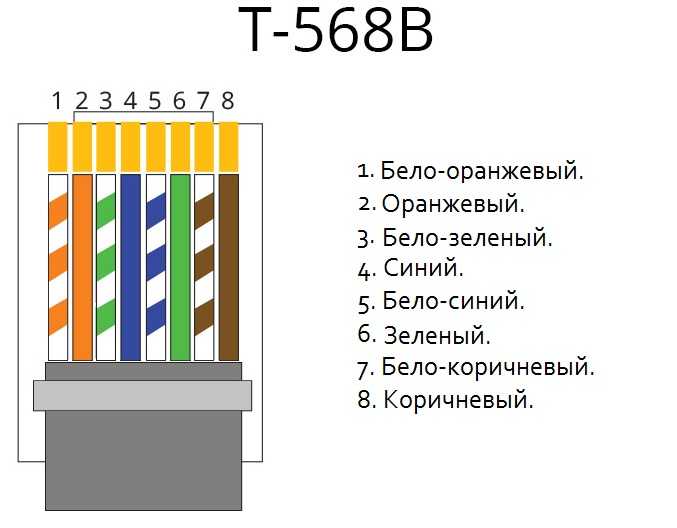

Цветная схема T-568B

1 бело-оранжевый.

2 апельсина.

3 Бело-зеленый.

4 Синий.

5 Белый и синий.

6 Зеленый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема rj-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

Распиновка для локальной сети, в которой больше 2х компьютеров:

1. Разворачиваем пары и выравниваем пряди в следующей последовательности (сверху вниз):
   1. Белый Апельсин,
   2. апельсин,
   3. белый зеленый,
   4. синий,
   5. синий белый,
   6. зеленый,
   7. бело-коричневый
   8. коричневый.
2. Выравниваем провода ровно в одной плоскости и отрезаем лишнюю длину пар так, чтобы примерно 1 сантиметр был не больше внешней изоляции.
3. Берем нитку в левую руку так, чтобы бело-оранжевая нить была дальше от вас, а коричневая — ближе к вам. Проверяем последовательность проводов по схеме в пункте 1.
4. Берем разъем 8P8C в правую руку с зажимом внизу и вставляем провод в разъем так, чтобы каждый провод попадал в отдельную ячейку. Всего 8 ячеек.
5. Опять же проверяем правильность расположения проводов, описанных в пункте 1.
6. Вставляем коннектор в обжимной инструмент. Вдавите провод до упора, чтобы все провода были глубже зубцов контактов разъема. И когти аккуратно стягиваем.
7. Так же все повторяем со вторым концом нити. Похоже.

Как правильно обжать кабель

Для обжима кабеля традиционно используется специальный инструмент — плоскогубцы. Внешне это клещи для опрессовки со специальными гнездами для разъемов.

ФОТО: skomplekt.com Самый популярный инструмент для нетворкинга

Для начала нужно удалить изоляцию с кабеля UTP. Для этого на гибочном станке обычно есть специальный механизм. Но можно снять утеплитель и вручную, с помощью подручных средств. Желательно обрезать провода так, чтобы они были одного размера примерно на 1,5 см, также в этом случае может пригодиться гибочный станок, который часто оснащен кусачками. Равномерно обрезанные нити укладываются согласно требуемой схеме распиновки.

ФОТО: radiolubitel.net Разъем — это полуфабрикат, который нужно лишь немного поработать, вставив внутрь кабель

А потом они вставляются в разъем, каждый на своем месте. После этого устройство со скрытыми проводами вставляется в гнездо захвата и фиксируется ручками. В процессе обжима металлические штыри разъема проникают в провода, обеспечивая надежный контакт. А пластиковый фиксатор зафиксирует кабель в изоляции, закрепив его еще больше. Эту же операцию необходимо повторить для другого конца кабеля. Все, кабель обжат.
