SHIVAKI STV-20L2. Ремонт, схема, сервис
SHIVAKI Model: STV-20L2
Panel: HT201V01-101
Inverter (backlight): 3V0+94V-0 SFP2066E_Ver1.0
PWM Inverter: BIT3106A
Power Supply (PSU): Adapter SAWA-01-483 (12v 5A) или BPD0023A—DZG
PWM Power: SG6841SZ
MOSFET Power: BA6N62 (SOIC-8 = OA4606), BA7K28
MainBoard: PA-0153 2TG SHFA060213535
IC MainBoard: MSP1250G -5.0, NTDA9381C330EG, TDA8959, AN17825A, MST9141B, AN17825A, 24C16
Тuner: TDQ-6F6/W126D
Общие рекомендации по ремонту TV LCD
Ремонт телевизора SHIVAKI STV-20L2 начинать целесообразно с внешнего осмотра всех составляющих его элементов, как внутренних электронных компонентов, так и внешних. Осмотру подлежат так же и корпусные элементы, кнопки управления, экран, разъёмы и шнуры. Любые внешние повреждения иногда могут подсказать ремонтнику дальнейшие действия по определению неисправности телевизора и локализации дефекта. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.
В случаях, когда телевизор SHIVAKI STV-20L2 не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, — скорее всего неисправен модуль питания AC adapter SAWA-01-483 (12v/5A) или BPD0023A—DZG или, что бывает гораздо реже, — отсутствует питание процессора на материнской плате. Диагностику блока питания всегда следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить диоды выпрямительного моста и силовой ключ BA6N62 план 8н (4606) . BA7K28 на вероятность лавинного или теплового пробоя.Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы типа N-FET выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора BIT3106A пит. SG6841SZ 2AO7512(8н), которую желательно проверить заменой.Если в схеме модуля питания применяется активный Корректор Коэффициента Мощности (ККМ), выявлять неисправности иногда становится несколько сложнее. Знания, опыт, интуиция и навыки в таких случаях имеют большое преимущество для успешного ремонта.
В тех случаях, когда у телевизора SHIVAKI STV-20L2 пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть
Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности.При ремонте инвертора SFP2066E_Ver1.0 часто для диагностики требуется отключить защиту, которая в целях противопожарной безопасности отключает его в любой нештатной ситуации, например, при неисправности или неравномерном износе ламп, что существенно затрудняет поиск дефекта.В таких случаях наиболее вероятен риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме
Диагностика и ремонт материнской платы SHFA060213535 осуществляется проверкой работоспособности стабилизаторов питания или обновлением программного обеспечения (ПО).
Владельцам и пользователям телевизора SHIVAKI STV-20L2 необходимо помнить, что самостоятельный ремонт без специальных знаний,навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Автопоиск телеканалов
Автонастройка цифровых каналов самый простой способ подключить все доступные каналы на телевизоре Томсон. Ведь после того как вы активируете данную опцию, ваше устройство само просканирует весь частотный план. Это может знать несколько минут, поэтому обязательно дождитесь окончания процесса, пока шкала сканирования не покажет сто процентов.
Первым делом подключаем антенный кабель в ТВ гнездо. Какой лучше использовать штекер читайте подробно здесь.
- Нажимаем на кнопку MENU для вызова главного меню. Название кнопки в зависимости от модели может отличаться но основные функции те же.

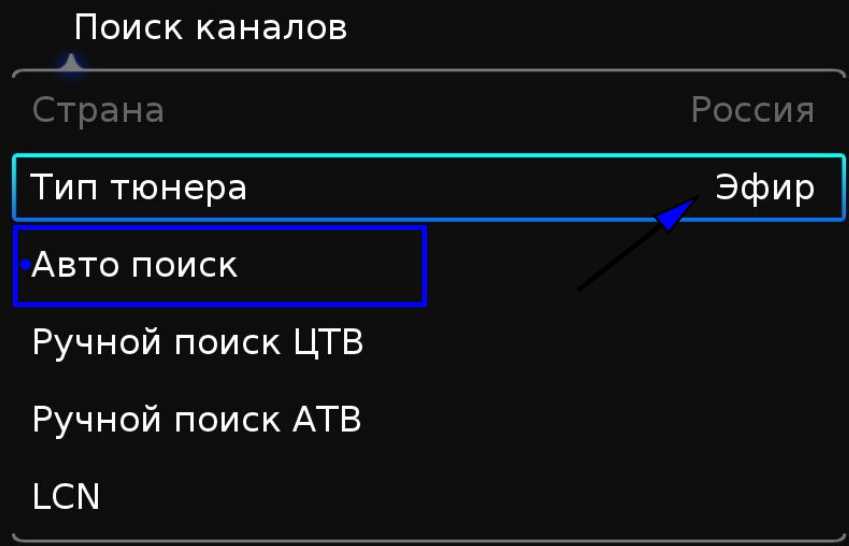

- Далее кнопками пульта выбираем пункт меню Поиск каналов.
- Выбираем свою Страну вещания.
Тип тюнера выбираем ЭФИР, если у вас антенное подключения. Для кабельного выбираем Кабель, спутниковое тв выбираем Спутник. Именно на данном этапе совершается большинство ошибок при настройки, неправильно выбранный источник сигнала не позволит вам найти программы
Поэтому внимательно обращаем внимание именно на этот пункт.
Далее рекомендую отключить опцию LCN, это нужно для сортировки найденный каналов.

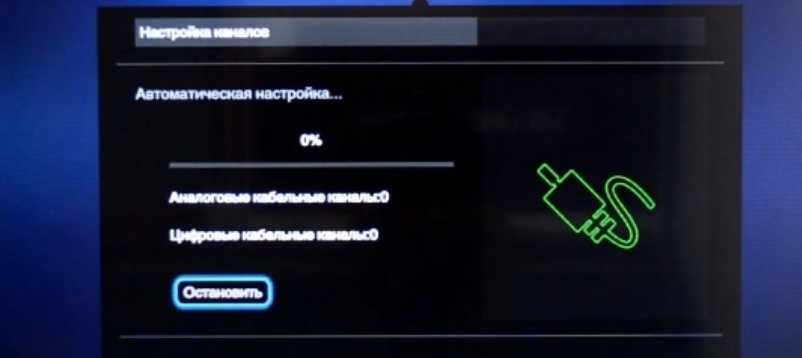

Ну после этого переходим в подпункт Автопоиск .
- Для режима кабельное ТВ нужно также ввести данные поиска.
- Есть несколько вариантов это Полный при котором телевизор просканирует все частоты и найдет все
- И Сеть при котором необходимо указать Начальную частоту, Модуляцию, ИД сети и скорость потока. Эти данные есть у вашего провайдера.
Индикатор мигает в определенной последовательности
Такой способ самодиагностики позволяет быстрее выявить неисправный компонент. В сервисных инструкциях на конкретную модель приведены так называемые коды ошибок, в которых каждая комбинация миганий индикаторов соответствует возможным отказам различных узлов телеприемника. Это значительно облегчает жизнь телемастеру при диагностике, направляя его по верному пути. Например, 13 миганий светодиода через паузу в телевизоре Sony на шасси FIX2 свидетельствует о проблемах с подсветкой. Неисправными могут быть инвертор или лампы, вот их мы и будем диагностировать. В качестве примера приведу таблицу с кодами ошибок телевизоров Philips на шасси Q552.1E LA. Первый уровень ошибок (Layer 1) мы видим сразу при возникновении дефекта, второй уровень (Layer 2) можно наблюдать, если перевести приемник в сервисный режим.
Подводя итог, можно сказать, что поведение светового индикатора в телевизоре при возникновении неисправности может дать массу полезной информации для успешной диагностики и локализации дефекта в конкретном блоке, способствуя успешному ремонту телевизора в целом.
Тёмный экран у телевизора Thomson T32C81
Последние вопросы
Руслан Телевизоры Thomson T32C81
Здравствуйте. Наш телевизор Thomson T32C81 включается, но его экран остаётся темным и нет звука, и подвески. Подскажите, пожалуйста, вероятные причины и что делать?
Возможно неисправны: блок питания, майн плата, процессор, цепи питания, микросхема памяти, сбой ПО.
Здравствуйте! Неисправность в мат.плате или БП
Проблема с питанием, слетела прошивка или неисправен процессор. Нужна диагностика с измерительными приборами.
05.12.2019 07:57 Aitim service
Возможно неисправен инвертор подсветки или блок питания. Нести в сервис.
Добрый день! Вариантов может быть много от блока питания до неисправности платы
Похожие вопросы
Тёмный экран более года назад Телевизоры Sharp LC-60LE740
Здравствуйте. 1. С пульта загорается индикатор на телевизоре Sharp LC-60LE740. 2. Экран темный. 3. В темноте видно, что есть подсветка экрана.
Гаснет экран у телевизора томсон более года назад Телевизоры Thomson T40D18SFS-01B
Здравствуйте, при включении телевизора Thomson T40D18SFS-01B, на экране сначала начинает загружаться надпись Thomsoh, а потом он гаснет. Нет ни.
У телевизора темный экран более 3 месяцев назад Телевизоры TCL L43S6FS
Добрый день. Телевизор TCL L43S6FS включается, но нет ни звука, ни изображения только темно синий фон, прошил, не помогло, что делать?
Thomson t32c81 нет подсветки
Блок питания: kps+l110c2-01 Main: T.MS6M181.12B.11293 Panel : LTA320AP05
| rosscemp писал: |
| Куда копать дальше? |
Можно сюда — http://monitor.espec.ws/section31/topic114128.html копнуть. А можно и сюда — http://monitor.net.ru/forum/viewtopic.php?t=558622#4649218
Выбирай сам.
| Борис Горбунков писал: | ||
Можно сюда — http://monitor.espec.ws/section31/topic114128.html копнуть. А можно и сюда — http://monitor.net.ru/forum/viewtopic.php?t=558622#4649218 Выбирай сам. |
исправился
| rosscemp писал: |
| исправился |
Чо-то ты быстро.
100нФ) на советские (220nf 630v)-проблему не решило.!
rosscemp, а прошивать пробывыл новой прошивкой в новую SPI?
Инструкция: ЖК телевизор Thomson T43D18SFS-01B
Извините, товара сейчас нет в наличии
Бесплатная доставкапо Красноярску
Дополнительная информация в категории Телевизор:
Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара: ЖК телевизор Thomson T43D18SFS-01B. Пожалуйста, сверяйте информацию о товаре с информацией на официальном сайте компании производителя.
Политика в отношении обработки персональных данных
1. Общие положения
2. Основные понятия, используемые в Политике
3. Основные права и обязанности Оператора
4. Основные права и обязанности субъектов персональных данных
5. Оператор может обрабатывать следующие персональные данные Пользователя
6. Принципы обработки персональных данных
7. Цели обработки персональных данных
8. Правовые основания обработки персональных данных
9. Условия обработки персональных данных
10. Порядок сбора, хранения, передачи и других видов обработки персональных данных
11. Перечень действий, производимых Оператором с полученными персональными данными
12. Трансграничная передача персональных данных
13. Конфиденциальность персональных данных
голоса
Рейтинг статьи
– Томсон
[]
ВикБел 17.05.2007 01:26
188857
ВикБел 17.05.2007 01:26
[]
Администратор 06.03.2005 11:01
179249
Администратор 06.03.2005 11:01
Томсон 42LB330B5 IFC230
1
0ctopus 06.11.2012 15:47
1952
– 06.11.2012 16:10
Томсон 21Ч300ГР.
Вальдемар Садыков 06.05.2012 01:34
1572
Вальдемар Садыков 06.05.2012 01:34
ЖК-телевизор THOMSON 19HS3142
1
us5euf 20.03.2012 22:50
2261
ВикБел 21.03.2012 00:14
ТОМСОН 26Е90Нх20
валерон76 29.02.2012 15:47
2324
валерон76 29.02.2012 15:47
Томсон 52TW610S –
3
elfmax 02.03.2012 16:48
2257
elfmax 02.03.2012 17:31
THOMSON SpeedTouch 716 v5 WL
stjoparus 01.08.2012 20:51
1871
stjoparus 01.08.2012 20:51
Томсон 40M71Nh30 MT01
2
Джамшуд 12.10.2011 10:58
4569
Джамшуд 12.10.2011 17:30
ЖК-дисплей Thomson 40M71Nh30 MT01
1
Джамшуд 12.09.2011 21:42
2899
Серега-64 12.09.2011 22:45
THOMSON 32M71Nh30 Ш.MT01.
5
ILNAR85 29.11.2011 13:07
6223
29.11.2011 23:27
ТОМСОН 20MG77C
4
камил6096 26.05.2011 22:11
4947
27.05.2011 00:22
DVD Томсон DPL-906VD
2
Vlad88 19.04.2011 19:30
2769
Vlad88 20.04.2011 20:49
ЖК-дисплей THOMSON 15A08F50
ziiic 03.10.2011 23:48
5584
ziiic 03.10.2011 23:48
ТОМСОН VIP-T8
1
шурча 16.01.2011 11:52
1898
РУЗИК40 17.01.2011 02:29
ТОМСОН DPL – 4000
2
TOSHAAA 01.05.2011 12:26
2716
TOSHAAA 01.05.2011 17:01
Телевизор THOMSON ICC20 –
13
Донат 31.07.2006 22:44
7392
asdfgh 28/12/2010 23:53
THOMSON ITC008 –
12
лок 10.03.2006 08:59
19321
ключа 11.11.2010 20:23
Томсон 15A0E60.
3
25.10.2010 22:58
3966
arvi2008 31.10.2010 23:28
THOMSON 14mh311kg
1
seregavgh 27.10.2010 11:01
5837
goga_tv 27.10.2010 11:13
Телевизор Thomson 61TW610S []
2
~ DS ~ 13.09.2010 10:36
2795
~ DS ~ 14.09.2010 08:51
Томсон 21MG10E
7
malih2993 @ 26.08.2010 14:29
8827
ВикБел 28.08.2010 17:32
ТОМСОН 32WZ840.ICC21
2
будет 28.08.2010 07:38
2353
будет 28.08.2010 08:19
Томсон 29ДМВ88Х
2
Сем 08.10.2010 18:38
2575
Сем 08.10.2010 19:10
/ THOMSON TM9670
квник 06.10.2010 18:36
2064
квник 06.10.2010 18:36
ТОМСОН 14МГ10К.
8
radiotech78 16.04.2010 17:30
6488
сум-41 26.05.2010 11:08
ЖК телевизор Thomson 32HR3230
Джедай 18.05.2010 17:05
2382
Джедай 18.05.2010 17:05
ТОМСОН 40М74НХ30
2
tvn1 03.01.2010 19:09
1663
georgi d 03.02.2010 15:50
Томсон TM9670
5
Кикор 17.02.2010 18:59
3243
Kicor 03.01.2010 13:03
mp3 Томсон tm9258
1
Стиш 28.02.2010 00:17
1773
ВикБел 28.02.2010 01:12
Томсон DPL 930 vd
2
ТомаМГ 26.02.2010 13:00
3571
georgi d 26.02.2010 14:17
THOMSON 436 / TX807 C ЕС
1
15.02.2010 08:54
2437
РУЗИК40 15.02.2010 08:59
: 7 2 3 6
THOMSON 32M71Nh30 Скачать руководство по обслуживанию, схемы, eeprom, информацию по ремонту для специалистов по электронике
Üdv mindenkinek!
Fent nevezett készülék stby.-ból nem indul.A tápok rendben (24V-12V-5V-3.3V), táv-val és nyomógombbal is indulna, led kialszik aztán a “nagy semmi”. Köszi
Üdv!
Fenti tv tápja bekapcsoláskor csak zakatol, a piros led ütemesen villog kb 1Hz-el, semmire nem reagál.
Амит эддиг чиналтам веле:
CP024 47u-t cseréltem a грунтовка oldalon
CP080, CP090, CP092-t и т. Д.
Zárlatot egyik tápágon sem mérek
Usys-en csak egy 60W-os izzó lóg, bekapcsoláskor egyáltalán nem terhelhető 0V mindenhol csak zúg a trafó
Ha a sorvég be van kötve, akkor mérhető Usys 112V, + UA 24V, Ustby 8V, UPOS 3,3V, de a TDA9351 14-es TVProc Vcc lába nem kap 8V-ot az STV-n keresztül, így az 5VON sem jön, mert az STV disabled lába 0V-on van.TDA 1-es lába 0V-on.
Nem egyszerű táp az biztos. Opto helyére betettem egy 10k potit, indítva megint semmi. Ha egy pillanatra kiveszem az izzót és vissza teszem, akkor beindul, a trafó zizegése megszűnik, terhelhető, feszültségek rendben kivéve az STV 8-as lábát.
Kh nincs, DP027 zéneren kb 15V indulgatáskor.
Szép estét urak!
Van nálam a fent említett típusú TV, ismét ….
Mert már egyszer volt, sorvég tranyó hibával.
Akkor csere volt, tettem be újat, rajz szerintit.Ment Egy darabig (pár hónapig) aztán elkezdett rosszalkodni.
Sortáp rendben van, 114V.
Teljesen határozatlan időnként kikapcsol készenlétbe.
Bekapcsolom, megy tovább, aztán egyszer csak újra …. vagyis sokszor … kikapcsol
A kép szép, semmi hibát nem látok leállás előtt.
Van esetleg valami jellemző hiba ezen típusban?
Hogyan lehet ebben így hibát keresni, nem tudom mikor fog leállni?
Кёсёнём, előre!
Тибор
Üdv!
Fent emlegetett, szerkezetbe a nagyfeszkábelt, nem dugták vissza rendesen.Vezeték vége megégett, letisztítva újra vissza téve halk áthúzás hallatszik. Lehet e normálisan szigetelni valamivel, vagy kuka? Köszönöm.
Практика ремонта
Телевизор Thomson T32D15DH-01B
Поступил в ремонт телевизор с заявленной неисправностью:
Произведено вскрытие и осмотр деталей.
Состав: TP.S512.PB83 — Блок питания и Майн в одном лице.
Диагностика показала: нет подсветки.
Произведено вскрытие матрицы телевизора. Телевизор прямо таки просто предназначен для ремонта.
Матрица вскрывается не снимая передних хрупких компонентов — корыто отделилось легко:

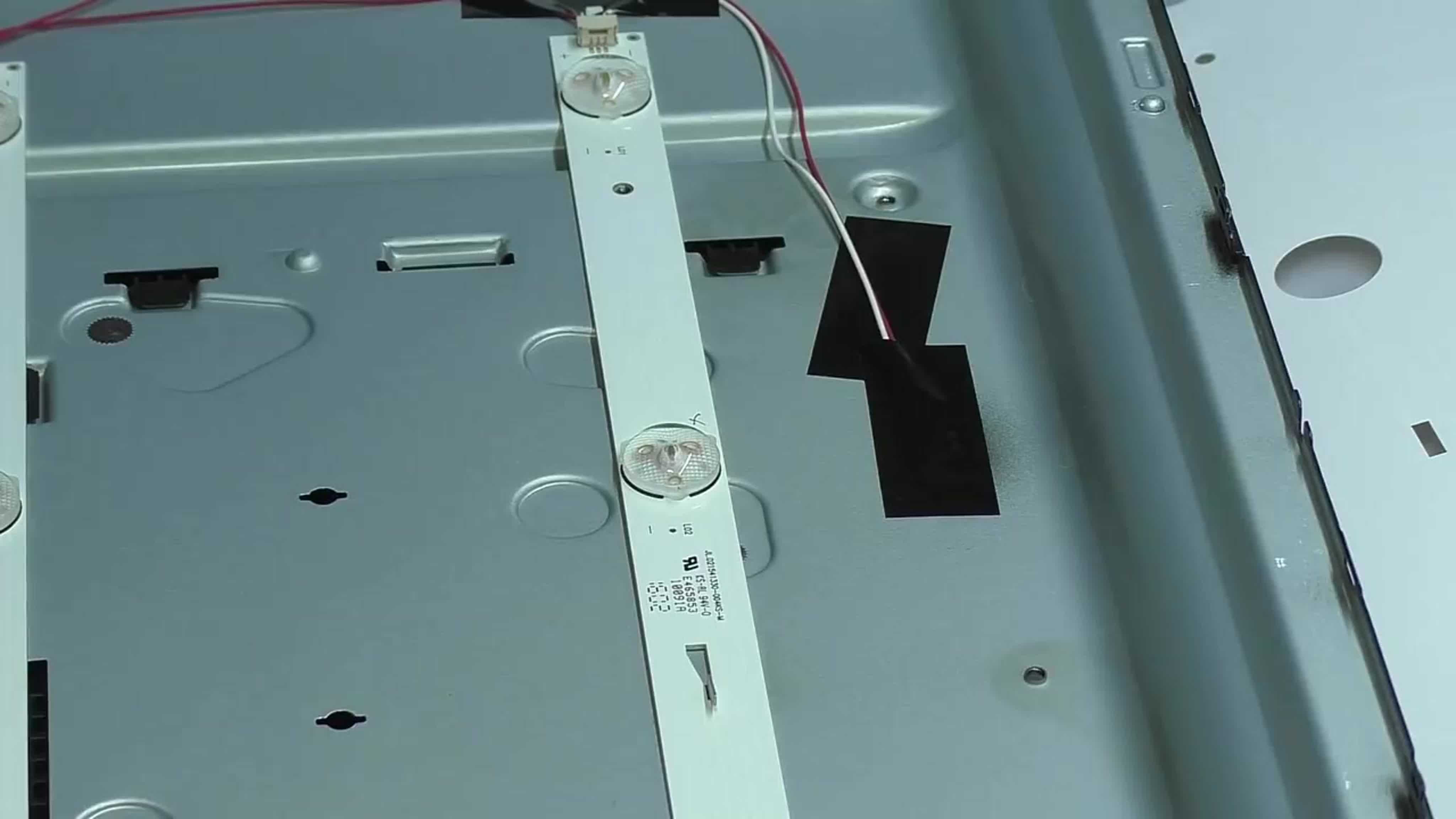

Подсветка данного телевизора состоит из двух светодиодных планок 32HR331M09A5 v1
9 светодиодов (3 V 1W) длина одной планки 577 мм
Комплект светодиодных планок для ремонта подсветки пожно приобрести здесь:
Данный комплект выполнен на алюминиевой подложке, что улучшает отвод тепла и увеличивает срок службы светодиодов
Неисправны по одному светодиоду в каждой из планок. произдедена замена светодиодов аналогично статье по ремонту LG 540-й серии
Дабы пожелать данному аппарату счастливых долгих лет показа новостей Россия 24 и других телепрограмм было решено доработать схему питания светодиодных лент, дабы уменьшить ток проходящий через светодиоды и убивающий их.
По словам клиента телевизор проработал меньше года. Гарантия еще не закончилась , но нет возможности отправить по гарантии (покупали в ооочень в далеком городе).
Ну видать подобные телики сразу после покупки нужно нести к нам в сервис , если че..
TP.S512.PB83 Доработка. Уменьшаем ток подсветки.
Датчик тока в данной модели телевизора представляет собой ряд нискоомных резисторов, соединенных между собой параллельно. На схеме данного блока:
Минус светодиодных лент соединен с несколькими резисторами, соединенными парралельно, и пином LED-FB,
Они по сути и являются датчиком тока. находим их в схеме и убираем один из резисторов. В данном случае я убрал RB840.:
Измерил ток и получил 290 mA вместо заводских 400 mA — при которых светодиоды просто «не вывозят»:
И посмотрел очередную серию «Полицейский с Рублевки»:
Пульт для телевизора Томсон
Внешний вид пульт для телевизора Томсон и описание кнопок.
MUTE — без звука. Нажмите на эту кнопку для временного отключения звука. Кнопка ON — включение и выключение телевизора Кнопки 0. 9 — для выбора канала телепередач Кнопка Info — информация о текущем состоянии Кнопка Return — возврат к предыдущему каналу Кнопка Sourse — выбор источника входного сигнала
Кнопка Menu — вход в режим меню Кнопки стрелки — навигация по меню и регулировка величин Кнопка ZOOM — ВЫбор формата изображения. В режиме USB не поддерживается Кнопка ОК — подтверждение выбора Кнопка Text — переключение режимов телетекста. В некоторых моделях телевизоров Thomson не поддерживается. Кнопка Exit — выход из меню
Кнопка Vol +- — регулировка громкости Кнопка TV — выбор ТВ режима Кнопка List — вывод списка каналов. Повторное нажатие выводит список избранных каналов Томсон Кнопка CH(P) — переключение каналов. В моделях с телетекстом, также служит для перелистывания страниц Кнопка Subtitle — выбор языка субтитров для цифрового канала Кнопка Guide — выбор электронного гида программ, функция доступна только для цифровых каналов. В режиме USB медиа плеера, выбор меню опций воспроизведения
Кнопка Rec — запись PVR просматриваемой программы. Доступна при подключенном USB устройстве Кнопка TimeShift — включение функции временного сдвига просматриваемой программы. Доступна при подключенном USB устройстве Кнопка Lang — выбор типа звука для просматриваемого аналогового канала. Выбор языка для цифрового канала. Кнопки цветные На нашем сайте можно скачать Пульт для телевизора расположение и обозначение кнопок дистанционного управления, а также инструкцию и Руководство пользователя
Меню настройки изображения телевизора Томсон
Выберите режим изображения, который подходит для вас наилучшим образом. Можно выбрать персональный режим изображения и настроить параметры: Контрастность, Яркость, Насыщенность, Оттенок, Резкость, Цветовой тон, Формат изображения. В подменю Дополнительные настройки телевизора Thomson, можно выбрать и настроить параметры: Шумоподавление, Динамический контраст.
Меню настройки звука телевизора Томсон
В этом разделе можно выбрать подходящий для вас режим звуковых настроек. Можно настраивать следующие параметры: Нижние и Верхние частоты, Баланс звука, Автоматическую регулировку Усиления АРУ, Объёмный звук, Эквалайзер, Аудиодескрипция — описание происходящего на экране для слабовидящих людей, Тип Звука.
Меню настройки каналов телевизора Томсон
Меню настройки каналов телевизора Thomson, используется для выбора параметров, настройки, редактирования всех телевизионных каналов. Тип подключения- позволяет выбрать подключение через антенну или к кабельной сети. Автопоиск- опция позволяет искать, находить и сохранять все доступные каналы. Ручной поиск- опция позволяет начать ручной поиск с текущей частоты. Редактор каналов — опция позволяет: удалить, переместить или пропустить найденные каналы. Для операций с каналами используйте цветные клавишы ПДУ. Интерфейс СI+- опция показывает информацию о подключенном модуле расширения. Информация о сигнале- опция показывает информацию о цифровом канале. Некоторые из указанных функций доступны только в режиме цифровых каналов (DTV).
THOMSON 32M71Nh30, Chassis MT01 – THOMSON
…были демонтированы с планок , подготовлены посадочные места на планках и установлены новые светодиоды :
Фото родных светодиодов :
Фото установленных светодиодов выше…
Подсветка состоит из двух планок , соединённых параллельно и “несущих на борту” по 28 светодиодов , соединённых последовательно
Доработка ЗДЕСЬ
Светодиоды брал ЗДЕСЬ (№1)
Теперь самое “ОНО” , из-за чего и создана данная тема…
Ремонт подсветки данных аппаратов усложняется оплавлением рассеивателя и его растрескиванием – обычно по-середине и часто до половины (на фото видно
Так вот , пока аппарат ждёт заказанного нового комплекта ПОДСВЕТКИ (по желанию клиента) и подходящего рассеивателя , было решено попытаться выяснить , в чём может быть причина такого дефекта
Скрытый контент виден только участникам форума
R9873 установлен 2.2 Ohm :
2)
Скрытый контент виден только участникам форума
R9873 установлен 1.5 Ohm
3)
Скрытый контент виден только участникам форума
R9873 установлен 1.0 Ohm
…место установки термопары :
…так что мыслей не очень-то и много.. ЖДУ ВАШИХ
P/S : жду комплект подсветки (как-бы “оригинал” – из Кореи идёт) дабы на нём ещё раз проверить показания приборов
THOMSON 32MT02Y1. Ремонт, схема, сервис
THOMSON Model: 32MT02Y1
Chassis/Version: MT-02
Panel: V320B1-L04 Rev.C1
T-CON: 1320B1-16A. T-CON V320B1-C04
Inverter (backlight): integrated into MainBoard
PWM Inverter: OZ964GN
Power Supply (PSU): 40-MON37A-PWD1XG
PWM Power: VIPer22A, NCP1653, NCP1377B, LM393
MOSFET Power: 2SK3568, STW20NM50
MainBoard: 40-MT02ME-MAE4XG
IC MainBoard: CPU: MT8202AG, EEPROM: 24С32, NAND FLASH: S29AL016M90TFI02
Тuner: 1320B1-16A. T-CON V320B1-C04
Возможные проявления дефектов
– Телевизор THOMSON 32MT02Y1 не включается. Отсутствуют какие-либо признаки работоспособности. Индикаторы на передней панели не светят и не мигают, телевизор на кнопки управления не реагирует.
В некоторых из таких случаев оказывается неисправным основной импульсный источник питания – модуль 40-MON37A-PWD1XG.
Необходимо тогда замерить его выходные напряжения и, в случае их отсутствия, следует проверить силовые ключи (2SK3568, STW20NM50) и выпрямительные диоды преобразователей на вероятность КЗ.При любых пробоях во вторичных цепях, преобразователь может работать в аварийном режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще обрывается сетевой предохранитель, либо токовый датчик в истоке ключа.Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры VIPer22A, NCP1653, NCP1377B, LM393, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
– Нет изображения, но звук есть, на пульт реагирует. Либо изображение появляется при включении и сразу пропадает
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.Если при диагностике неисправности, требуется отключить защиту инвертора, появляется риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме. – Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует
– Индикатор моргает или светится постоянно, телевизор не включается, на пульт не реагирует.
Ремонт или диагностику материнской платы 40-MT02ME-MAF4XG следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
В отдельных случаях для ремонта платы MB (SSB) может потребоваться замена чипов – CPU: MT8202AG, EEPROM: 24С32, NAND FLASH: S29AL016M90TFI02 на новые или заведомо исправные. В случаях применения технологий BGA, дефекты обычно локализуются методом прогрева.
При подозрении на неисправность тюнера 1320B1-16A. T-CON V320B1-C04, в первую очередь необходимо убедиться корректности программного обеспечения, а так же в наличии нужных уровней напряжений питания и импульсах обмена данными с процессором по шине I2C на соответствующих выводах тюнера.
Следует помнить! Попытки самостоятельного ремонта телевизора THOMSON 32MT02Y1, при отсутствии необходимой квалификации и опыта, категорически не рекомендуются и чреваты негативными последствиями, вплоть до полной неремонтопригодности устройства!
