Shivaki

Радиосхемы. — Инверторы и ИИП SONY

Наименование, применяемость
Состав

Схема блока питания GS5 Sony SE2Sony KDL-20B4050Sony KDL-23B4050Sony KDL-26B4050
 IC6202 MCZ3001DBIC6202 MIP2h3IC6400 TDA8933

Схема блока питания G2HE Sony AZ1-L APS-252\ APS-253\ APS-254\ APS-254WKDL-40EX405KDL-40EX406KLV-40BX400 KDL-40EX407
 IC6301 CXA3809MIC6101 MIP2h3

Схема блока питания G2BS Sony KDL-40CX520 AZ2-F APS-281 1-732-411-11 1-883-803-11
 IC6101 MIP2h3IC6301 CXA3810M-T6

Схема блока питания G2AS Sony KDL-32CX520 AZ2-FAPS-280
 IC6101 MIP2h3IC6301 CXA3810M-T6

Схема LED-драйвера 1-883-300-41 Sony AZ2-FSony KDL-60EX725


Схема инвертора D4Z 1-876-292-21 Sony EG1LSony KDL-52Z4500
 IC6701 OZ9970IC6702 LD1117S50IC6703 LM339DT(A)

Схема инвертора D5 1-876-294-12 Sony EG1LSony KDL-40Z4500Sony KDL-46Z4500Sony KDL-52Z4500


Схема блока питания- LED драйвера G6B 0-000-000-04 Sony AZ1-LAPS-261KDL-46HX805
 IC6502IC6201 MIP2h3IC6701 CXD9969PIC6750 NJM2904M(TE2)

Схема блока питания- инвертора IP3N 1-878-773-22Sony KDL-40WE5Sony KDL-40VE5Sony KDL-46VE5Sony KDL-52VE5
 IC6102 CXD9969PIC6501 FA5501ANIC6300 MM3313AFIC6701 LX1692FIC6703 BA10339FIC6200 MIP2h3

Схема блока питания 1-686-343-13 Sony KE-42XBR900
 IC601 MIP2C20MP1SO

Схема блока питания G8 1-883-933-11 Sony AZ2-FKDL-55EX720KDL-55EX723
IC6600 CXA3812MIC6700 NJM2904MIC6702 NJM2831F09

Схема блока питания G10 1-883-912-12 Sony AZ2-FKDL-32E720KDL-32E723
IC6101 CXA3810M-T6IC6801 NJM2904MIC6351 STR-Y6765

Схема блока питания-инвертора G9B 1-474-257-11APS-274KDL-40NX710KDL-40NX711
IC6301 R2A20117SPIC6501 CXD9969PIC6101 MM3313AFIC6102 MIP2h3IC6701 CXD9969P

Схема блока питания G3 1-883-861-11APS-282KDL-46BX420KDL-46BX421
IC6500 L6562IC6100 CXD9841PIC6200 MIP2h3

Схема блока питания GE2 Sony AZ2-FGE2A APS-288 APS-289Sony KDL-32EX525Sony KDL-32EX427Sony KDL-32EX527
IC6101 CXA3809AM-T6IC6601 NJM2904M(TE2)IC6501 MM1302GFBEIC6351 STR-Y6763

Схема LED-драйвера GL-46 1-877-581-11 Sony EZ1Sony KDL-46XBR8
IC6700 CXD9841PIC6880 SI-8005QIC6750 NJM2904MIC6800 CXD9841PIC6900 CXD9841PIC6850 NJM2904MIC6950 NJM2904M

Схема LED-драйвера GL-55 1-877-581-11 Sony EZ1Sony KDL-55XBR8
IC6700 CXD9841PIC6880 SI-8005QIC6750 NJM2904MIC6800 CXD9841PIC6900 CXD9841PIC6850 NJM2904MIC6950 NJM2904M

Схема блока питания G7 1-877-272-11 Sony EZ1Sony KDL-55XBR8
IC6600 R2A20112DD

Схема блока питания G6-55 1-877-271-12 Sony EZ1Sony KDL-55XBR8
IC6500 R2A20112DDIC6200 MIP2h3IC6300 MM3313AFIC6100 CXD9841P

Схема блока питанияG6-46 1-877-271-12 Sony EZ1Sony KDL-46XBR8 Sony KDL-46Z4500Sony KDL-52Z4500Sony KDL-40XBR7
IC6500 R2A20112DDIC6200 MIP2h3IC6300 MM3313AFIC6100 CXD9841P

Схема блока питанияG6AW 1-883-922-11APS-299Sony KDL-55EX720Sony KDL-55EX723
IC6501 CXA3811M-T6IC6201 MIP2h3IC6151 CXA3799AM-T6

Схема блока питания G1H Sony 1-474-052-11APS-229Sony KDL-32S3000
IC6101 FA5501AN IC6104 CXD9841P IC6105 MIP2h3

Схема блока питания-инвертора G3L 1-863-575-12 Sony KDL-V40A12USony KDL-W40A11E
IC6100 UC3854BNIC6420 XRA10324AFIC6300 STR-A6169IC6500 CXD9841MIC6700 CXD9841M

Схема блока питания G4E  1-882-224-11 Sony AZ1-LAPS-265KDL-40HX800KDL-40HX803KDL-40HX805
IC6101 MIP2h3IC6301 CXA3809AMIC6302 CXD9969P

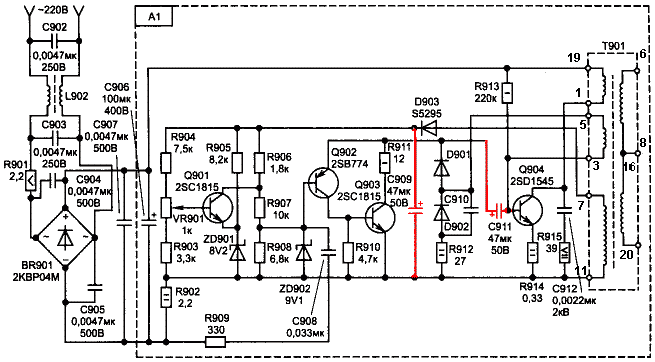

Что делать, если телевизор Shivaki не включается?

Продукция компании Shivaki известна своей надежностью, долговечностью и хорошим качеством сборки. Однако, проблема, из-за которой телевизор Shivaki не включается, может застигнуть владельца техники врасплох. Это может говорить, как о незначительной неполадке устройства, с которыми пользователь сможет справиться самостоятельно, так и о существенной поломке, для решения которой потребуется помощь опытного мастера сервисного центра «Сделано!».

Данная проблема может образоваться из-за скачков напряжения в электросети, программного сбоя, неисправности блока питания, перегорания конденсатора, неполадки системной платы или же поломки иных деталей аппарата.

Почему телевизор Shivaki не включается?

В зависимости от причины неисправности, телевизор может вести себя по-разному:

• светодиод на панели устройства мигает несколько раз — конкретное количество миганий говорит об определенной неисправности (самодиагностика);
• лампочка горит постоянно — это сообщает о том, что на блок питание идет ток, однако защита блока не дает включить аппарат;
• индикатор не горит — это может сигнализировать о поломке блока питания;
• телевизор издает нехарактерные звуки: щелчки, треск и др.

Диагностика, которую выполняют наши мастера на первом этапе, обязательно покажет реальную причину некорректного поведения устройства. Но, прежде чем звонить в наш сервис, мы рекомендуем владельцам техники сделать следующие действия:

• отключить устройство и попробовать активировать его с кнопки на панели, а не с пульта;
• отключить прибор на 20-25 минут;
• проверить срок годности батареек в пульте;
• отсоединить от телевизора посторонние внешние приборы.

Если вы провели эти действия, но телевизор Shivaki не включается, как и прежде — смело звоните в наш сервис-центр и мы пришлем специалиста, который в минимальные сроки выполнит ремонт на дому.

Профессиональный ремонт телевизоров Shivaki

Отталкиваясь от результатов диагностики, специалист готов осуществить ремонт или замену следующих компонентов:

• блока питания;
• инвертора;
• микросхемы;
• конденсатора;
• других компонентов.

Современные телевизоры Shivaki имеют достаточно сложное устройство, поэтому выполнить ремонт своими силами практически невозможно. Компания «Сделано!» всегда готова прийти на помощь нашим клиентам. Мы предоставляем услуги в Москве и Санкт-Петербурге.

Практика ремонта

Поступил в ремонт телевизор

с неисправностью «нет изображения».

Состав телевизора SHIVAKI STV-32LED17: MAIN: TP.S512.PB83 LED DRIVER: SN51DP PANEL: PT320A T01-1 (PA320HDW-DN4ZW1)

Произведена разборка матрицы телевизора с целью диагостики исправности светодиодов.

При разборке матриц подобных телевизоров будьте особо внимательны. Очень часто стекло матрицы приклеено к рамке скотчем и в последнее время черным герметиком. Может быть проклеено при сборке в нескольких местах, что затрудняет демонтаж стекла. В данном случае вверху стекло матрицы PT320A T01-1 было приклеено к рамке черным герметиком:

Для безопасного демонтажа необходимо прогреть герметик или скотч феном небольшой температурой до 200-250 градусов и для последующего отделения стекла применять инструменты используемые для демонтажа татчскринов телефонов у которых татч приклеен скотчем.

Произведена проверка светодиодов:

В данном случае подсветка состоит из двух светодиодных лент по 6 светодиодов:

Характеристика установленных светодиодов:

• Напряжение: 6V
• Размер: 3030
• Мощность: 1.8W

Проверку светодиодов выполняем используя источник тока с напряжением 6 вольт. На светодиодных линейках имеются контрольные точки для проверки. Данный тип светодиодов рассчитан на большой ток до 300mA, сами светодиоды выполнены на двух кристалах для увеличения яркости свечения. Однако большой ток заложеный в схеме питания светодиодов приводит к раннему выходу их из строя, часто даже в течении 2-х,3-х лет эксплуатации.

Исправные светодиоды должны светиться от источника питания:

Для замены светодиодов необходимо использовать нижний подогрев, так как линейки выполнены на алюминиевой подложке и прогрева одним лишь феном будет недостаточно, тепло будет успевать рассеиваться по теплопроводному алюминию, не давая нормально расплавить место пайки:

Комплект светодиодных линеек для ремонта подсветки телевизора SHIVAKI STV-32LED17:

Маркировка на оригинальных лентах на фото ниже:

TP.S512.PB83 доработка и уменьшение тока.

Как было описано выше, большой ток, заложенный заводом изготовителем для питания подсветки, приводит к выходу светодиодов из стороя, поэтому после ремонта подсветки телевизоров на базе платы TP.S512.PB83 требуется обязательная доработка с целью уменьшения тока питающего светодиоды и продления срока их службы.

Подсветкой в данном случае управляет драйвер SN51DP. Ток в данной схеме регулируется по выводу PIN5 — «LED-FB» микросхемы SN51DP:

Для уменьшения тока необходимо удалить из данной схемы один из резисторов RB837-RB840.

Замеры тока до доработки показали значение в 290 mA :

Убираем резистор RB840. Ток ограничивается значением в 210 mA.

Можно еще более уменьшить ток убрав из схемы еще один резистор. Такая же доработка произведена ранее на телевизоре Thomson T32D15DH-01B в котором ток составлял значение в 400mA. (в том случае присутствовал в схеме RB837, в нашем нет его, поэтому ток был завышен еще более из-за другого колличества светодиодов — 18 шт по 3V)

Сервисное меню телевизора SHIVAKI STV-32LED17:

для входа в сервисное меню используйте комбинацию: menu+1+1+4+7.

На вкладке PANEL SETTING имеетя возможность регулировки уровня подсветки. Уменьшение тока можно произвести также с помощью настроек данного меню. Пункт BACKLIGHT VALUE позволяет регулировать значение уровня подсветки в пределах от 0 до 100 единиц. В заводских настройках значение было установлено на максимум 100 единиц, я уменьшил до 60-ти:

Итак, после выполненных работ телевизор вернулся в рабочее состояние:

Ремонт телевизора TOSHIBA 32KL933R

Общие рекомендации по ремонту TV LCD LED

Ремонт телевизора TOSHIBA 32KL933R следует начинать с диагностики неисправности, которая предполагает внимательный осмотр внешних и внутренних элементов устройства. Часто по определённым внешним признакам может появиться возможность сделать определённые выводы о причинах выхода из строя тех или иных элементов схемы ещё до проведения необходимых измерений, что позволит определить дальнейший алгоритм поиска неисправности и локализации дефекта. Если обнаружились обуглившиеся резисторы, вспухшие электролитические или металлокерамические конденсаторы, кольцевые трещины в пайках выводов трансформаторов или греющихся элементов, целесообразно установить причины и последствия возникшей неисправности, а так же произвести проверку связанных элементов и узлов. Если TOSHIBA 32KL933R не включается, никакие контрольные лампочки на передней панели не горят и не моргают, следовательно, есть очень большая вероятность неисправности модуля питания 17IPS19-3. В некоторых случаях может быть неисправен только лишь стабилизатор питания процессора. При отсутствии вспухших конденсаторов фильтра вторичных выпрямителей, диагностику блока питания следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить все силовые полупроводниковые элементы первичной цепи — диоды и транзисторы на вероятность лавинного или теплового пробоя. Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы в импульсных источниках питания (ИИП) выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора ICE3BR0665J (8), которую желательно проверить заменой.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности LED-драйвера (преобразователя питания светодиодов подсветки панели LTA320AN12 T01). В таких случаях проверке подлежит и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего LED-драйвер. Для проверки исправности светодиодов, а так же контактных соединений в цепи линеек необходима разборка панели. Чтобы выявить обрыв в линейках светодиодов без разборки панели потребуется источник тока. Открыть переходы, соединённые последовательно, простым мультиметром невозможно, необходимо напряжения в несколько десятков вольт.

Диагностика и ремонт материнской платы 17MB62-2.5 осуществляется проверкой работоспособности стабилизаторов или преобразователей питания чипов модуля. В некоторых случаях требуется обновление программного обеспечения (ПО).

Если телевизор нормально работает от внешних устройств, но не настраивается на телевизионные каналы, возможна неисправность тюнера SUT-RE216TN. В таких случаях в первую очередь следует убедиться в наличии напряжений питания на соответствующих его выводах, а так же питания варикапов (30-33V).

Внимание владельцам! Попытки самостоятельного ремонта телевизора TOSHIBA 32KL933R не рекомендованы производителем и могут привести к серьёзным негативным последствиям!

Как прошить телевизор Shivaki

В современных телевизорах находится несколько типов микросхем памяти хранящих информацию для различных устройств. Соответственно используются разные прошивки и методы. Пользовательское обновление ПО (находящегося в NAND-Flash памяти) происходит через USB интерфейс (через флэшку) или непосредственно в меню телевизора через интернет. Системная память (SPI-Flash и EEPROM) обновляется мастерами с использованием программаторов.

Внимание ! Находящиеся здесь файлы предназначены для теле-мастеров, которые понимают какую память и для чего обновлять. Если Вы пользователь телевизора, советуем покинуть этот сайт

Для того что-бы окончательно убить свой аппарат вы можете воспользоваться кучей других интеренет-сайтов рассчитанных на пользователей. Этот сайт для мастеров, а не для пользователей !

Информация для мастеров

В архивах находятся дампы прошивок телевизоров Shivaki. Файлы рассчитаны на программирование с помощью универсальных программаторов через SPI интерфейс (FLASH), или по шине I2C (EEPROM). Файлы в формате BIN, сжаты архиватором RAR.Учитывайте, что несмотря на общее сходство, каждая марка имеет свои особенности прошивки. Внутри многих архивах находится подробное описание по конкретной модели. В случае, дополнительных вопросов, задавайте их в нашем форуме, где основными посетителями являются специалисты по ремонту.

В случае отсутствия необходимого файла вы можете запросить его в форуме в разделе Поиск прошивок либо посмотреть более свежий каталог Прошивки LCD телевизоров

Разборка и ремонт китайского блока питания HKA-12100EC-230

Приветствую, друзья! Сегодня расскажу про разборку и ремонт китайского блока питания. Достал из стола старенький китайский блок питания – понадобилось мне запитать видеокамеру наблюдения на 12 В. Этот китайский блок питания трансформаторный, модель  HKA-12100EC-230 и весит прилично. Выдает ток до 1000 мА. Смотрим на шильдик блока питания – там активная потребляемая мощность 26 Вт, а полная мощность на выходе 12 ВА. Если представить, что активная мощность на выходе составляет около 80% от полной выходной мощности, то КПД (коэффициент полезного действия) такого блока питания будет всего около 37%.

Как разобрать склеенный блок питания

Это ожидаемо от простейшего трансформаторного источника питания. Только вот беда – на выходе по нолям – нет напряжения. Меряем сопротивление на выходе – показывает какие-то цифры – это сопротивление выходного моста по постоянному току. Меряем сопротивление на вилке блока питания – бесконечность, значит виновата первичная обмотка трансформатора. Блок питания клееный, как и большинство таких блоков, поэтому беру скальпель, ставлю его в шов между двумя половинами и нехитрыми ударами молотка, раскалываю его надвое.

Внутри ничего неожиданного – трансформатор, выпрямительный диодный мост и сглаживающий конденсатор. Проверяем нет ли короткого замыкания в конденсаторе и живы ли диоды.



Проверяем пайку на наличие микротрещин и холодной пайки – китайцы в спешке паяли все-таки.

Переворачиваем трансформатор к себе тем местом, куда заходят высоковольтные провода – в простонародии «первичка».

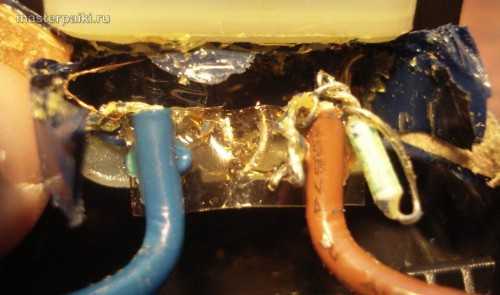

Термопредохранитель — частая причина поломок трансформаторных блоков питания

Скажу сразу – тут спрятан термопредохранитель – перегорает и разрывает цепь первичной обмотки при достижении температуры обмоток 126 градусов Цельсия, хотя на шильдике блока питания нарисовано 130 градусов – по видимому округлили. Расковыряв аккуратно изолирующие пленки, видим его тут как тут. При сгорании его сопротивление равно бесконечности.

По уму нужно выпаять этот термопредохранитель и впаять новый, но для лабораторного исследования, я решил его просто замкнуть накоротко, тем более подходящего термопредохранителя у меня не было. В итоге я его закрутил вокруг самого себя, тем самым скрутив контакты.

Капелька припоя для надежности контакта не помешает.

Все! Упаковываем этот маскарад обратно в нишу трансформатора и изолируем все вокруг. Можно использовать изоленту или компаунд. Я залил все эпоксидкой и остался доволен.

Склеить две половины блока питания предпочитаю в некоторых местах с помощью суперклея. Блок питания работает уже пару месяцев без перерыва.

Правда питание такого источника нестабильное, так что любителям электронных ламп можно спаять ламповый стабилизатор напряжения.

На этом завершаю свой рассказ про разборку и ремонт китайского блока питания HKA-12100EC-230 своими руками.

Удачных ремонтов!Всегда с Вами, Мастер Пайки.

Современные прошивки ТВ Shivaki

Прошивки ТВ сайта Monitor

• Прошивка SHIVAKI 49-9000
• Прошивка SHIVAKI STV-15L3
• Прошивка SHIVAKI STV-16LED1
• Прошивка SHIVAKI STV-19LED1
• Прошивка SHIVAKI STV-20LED14
• Прошивка SHIVAKI STV-22L6
• Прошивка SHIVAKI STV-22LEDG7
• Прошивка SHIVAKI STV-22LEDG8
• Прошивка SHIVAKI STV-24LED12
• Прошивка SHIVAKI STV-24LED14
• Прошивка SHIVAKI STV-24LED15
• Прошивка SHIVAKI STV-24LED16
• Прошивка SHIVAKI STV-24LED20W
• Прошивка SHIVAKI STV-24LED3
• Прошивка SHIVAKI STV-24LED4
• Прошивка SHIVAKI STV-24LED5
• Прошивка SHIVAKI STV-24LED5W
• Прошивка SHIVAKI STV-24LEDG7
• Прошивка SHIVAKI STV-24LEDG9
• Прошивка SHIVAKI STV-24LEDGR7
• Прошивка SHIVAKI STV-24LEDGR9
• Прошивка SHIVAKI STV-24LEDGW9
• Прошивка SHIVAKI STV-24LEDVDGW9
• Прошивка SHIVAKI STV-32LED11
• Прошивка SHIVAKI STV-32LED13
• Прошивка SHIVAKI STV-32LED14
• Прошивка SHIVAKI STV-32LED15
• Прошивка SHIVAKI STV-32LED5
• Прошивка SHIVAKI STV-32LED6
• Прошивка SHIVAKI STV-32LEDG7
• Прошивка SHIVAKI STV-40LED17
• Прошивка SHIVAKI STV-40LED5
• Прошивка SHIVAKI STV-42LED16
• Прошивка SHIVAKI STV-48LED15
• Прошивка SHIVAKI STV-49LED17
• Прошивка SHIVAKI STV-50LED13
• Прошивка SHIVAKI STV-55LED17
• Прошивка SHIVAKI STV32L2
• Прошивки ТВ SHIVAKI стр. 2
• Прошивки ТВ SHIVAKI стр. 3

В разделе Схемы Вы можете скачать Service Manual и схемы на ТВ Shivaki.
Прoшивки сайта monitor

• Прошивки телевизоров AIWA
• Прошивки телевизоров AKAI
• Прошивки телевизоров AKIRA
• Прошивки телевизоров BBK
• Прошивки телевизоров DAEWOO
• Прошивки телевизоров DEXP
• Прошивки телевизоров DNS
• Прошивки телевизоров DIGITAL
• Прошивки телевизоров ELENBERG
• Прошивки телевизоров ERISSON
• Прошивки телевизоров FUSION
• Прошивки телевизоров GOLDSTAR
• Прошивки телевизоров HAIER
• Прошивки телевизоров HARPER
• Прошивки телевизоров HITACHI
• Прошивки телевизоров HYUNDAI
• Прошивки телевизоров IZUMI
• Прошивки телевизоров JVC
• Прошивки телевизоров LG
• Прошивки телевизоров MANTA
• Прошивки телевизоров MYSTERY
• Прошивки телевизоров PHILIPS
• Прошивки телевизоров ROLSEN
• Прошивки телевизоров RUBIN
• Прошивки телевизоров SAMSUNG
• Прошивки телевизоров SHARP
• Прошивки телевизоров SUPRA
• Прошивки телевизоров TCL
• Прошивки телевизоров TELEFUNKEN
• Прошивки телевизоров THOMSON
• Прошивки телевизоров TOSHIBA

SHIVAKI STV-20L2. Ремонт, схема, сервис

SHIVAKI Model: STV-20L2

Panel: HT201V01-101

Inverter (backlight): 3V0+94V-0 SFP2066E_Ver1.0

PWM Inverter: BIT3106A

Power Supply (PSU): Adapter SAWA-01-483 (12v 5A) или BPD0023A—DZG

PWM Power: SG6841SZ

MOSFET Power: BA6N62 (SOIC-8 = OA4606), BA7K28

MainBoard: PA-0153 2TG SHFA060213535

IC MainBoard: MSP1250G -5.0, NTDA9381C330EG, TDA8959, AN17825A, MST9141B, AN17825A, 24C16

Тuner: TDQ-6F6/W126D

Общие рекомендации по ремонту TV LCD

Ремонт телевизора SHIVAKI STV-20L2 начинать целесообразно с внешнего осмотра всех составляющих его элементов, как внутренних электронных компонентов, так и внешних. Осмотру подлежат так же и корпусные элементы, кнопки управления, экран, разъёмы и шнуры. Любые внешние повреждения иногда могут подсказать ремонтнику дальнейшие действия по определению неисправности телевизора и локализации дефекта. В некоторых случаях неисправные элементы видно невооружённым глазом, например, обугленные резисторы или вздувшиеся металлокерамические конденсаторы, либо электролитические в фильтрах выпрямителей. Образовавшиеся кольцевые трещины в пайках выводов трансформаторов или греющихся элементов схемы так же являются частыми источниками многих неисправностей с самыми различными внешними проявлениями.

В случаях, когда телевизор SHIVAKI STV-20L2 не включается, не реагирует на пульт и кнопки, не горят и не моргают никакие индикаторы на передней панели и нет при включении никаких звуков и вообще никаких признаков работоспособности, — скорее всего неисправен модуль питания AC adapter SAWA-01-483 (12v/5A) или BPD0023A—DZG или, что бывает гораздо реже, — отсутствует питание процессора на материнской плате. Диагностику блока питания всегда следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить диоды выпрямительного моста и силовой ключ BA6N62 план 8н (4606) . BA7K28 на вероятность лавинного или теплового пробоя.Следует учитывать, что в практике ремонта крайне редко ключевые транзисторы типа N-FET выходят из строя без причин, которые следует искать проверкой других компонентов, например, пробой ключа могут спровоцировать неисправные элементы демпферных цепей, либо высохшие электролитические конденсаторы или оборванные резисторы первичной цепи БП, участвующие в процессе стабилизации. Проверке в данном случае подлежат все полупроводниковые элементы обвязки микросхемы ШИМ-регулятора BIT3106A пит. SG6841SZ 2AO7512(8н), которую желательно проверить заменой.Если в схеме модуля питания применяется активный Корректор Коэффициента Мощности (ККМ), выявлять неисправности иногда становится несколько сложнее. Знания, опыт, интуиция и навыки в таких случаях имеют большое преимущество для успешного ремонта.

В тех случаях, когда у телевизора SHIVAKI STV-20L2 пропало изображение, а звук есть и все остальные функции работоспособны, есть вероятность неисправности инвертора (преобразователя для питания ламп подсветки). При включении телевизора, изображение может ненадолго появиться и сразу же пропасть

Необходимо учитывать, что с такими проявлениями выходят из строя и сами лампы, неисправность которых выявить можно заменой, подключив для диагностики в разъёмы заведомо исправные и подходящие по мощности.При ремонте инвертора SFP2066E_Ver1.0 часто для диагностики требуется отключить защиту, которая в целях противопожарной безопасности отключает его в любой нештатной ситуации, например, при неисправности или неравномерном износе ламп, что существенно затрудняет поиск дефекта.В таких случаях наиболее вероятен риск выхода из строя силовых элементов инвертора, и требуется особая осторожность при работах, а после их окончания необходимо обязательно восстановить цепи защиты для дальнейшей безопасной эксплуатации телевизора владельцем в штатном режиме

Диагностика и ремонт материнской платы SHFA060213535 осуществляется проверкой работоспособности стабилизаторов питания или обновлением программного обеспечения (ПО).

Владельцам и пользователям телевизора SHIVAKI STV-20L2 необходимо помнить, что самостоятельный ремонт без специальных знаний,навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
