SAMSUNG UE46D6100 Ремонт, схема, сервис

Ремонт

Выявив неисправные элементы, нужно выполнить их замену. Для устранения перегоревшего светодиода необходимо демонтировать отражающую линзу. Для крепления планки используется двусторонний скотч, который снимается путем прогревания феном.

Теперь фиксируем деталь и прогреваем паяльным феном нижнюю сторону вблизи светодиода. Нужно добиться расплавления олова, что позволит снять лампочку. Процесс впайки осуществляется таким же образом или используется тонкий паяльник. Светодиоды имеют «нежную» конструкцию, которая легко плавится при нагреве

Потому действовать нужно очень осторожно. Светодиод может отличаться по размеру

В таком случае минусовая площадка обрезается и после этого впаивается лампа.

Не являются исключением ситуации, когда снимаются линзы. Для их закрепления используется компаунд — это полимерная смола, которая является одновременно защитным и изоляционным слоем

Отсоединение линз нужно выполнять осторожно, так же как и установку. Для фиксирования линз можно использовать суперклей

Не всегда возможно извлечь неисправный светодиод. В таких случаях необходимо выпилить перегоревший светодиод вместе с частью планки с обеих сторон. Новая деталь также выпиливается вместе с планкой. С планок зачищается краска, и детали спаиваются. По завершении планку с замененными светодиодами необходимо проверить на работоспособность.

Осталось только собрать плазму в обратной последовательности, проверить ее работоспособность и можно пользоваться телевизором. Ремонт LED-подсветки телевизора Samsung своими руками на этом завершен.

Матрица прогорела по шине управления столбцами. Обычно такие матрицы удается частично реанимировать отключив линии CKV, STVP, или отключив полностью часть шлейфа идущую на бок панели. Но в моем случае такой вариант ремонта не проходит. Интересно то что если даже откинуть шлейф с повреждённой стороны, то неповрежденная сторона полосит, и изображение блекнет в течении минуты, а если подключить повреждённую часть то нижняя часть матрицы до прогара показывает почти нормально, но при этом очень сильно греется место прогара. Пробовал отключать отдельно линии CKV, при отключении CKV3-1 нагрев становиться меньше но и изо становиться полосатым по всей матрице. Не пойму как нерабочая половина влияет на рабочую, может повредился T-Con, столбцами управляет ШИМ RT9979, при отключенной матрице форма сигнала на CKV меандр +30 -12в, при подключении матрицы на CKVB3-1 сигнал не меняется, а на CKV3-1 полка становиться ступенчатой.

Disassembly and Reassembly

This section of the service manual describes the disassembly and reassembly procedures for the LED TV.

WARNING: This LED TV contains electrostatically sensitive devices. Use caution when handling these components.

3-1. Disassembly and Reassembly

Cautions: 1. Disconnect the LED TV from the power source before disassembly.

2. Follow these directions carefully; never use metal instruments to pry apart the cabinet. 3. If there is no additional coment, it is same for all inches.

	Description	Picture Description	Screws
1	Place TV face down on cushioned table.
Remove screws from the Stand.
	Remove stand.
			6001-002621
			SCREW-MACHINE
			(M4, L8-BLK)

2	Remove the screws of Rear-Cover.
• 46″ / 55″

6003-001782

SCREW-TAPTITE (M4, L12-BLK / THIN HEAD)

• 32″ / 40″

6001-002671

SCREW-MACHINE

Почему следует заказать услуги на сайте Юду?

На Юду вы найдете профессионала из Москвы или другого города Московской области, который качественно меняет матрицы на телевизорах разных марок:

• Samsung
• Rolsen
• LG
• Philips
• Panasonic и многих других

Мастер Юду качественно отремонтирует как плазменный, так и жидкокристаллический телевизор. У исполнителей всегда при себе оригинальные запчасти, а также набор профессиональных инструментов, при помощи которых специалисты осуществляют починку ТВ-оборудования.

• устранят поломку у вас на дому
• проведут тщательную диагностику
• выполнят замену при помощи оригинальной запчасти
• справятся с работой в короткие сроки
• предоставят качественные услуги по низкой цене

Troubleshooting

4. Troubleshooting

4-1. Troubleshooting

4-1-1. Previous check

1.Check the various cable connections first.

•Check to see if there is a burnt or damaged cable.

•Check to see if there is a disconnected or loose cable connection.

•Check to see if the cables are connected according to the connection diagram.

2.Check the power input to the Main Board.

3.How to distinguish if the problem is caused by Main board or T-Con.

a. No Video : If the problem is No Video but BLU is on and Indication LED is blinking repeatedly and faster than nomal booting, replace the T-Con board.

b. Distorted Picture : Check the inner patterns.

• For All mode

GenoaP	Napoli Pre	Napoli post	Piocture	Problem
OK	OK	OK	NG	Main board or Signal Source
NG	OK	OK	NG	Main board
NG	NG	OK	NG	Main board or FRC setting
NG	NG	NG	NG	Main or LVDS cable or T-con or Panel

• Only for HDMI mode (additional check)

HDMI	Picture	Problem
OK	NG	There is no problems after HDMI IC check HDMI source or HDMI jack.
NG	NG	There is no problems before HDMI IC check GenoaS pattern or LVDS cable or T-con.

•How to check inner pattern?

1.Factory mode(Mute  1  8  2  Power on when TV is in ‘Stand-by mode’)

2.Move to SVC menu.

3.Move to Test Pattern.

4.Check inner patterns.

(This model only support FBE, READ PRE, READ POST)

Precautions

1. Precautions

1-1. Safety Precautions

Follow these safety, servicing and ESD precautions to prevent damage and to protect against potential hazards such as electrical shock.

1-1-1. Warnings

1.For continued safety, do not attempt to modify the circuit board.

2.Disconnect the AC power and DC power jack before servicing.

1-1-2. Servicing the LED TV

1.When servicing the LED TV, Disconnect the AC line cord from the AC outlet.

2.It is essential that service technicians have an accurate voltage meter available at all times. Check the calibration of this meter periodically.

1-1-3. Fire and Shock Hazard

Before returning the LED TV to the user, perform the following safety checks:

1.Inspect each lead dress to make certain that the leads are not pinched or that hardware is not lodged between the chassis and other metal parts in the LED TV.

2.Inspect all protective devices such as nonmetallic control knobs, insulating materials, cabinet backs, adjustment and compartment covers or shields, isolation resistorcapacitor networks, mechanical insulators, etc.

3.Leakage Current Hot Check (Figure 1-1):

WARNING : Do not use an isolation transformer during this test.

Use a leakage current tester or a metering system that complies with American National Standards Institute (ANSI C101.1, Leakage Current for Appliances), and Underwriters Laboratories (UL Publication UL1410, 59.7).

(READING SHOULD)

NOT BE ABOVE 0.5mA

				LEAKAGE
DEVICE
			CURRENT
UNDER
			TESTER
TEST
	TEST ALL
	EXPOSED METAL
	SURFACES
2-WIRE CORD

*ALSO TEST WITH
PLUG REVERSED
(USING AC ADAPTER
PLUG AS REQUIRED)	EARTH
	GROUND	Figure 1-1. Leakage Current Test Circuit

4.With the unit completely reassembled, plug the AC line cord directly into a 120V AC outlet. With the unit’s AC switch first in the ON position and then OFF, measure the current between a known earth ground (metal water pipe, conduit, etc.) and all exposed metal parts, including: metal cabinets, screwheads and control shafts.

The current measured should not exceed 0.5 milliamp.

Reverse the power-plug prongs in the AC outlet and repeat the test.

1-1-4. Product Safety Notices

Разборка телевизора Samsung

Для ремонта светодиодной подсветки нужно разбирать телевизор. Для этого панель укладывается лицевой стороной на ровную поверхность, застеленную простыней или покрывалом

Такие меры предосторожности позволят предупредить повреждение матрицы. Теперь нужно выкрутить все крепежные болты, которые удерживают заднюю крышку

Если она не снимается, значит, какой-то болт остался незамеченным.

После снятия рамки можно вынимать из пазов матричные планки

Здесь требуется надеть антистатические перчатки и с предельной осторожностью снять стекло. Его нельзя класть, лучше прислонить к стенке обратной стороной

Теперь можно выполнить демонтаж рамки, которая зафиксирована при помощи защелок. Убираем поляризационные листы, последний из которых крепится фиксаторами. Эти элементы удерживают основной отражатель и не позволяют проседать верхним листам.

Теперь следует сделать замеры, что позволит подтвердить неисправность подсветки. Нужно измерить напряжение на драйвере мультиметром. Если деталь исправна и питание подается на ленту, то на выходе значение будет составлять 220 вольт.

Отсутствие свечения на одной из планок будет свидетельствовать про неисправность одного или сразу нескольких светодиодов. В этом случае потребуется проверять каждый из них.

Схемы ЖК (LCD) телевизоров SAMSUNG

В этом разделе собраны схемы ЖК (LCD) телевизоров SAMSUNG .

Любую из схем вы можете скачать, причем совершено , без регистрации, без СМС, напрямую с сайта без файлообменников. Все схемы во вложениях внизу страницы.

Все файлы проверены антивирусом!

Возможно следующая информация Вам будет полезна:* Если Вам нужны программы для просмотра скачанных файлов, то Вы найдете их в разделе СОФТ* Если у Вас есть вопросы по ремонту- приглашаем к нам на ФОРУМ* Если Вы ищете где можно найти специалистов по месту жительства- заходите в раздел РАДИОКОМПАС* Если Вы сами занимаетесь ремонтом, то тогда у Вас есть возможность сообщить о себе в разделе Радиокомпас- просто обращайтесь в ОБРАТНУЮ СВЯЗЬ раздела

Возможно вам также будет интересно:О производителе телевизоров SamsungСхемы кинескопных телевизоров SamsungСервисный режим телевизоров SamsungСхемы мониторов Samsung

Тренинг мануал по LCD TV SAMSUNG

Схема ЖК (LCD) телевизора SAMSUNG LE15S51BP, LE20S51BP, LE20S52BPШасси GPU15KE, GPU20KE

Схема ЖК (LCD) телевизора Samsung_LE26S81BX, LE32S81BH, LE37S81BX, LE40S81BX, LE46S81BШасси GJA26SEU

Схема ЖК (LCD) телевизора SAMSUNG LE32R81BX, LW32A23W,  LW40A23W

Схема ЖК (LCD) телевизора SAMSUNG LCD23VFAXИсточник питания

Схема ЖК (LCD) телевизора SAMSUNG LE19R71B

Схема ЖК (LCD) телевизора SAMSUNG LE32M87BDX

Схема ЖК (LCD) телевизора SAMSUNG PS42C91HXBWTШасси F33A

Схема ЖК (LCD) телевизора SAMSUNG LE23/26R81BX, LE23R82BXШасси GBP23/26CEN/CEU

Схема ЖК (LCD) телевизора SAMSUNG LE-23R86BD, LE-26R86BD, LE-32R86BD, LE-37R86BD, LE-40R86BDШасси GBP23SEN GBP26SEN GBP32SEN GBP37SEN GBP40SEN

Схема ЖК (LCD) телевизора SAMSUNG LE26/32/37/40A45CШасси GCR26/32/37/40SE

Схема ЖК (LCD) телевизора SAMSUNG LE15S51BP, LE20S51BP, LE20S52BPШасси GPU15KE, GPU20KE

Схема ЖК (LCD) телевизора SAMSUNG LA27S71B, LA32S71B, LA37S71B, LA40S71BШасси GSM27/32/37/40TC

Схема ЖК (LCD) телевизора SAMSUNG LE23/27/32T51BШасси GTR23/27/32KE

Схема ЖК (LCD) телевизора SAMSUNG Шасси GTU32HEN

Схема ЖК (LCD) телевизора SAMSUNG LE23R81BX, LE26R81BX, LE26R82BXШасси GBP23SEN, GBP23SEU, GBP26SEN, GBP26SEU

Схема ЖК (LCD) телевизора SAMSUNG LA27S71B, LA32S71B, LA37S71B, LA40S71BШасси LCD GSM27TC, GSM32TC, GSM37TC, GSM40TC

Схема ЖК (LCD) телевизора SAMSUNG LN32A450CID, LN37A450CIDШасси N45B

Схема ЖК (LCD) телевизора SAMSUNG LE32A676A/ LE37A676A/ LE40A676A/ LE46A676A/ LE52A676AШасси N59A

Вложения к странице

Файл	Описание	Размер файла:
0SAMSUNG Chassis GPU15KE, GPU20KE LE15S51BP, LE20S51BP, LE20S52BP.rar		2743 Кб
LCD_Samsung_chassis_GTR23-27-32KE LE23-27-32T51B.rar		5445 Кб
samsunf_tv_lcd_ch_GSM27TC_GSM32TC_GSM37TC_GSM40TC_LA-40S71.ZIP		12251 Кб
SAMSUNG_Chassis_GPU15KE, GPU20KE LE15S51BP, LE20S51BP, LE20S52BP.rar		2743 Кб
Samsung_ch_f33A_PS42C91HXBWT.rar		4987 Кб
samsung_lcd_ch_GBP23.26CEN.CEU_LE23R81BX_LE26R81BX_LE23R82BX.rar		9386 Кб
samsung_lcd_ch_GSM27.32.37.40TC_LA27.32.37.40S71B.rar		12242 Кб
samsung_lcd_ch_N45B_LN32_37A450CID.rar		14778 Кб
samsung_lcd_GTU32HEN.rar		14108 Кб
Samsung_lcd_tv_LE19R71B.rar		1522 Кб
samsung_le26-32-37-40a45xcxx_chassis_gcr26-32-37-40se.rar		28172 Кб
Samsung_LE26S81BX, LE32S81BH, LE37S81BX, LE40S81BX, LE46S81B_chassis_GJA26SEU.rar		5841 Кб
SAMSUNG_LE32M87BDX.rar		10495 Кб
Samsung_Le40r86bd.rar		15748 Кб
SAMSUNG_LW32A23W.rar		3747 Кб
Samsung_N59A.rar		7052 Кб
samsung_tv_lcd_LCD23VFAX_smps.rar		140 Кб
samsung_tv_lcd_le23R81B.zip		9571 Кб
samsung_tv_LCD_Training Manual.rar		7647 Кб

SAMSUNG UE32D6100SW циклическая перезагрузка — SAMSUNG

AleksandrBurkov


1,007

• Профессионал
• Мастер

• 1,007

• 1,580 posts
• Website URL: http://tv.tehnika-nk.ru/
• Город : Нижнекамск
• Род занятий: телемастер, рыбак
• Программатор: ENTT, TL866A, AVR…
• Осциллограф: С1-73, DSO

AleksandrBurkov


1,007

• Профессионал
• Мастер

• 1,007

• 1,580 posts
• Website URL: http://tv.tehnika-nk.ru/
• Город : Нижнекамск
• Род занятий: телемастер, рыбак
• Программатор: ENTT, TL866A, AVR…
• Осциллограф: С1-73, DSO

Sardor


14

• Новичок
• Участники

• 14

• 16 posts
• Город : Узбекистан
• Род занятий: Рыбак-Инженер
• Программатор: Ufpi
• Осциллограф: HUNG CHANG 5510

AleksandrBurkov


1,007

• Профессионал
• Мастер

• 1,007

• 1,580 posts
• Website URL: http://tv.tehnika-nk.ru/
• Город : Нижнекамск
• Род занятий: телемастер, рыбак
• Программатор: ENTT, TL866A, AVR…
• Осциллограф: С1-73, DSO

AleksandrBurkov


1,007

• Профессионал
• Мастер

• 1,007

• 1,580 posts
• Website URL: http://tv.tehnika-nk.ru/
• Город : Нижнекамск
• Род занятий: телемастер, рыбак
• Программатор: ENTT, TL866A, AVR…
• Осциллограф: С1-73, DSO

AleksandrBurkov


1,007

• Профессионал
• Мастер

• 1,007

• 1,580 posts
• Website URL: http://tv.tehnika-nk.ru/
• Город : Нижнекамск
• Род занятий: телемастер, рыбак
• Программатор: ENTT, TL866A, AVR…
• Осциллограф: С1-73, DSO

AleksandrBurkov


1,007

• Профессионал
• Мастер

• 1,007

• 1,580 posts
• Website URL: http://tv.tehnika-nk.ru/
• Город : Нижнекамск
• Род занятий: телемастер, рыбак
• Программатор: ENTT, TL866A, AVR…
• Осциллограф: С1-73, DSO

verniy68


567

• Профессионал
• Модераторы

• 567

• 543 posts
• Город : Лиски
• Род занятий: рем.быт.радиоаппаратуры
• Программатор: Ch441A;TL866II PLUS;EZP2010
• Осциллограф: пока нет

AleksandrBurkov


1,007

• Профессионал
• Мастер

• 1,007

• 1,580 posts
• Website URL: http://tv.tehnika-nk.ru/
• Город : Нижнекамск
• Род занятий: телемастер, рыбак
• Программатор: ENTT, TL866A, AVR…
• Осциллограф: С1-73, DSO

verniy68


567

• Профессионал
• Модераторы

• 567

• 543 posts
• Город : Лиски
• Род занятий: рем.быт.радиоаппаратуры
• Программатор: Ch441A;TL866II PLUS;EZP2010
• Осциллограф: пока нет

AleksandrBurkov


1,007

• Профессионал
• Мастер

• 1,007

• 1,580 posts
• Website URL: http://tv.tehnika-nk.ru/
• Город : Нижнекамск
• Род занятий: телемастер, рыбак
• Программатор: ENTT, TL866A, AVR…
• Осциллограф: С1-73, DSO

SAMSUNG UE46D6100. Ремонт, схема, сервис

SAMSUNG LEDModel: UE46D6100 UE46D6100SW

Chassis/Version: HQ03

Panel: LTJ460HW03-V

LED backlight: BN64-01644A — 2011SVS46-FHD-5K6K-LEFT/RIGHT JVG4-460SMB-R1(10,11,09)

T-CON: Sh220PMB4SV0.3 BN95-00542A; LPF10A1

LED driver (backlight):

PWM LED driver: SEM5025

MOSFET LED driver: MDD5N40

Power Supply (PSU): BN44-00458A — PD46A1D_BSM — PSLF151A03D

PWM Power: D2011K (Standby DIP-8), PC7011F (PFC), FSFR1700XS (PWM)

MOSFET Power: 10NM60N (PFC)

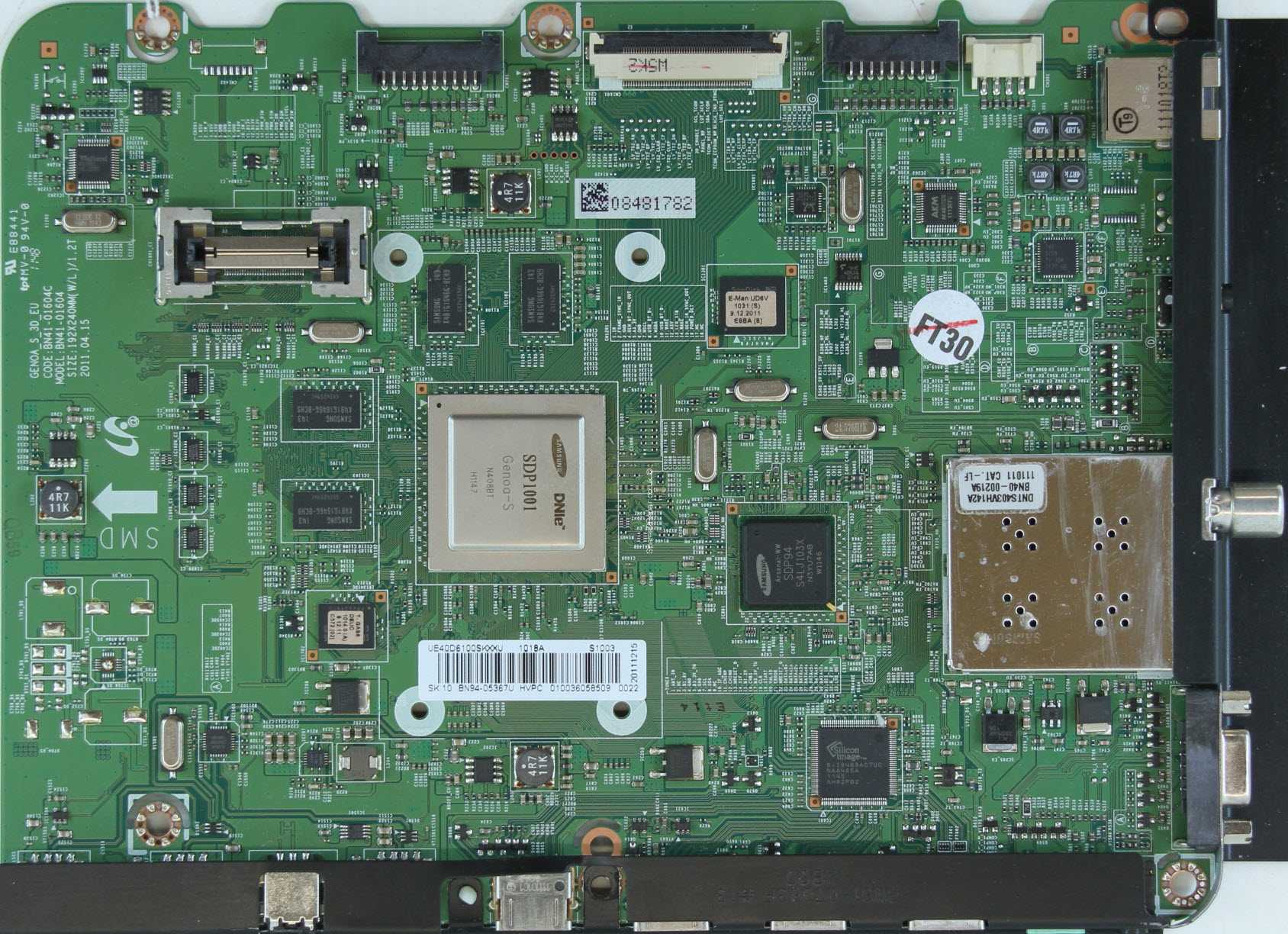

MainBoard: BN41-01604C BN94-05367X

IC MainBoard: SDP1001, SDP94, S4LJ103X

Тuner: BN40-00211A

Control: AA59-00507A; IR: A16729S (BN41-01600a), D550-12C; Bluetooth: WIBT20, BN96-17107B

Общие рекомендации по ремонту TV LCD LED

Ремонт и диагностику любого электронного устройства, в частности SAMSUNG UE46D6100SW, целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов. Многие видимые изменения состояния элементов дают возможность определиться с дальнейшем направлением поиска неисправности. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.

При неисправности модуля питания BN44-00458A — PD46A1D_BSM — PSLF151A03D, внешние проявления могут быть различными, например, SAMSUNG UE46D6100 не включается совсем и нет никакой индикации контрольных лампочек на передней панели. Диагностику и ремонт общего блока питания всегда следует начинать с проверки сетевого предохранителя и состояния электролитических конденсаторов фильтров вторичных выпрямителей. Неисправные и вздутые конденсаторы следует заменить на новые. При обрыве предохранителя, целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя.Как правило, ключи в импульсных источниках питания (ИИП) достаточно надёжны и редко выходят из строя без причин, которые следует искать, проверяя другие компоненты схемы — электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.

Иногда у телевизора SAMSUNG UE46D6100 отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть вероятность неисправности LED драйвера — преобразователя питания светодиодов подсветки панели LTJ460HW03-V, либо возможен обрыв в цепи светодиодов. В таких случаях прежде всего необходимо убедиться в исправности электролитических конденсаторов фильтра по питанию узла подсветки.Отсутствие подсветки часто возникает по причине обрыва в цепи светодиодов. Возникает необходимость в разборке панели и проверке самих светодиодов, а та же контактных соединений в разъёмах и паек выводов разъёмов.При диагностике необходимо учитывать, что проверить обрыв в цепи линеек светодиодов, не разбирая панели, невозможно с помощью тестера или мультиметра. Чтобы открыть все PN-переходы, соединённые последовательно, потребуется напряжение порядка нескольких десятков вольт, а в идеальном варианте — источник тока.

Ремонт или диагностика материнской платы BN41-01604C BN94-05367X следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить ПО (программное обеспечение).При ремонте платы MB, необходимо проверить её компоненты SDP1001, SDP94, S4LJ103X . Неисправные элементы следует заменить. Если установлены чипы BGA, их неисправность обычно локализуется с помощью прогрева. В случаях отсутствия настройки на каналы местного телевидения, следует убедиться в корректности ПО, а так же в наличии питающих напряжений на выводах тюнера BN40-00211A.

Ещё раз напоминаем пользователям! Попытки самостоятельного ремонта телевизора SAMSUNG UE46D6100 без соответствующей квалификации и опыта могут привести к его полной неремонтопригодности!

Причины и диагностика поломки LED-подсветки

О поломке LED-подсветки свидетельствуют следующие признаки:

• отсутствие изображения при работающем звуке;
• мерцание изображения;
• моргание телевизора красным огоньком.

Возникать такие ситуации могут по следующим причинам:

• работа оборудования на максимальной мощности;
• перепады в сети электропитания и грозы;
• заводской брак может быть связан с установкой бракованных диодов или их перегревании при пайке;
• выгорание одного светодиода.

Прежде чем переходить к практической стороне, необходимо изучить немного теории. В телевизорах Samsung может встречаться два типа светодиодной (LED) подсветки.

Direct LED отличается расположением светодиодных планок — из них создаются горизонтальные или вертикальные ряды с обратной стороны матрицы. Изображение подсвечивается равномерно и яркость подсветки может регулироваться, что делает качество картинки более качественной. Такие экраны имеют не самую маленькую толщину, что является главным минусом такой подсветки.

EDGE LED предусматривает расположение одной или двух планок по бокам или с нижней стороны панели. Хотя по углам экрана присутствует небольшое затемнение, зато телевизоры получаются очень тонкими.

BN41-01604C перезагружается

Ремонт BN41-01604C прошивка, симптомы и частые неисправности, когда требуется прошить EMMC и oneNAND: — BN41-01604C отключается через 30 секунд, выключается в дежурный режим. — перезагружается, без появления изображения, с загоранием подсветки ( циклическая перезагрузка ). — зависает управление через некоторое время. — не включается. — тормозит, медленное управление.

BN41-01604C При неисправностях перезагрузка и выключается через 30 секунд, выходят из строя микросхемы BGA EMMC ( moviNAND ) SDIN5D2-2G, oneNAND KFG1GN6W2D и процессор SDP1001. Новую SDIN5D2-2G прошитую в сокете, с заводскими шарами можно купить у нас. oneNAND KFG1GN6W2D перепрошивается родной на программаторе ( они редко выходят из строя ). При неисправности не включается и индикатор отмаргивает по 2 коротких означает короткое по 3.3 вольтам, частой причиной является выход из строя процессора HDMI SIL9489. При неисправности не включается и индикатор не отмаргивает, виновник велтренд IC1203 WT61P805. Микросхему новую прошитую можете купить у нас, в комплет отправим новый SMD стаб на 3.3 вольта – IC204 MCP1700 3.3 В 0.25A SOT23-3.
