Практика ремонта
Телевизор Samsung UE32F5000AK
Поступил в ремонт телевизор с заявленной неисправностью:
При включении телевизора дежурка мигает 5 раз,
затем тухнет. Изображения нет.
Произведено вскрытие и осмотр деталей.
Для начала произведен внешний осмотр БП телевизора :
Блок питания распространенный среди моделей телевизоров UE32F50**
Диагностика блока указывает исправность блока. Все наряжения в норме. присутствуют 5v,13v, присутствует сигнал PS\ON, основные модули телевезора исправны, аппарат включается в рабочий режим, о чем свидетельствует даже индикация лэда дежурного режима на передней панели. Однако напряжение на конденсаторе C9102 в линии питания светодиодов подсветки при включении поднимается до 230V и затем медленно падает до 180v. Затем снова попытка запуска и снова падение напряжение, что свидетельствует о том. что LED драйвер SEM5027A уходит в защиту и отключает подсветку телевизора, после чего снова делает попытку запуска.
Произведена разборка матрицы CY-HF320BGSV1V, обнаружено:
Подсветка состоит из 5-ти светодиодных лент по 9 светодиодов каждой ленте , светодиоды LUMENS SMD 3535 1Вт 3v. Диагностика показывает обрыв по одному светодиоду в каждой ленте.
Произведена замена светодиодов аналогично статье по ремонту телевизоров ORION и LG 540 и 541 серий. Ссылка на полный комплект светодиодных лент для ремонта данной модели телевизора Samsung UE32F5000AK приведена в конце статьи.
Особенности при ремонте подсветки телевизоров серии UE32F5000:
Данные модели телевизоров комплектуются двумя видами матриц CY-HF320BGSV1V и HF320BGA-B1 с разными по длине светодиодными линейками:
ВНИМАНИЕ: Линейки Lumens D2GE-320SC0-R3 (650 мм) не совместимы с Lumens D2GE-320SC1-R3 — (655 мм) ЕСЛИ НА ЛЕНТЕ ЕСТЬ МАРКИРОВКА SHARP_FHD нужно ставить ленты 655 мм, иначе линзы не сойдуться и ленты не подойдут по креплению к корыту матраца. при этом маркировка 2013SVS32H = D2GE-320SC0-R3
при этом маркировка 2013SVS32H = D2GE-320SC0-R3
BN44-00605A доработка, уменьшение тока подсветки.
Как показывает практика ремонта с целью исключения повторных неиправностей светодиодов подсветки в обязательном случае следует уменьшить ток. В данном случае минус подсветки идет на сток полевика, его исток через резистор R9110 (3.6 Om) приходит на конденсатор C9192. (номинал резистора подписан на плате) Данный резистор и является датчиком тока в данной схеме с применением драйвера SEM5027A. Увеличив номинал данного ресистора добиваемся уменьшения тока питающего светодиоды.
Для уменьшения тока до 250 mA необходимо заменить резистор R9110 на резистор номиналом 4.6 Om. Я всегда ставлю 5.6 Om еще более уменьшая ток. Возвратов, слава богу, пока еще не было. данных моделей в ремонте было около 10-ка и практически все с неисправностью подсветки, за исключением грозовых.
Быстрый ремонт подсветки телевизора Samsung UE32J5100AK
Всем привет. Каждый раз, когда привозят на ремонт Led телевизор, мысленно готовишь себя к сложному ремонту, который включает в себя разборку матрицы с последующей заменой светодиодов. Но иногда бывают и исключения, как в телевизоре, о котором пойдет речь далее.

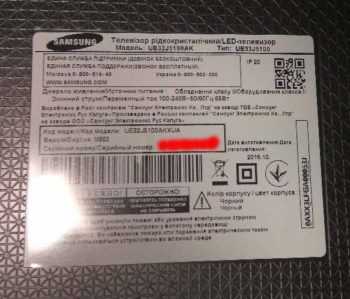

На ремонт принесли телевизор Samsung UE32J5100AK.
Со слов хозяина, на телевизоре резко пропало изображение, при этом звук остался. Дня два телевизор работал как радио, после чего хозяин решил привезти его на ремонт. Что примечательно, гарантия на телевизор закончилась за 2 недели до поломки.
Разобрав телевизор, приступил к визуальному осмотру.
Просмотрев плату, нашел не полностью защелкнутый разъем на подсветку.
Не полностью защелкнутый разъем на подсветку
Прижав коннектор на все место, услышал довольно отчетливый щелчок, после чего коннектор хорошо зафиксировался. После подачи питания на телевизор, подсветка заработала.
Из этого можно сделать вывод, что при сборке телевизора допустили оплошность. Я на всякий случай, дополнительно зафиксировал разъем скотчем, после чего собрал и отдал хозяину.
Более сложные ремонты Led телевизоров можно найти по ссылкам ниже:
Вот такой легкий ремонт, как раз для начинающих. Всем спасибо за просмотр.
Ремонт подсветки телевизора SAMSUNG(2)!
Всем здравствуйте! Рад новой встрече на канале!
Сегодня у нас на ремонте телевизор Samsung UE32J500 с диагнозом есть звук нет изображения. В данном телевизоре установлено две линейки по 7 светодиодов 3-х вольтовых . Блок питания внешний.
Фото внутренностей телевизора ниже.
Ниже фото материнской платы. Модель BN41-02358
Телевизор приехал из района, сделать нужно было одним днём. Конечно заменить полностью две линейки было-бы лучшим вариантом, но у нас получилось как всегда . В наличии то что не нужно. Но были планки от немного другой модели, но с такими-же светодиодами. Фото линеек ниже
Неисправен был один светодиод и ремонт был произведён следующим образом. Отрезан один светодиод от другой планки и установлен вместо неисправного. Неисправный светодиод удалён.
Вот таким образом поставили новый. После установки и проверил результат равномерности свечения — отлично! Пятен не обнаружено
А вот дальше самое интересное! Как доработать подсветку в данной модели? Ведь блок питания выносной и драйвер подсветки собран на основной плате. Драйвер собран на микросхеме BD9397EFV.
Это шести-канальный драйвер со встроенными силовыми ключами. В данной схеме каналы запараллелены и используются 5 каналов. Хитро подключены
Для уменьшения тока подсветки нужно увеличить номиналы сопротивлений установленных на плате. Резисторы являются токовыми датчиками. Ниже даташит, схема и небольшое разъяснение.
Токовыми резисторами являются те, которые подключены к ножкам S 1-6 согласно даташиту и схеме включения находим эти резисторы на плате.
В нашей схеме установлено пять резисторов номиналом 2,2Ом. Соответственно для уменьшения тока нужно увеличить номинал резисторов. Если честно я не пользовался калькулятором и расчётами , а пользовался своими практическими знаниями и увеличил номинал резисторов на 1,1 Ома. Установил 5 резисторов по 3,3 Ом и был таков
Вот так у нас стал работать телевизор после ремонта.
На этом ремонт был закончен, аппарат выдан клиенту.
Если статья поможет в решении некоторых проблем , буду очень рад.
