SAMSUNG UE32ES6100. Ремонт, схема, сервис
SAMSUNG LEDModel: UE32ES6100 UE32ES6100W
Chassis/Version: U78A/U79A
Panel: LE320CSM-C1
T-CON: V400HK5-CPS1
LED driver (backlight): integrated into PSU
PWM LED driver: SLC5012M
Power Supply (PSU): BN44-00517A
PWM Power: 2S110
MOSFET Power: 10NM60N
MainBoard: BN41-01812A
IC MainBoard: CPU: SEMS27; NAND FLASH KLM2G1HE3F-B001; EEPROM: 24C256; SDRAM K4B2G1646C-HCK0
Тuner: BN40-00239B
Control: WI-FI: WIDT20R BN59-01148B
Возможные проявления дефектов
— Телевизор SAMSUNG UE32ES6100 не включается, не реагирует на пульт и кнопки панели управления, не светит и не мигает индикаторами.

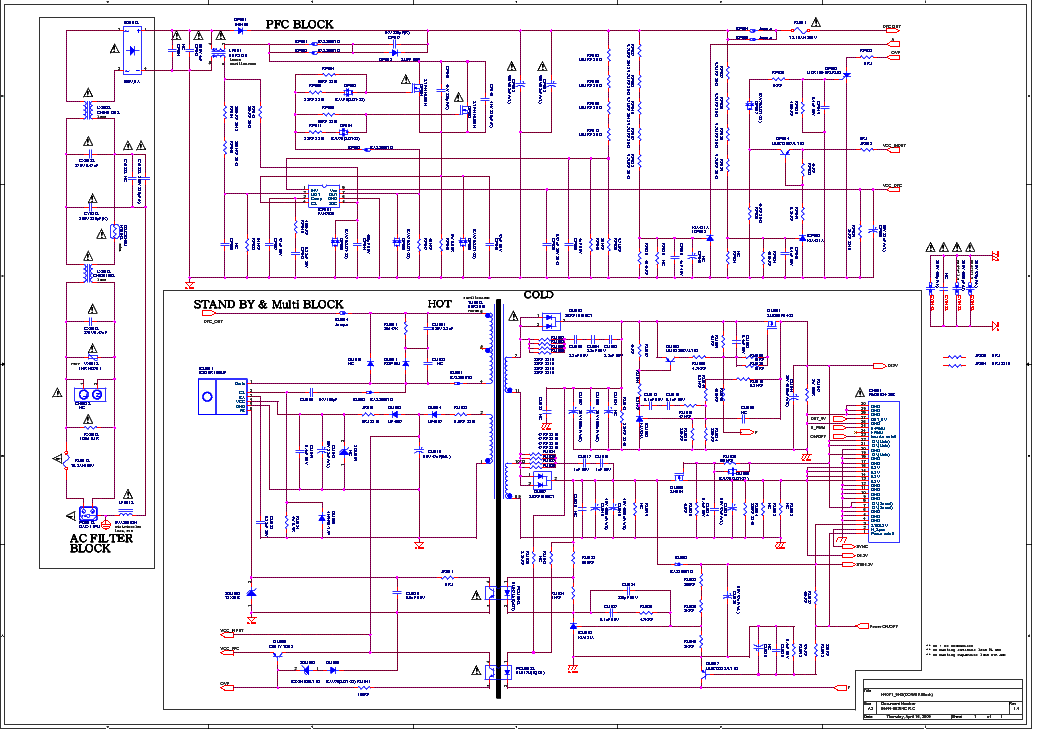

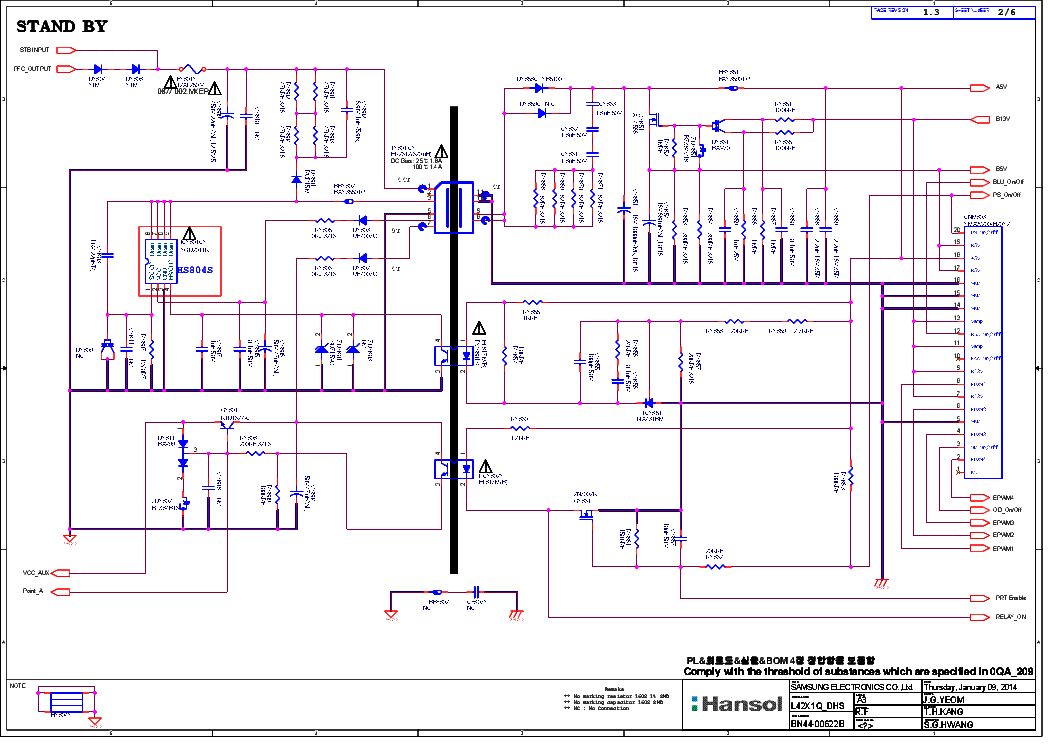

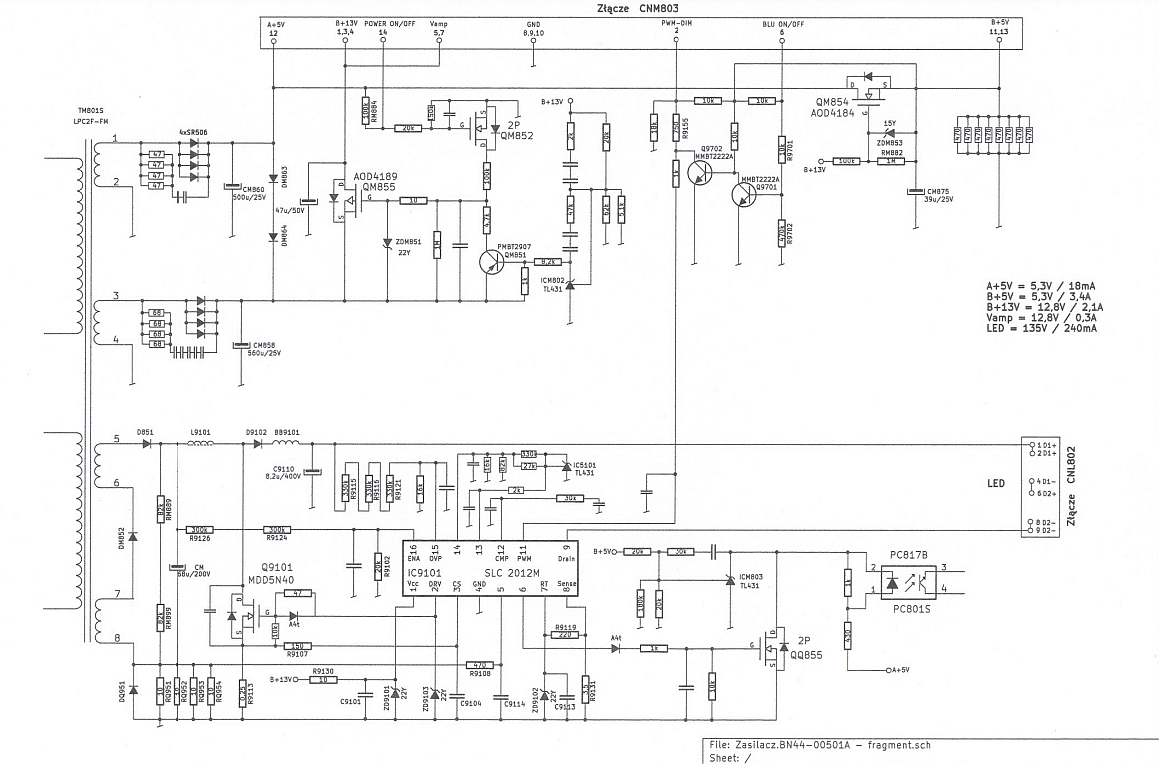

В таких случаях неисправность следует искать в первую очередь в модуле питания BN44-00517A.
Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (10NM60N) и выпрямительных диодов преобразователей на наличие возможного КЗ.При пробоях полупроводников во вторичных цепях любого преобразователя, как правило, он может работать в аварийном режиме короткого замыкания без выходных напряжений, а при КЗ в элементах первичной цепи чаще всего сразу обрывается сетевой предохранитель и реже токовый датчик в истоке ключа.Силовые ключи Mos-Fet, применяемые в импульсных источниках питания, иногда выходят из строя по причине неисправности каких-либо других элементов, способных вывести его из работы в ключевом режиме, либо создать превышение максимально допустимых параметров ключа. Это могут быть элементы, питающие ШИМ-регулятор, частотозадающие или демпферные цепи, либо элементы отрицательной обратной связи в цепи стабилизации. ШИМ-контроллеры 2S110, при отсутствии видимых повреждений или откровенных КЗ между выводами, проверяются заменой на новые, либо заведомо исправные.
— Нет изображения, звук есть, на пульт реагирует. Либо изображение может появиться на секунду при включении и сразу пропадает.
В некоторых из таких случаев неисправность вызвана отсутствием подсветки дисплея.
Причина может быть как в питании светодиодов, в их исправности (пробой или обрыв), а так же в нарушении контактных соединений светодиодных планок.При попытке выявления обрыва в линейках светодиодов следует учитывать, что сделать это без разборки панели затруднительно. Необходим, например, источник тока, чтобы открыть PN-переходы, соединённые последовательно.
— Телевизор не выходит в рабочий режим, на пульт дистанционного управления не реагирует. Индикатор на передней панели светит постоянно, либо моргает.
Ремонт или диагностику материнской платы BN41-01812A следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
В случаях попыток ремонта платы MB (SSB), необходимо проверить исправность её элементов — CPU: SEMS27; NAND FLASH KLM2G1HE3F-B001; EEPROM: 24C256; SDRAM K4B2G1646C-HCK0 которым может требоваться замена на новые. Если установлен процессор BGA, есть вероятность нарушения пайки контактов его выводов с платой (даигностируется прогревом).
Перед заменой тюнера BN40-00239B, если нет настройки на каналы, прежде необходимо проверить ПО и напряжения питания на его выводах. Так же необходимо убедиться в возможности обмена данными тюнера и процессора по шине I2C
Внимание пользователям! Самостоятельный ремонт телевизора SAMSUNG UE32ES6100 без соответствующей квалификации и необходимого опыта может привести к его полной неремонтопригодности!
