Полосы на изображении
Сняв переднюю рамку и установив платы на место (если с ними все в порядке), переворачиваем телевизор и включаем его. Полоски на изображении укажут на неисправные драйверы.
На фото представлена часть матрицы с полоской и драйвер на гибком шлейфе, который отвечает за эту группу пикселей. Чаще всего из-за перегрева, механического воздействия или заводского брака, происходит отслоение гибкого шлейфа от контактов матрицы.
Также встречается отслоение драйвера от гибкого шлейфа – обведено красным. Реже отслоение происходит от платы разводки шлейфа – обведено желтым. Также иногда встречаются микротрещины в шлейфе (после падений ЖК-панели).
В моем случае, при нажатии на места шлейфа, указанные на фото, полоски пропадали
Обратите внимание, что шлейф слегка изогнут с одной стороны и ровный с другой. Это говорит о механическом напряжении в шлейфе
Такого быть не должно. Скорее всего это недоработка производителя. Так как на всех остальных шлейфах наблюдается такая же ситуация.
Результат ремонта телевизора
После долгих проб и экспериментов, к сожалению, устойчивого эффекта добиться не удалось. Курил долго интернет и форумы. Были сообщения об удачном восстановлении контакта утюгом или паяльной станцией и столько же сообщений о неудачном. Шлейф получается приклеен специальным , который только под прессовкой имеет низкое сопротивление, а без нее – высокое.
Нагретым паяльником с нажимом у меня не получилось восстановить контакт шлейфа с матрицей. К тому же, пока забавлялся со шлейфом, заметил, что контакт дешифратора матрицы со шлейфом стабильно стал ухудшаться.
После консилиума с коллегами, ввиду отсутствия возможностей найти где-либо новую матрицу, было принято решение отдавать телевизор без ремонта. Что ж, случается и такое.
На этом отчет о неудачной попытке ремонта ЖК-панели Samsung LE40A454C1 заканчиваю.
Мастер Пайки.
Ремонт
Далее будет рассказано, как устранить вертикальные полосы на экране телевизора от Samsung, LG и других производителей. Если пользователь не уверен, что сможет справиться с ремонтом самостоятельно, то стоит обратиться за помощью к квалифицированному телемастеру.
Окисление контактов шлейфа
Это результат ошибки при производстве TV-аппарата или неправильной эксплуатации устройства потребителем.
Так как окисление металлических контактов представляет собой специфический налёт зеленого цвета, пользователь без труда сможет определить данный дефект после открепления задней крышки корпуса телевизора. Устранить окисление можно при помощи канцелярского ножа или любого другого острого предмета. После чистки шлейфа матрицы рекомендуется сначала замерить уровень электрического напряжения на плате, и лишь потом включать телевизионное устройство.
Для профилактики других неисправностей пользователь может также отсоединить и вновь подключить очищенный шлейф.
Проблема с матрицей
Если вертикальные цветные полосы имеют ширину в 1-2 пикселя, а сам дефект то появляется на дисплее TV, то самостоятельно исчезает, следует предположить связь неисправности с повреждённой матрицей.
Замена матрицы представляет собой сложную и дорогую операцию, проведение которой следует поручить специалистам ремонтной мастерской.
Сложность ремонта обуславливается:
- большим количеством хрупких проводников, которые расположены на матрице;
- необходимостью в специальном оборудовании — например, ИК-паяльнике;
- аккуратностью, с которой следует «прикасаться» к компонентам матрицы.
В случае, если пользователь наблюдает горизонтальные и вертикальные полосы на экране ЖК-телевизора, то, вероятно, причиной поломки является выход из строя дешифратора столбцов.
Со временем линии лишь увеличатся в размерах, поэтому при возникновении подобного дефекта пользователю следует незамедлительно обратиться в телемастерскую.
Замена шлейфа
Для устранения вертикальных полос на телевизоре может потребоваться замена шлейфа. В данном случае будет необходимо заказать новый шлейф, предназначенный именно для модели ремонтируемого телевизора, в мастерской. Узнать модель TB-аппарата можно по специальной наклейке, которая расположена на задней крышке корпуса девайса. Для замены шлейфа потребуется разобрать корпус телевизора.
Так как крепление задней крышки устройства осуществляется при помощи «стандартных» болтов, у пользователя на данном этапе ремонта не должно возникнуть каких-либо трудностей.
Единственное, что обязательно следует учитывать, — это то, что к отсоединяемой крышке могут быть прикреплены шлейфы материнской платы: операцию следует выполнять медленно и очень аккуратно.
Также следует учитывать, что расположение внутренних компонентов телевизора зависит от производителя устройства: чтобы избежать дополнительных повреждений девайса, перед началом ремонта рекомендуется ознакомиться с содержанием комплектной инструкции. Детализацию сборки можно найти на официальном сайте производителя.
Заключение
Теперь вы поняли, что делать, если на экране телевизора появились вертикальные полосы. Неисправность может быть связана как с серьезными повреждениями внутренних компонентов устройства, так и со сбоями работы ПО или загрязнением периферийных аксессуаров.
Разборка телевизора

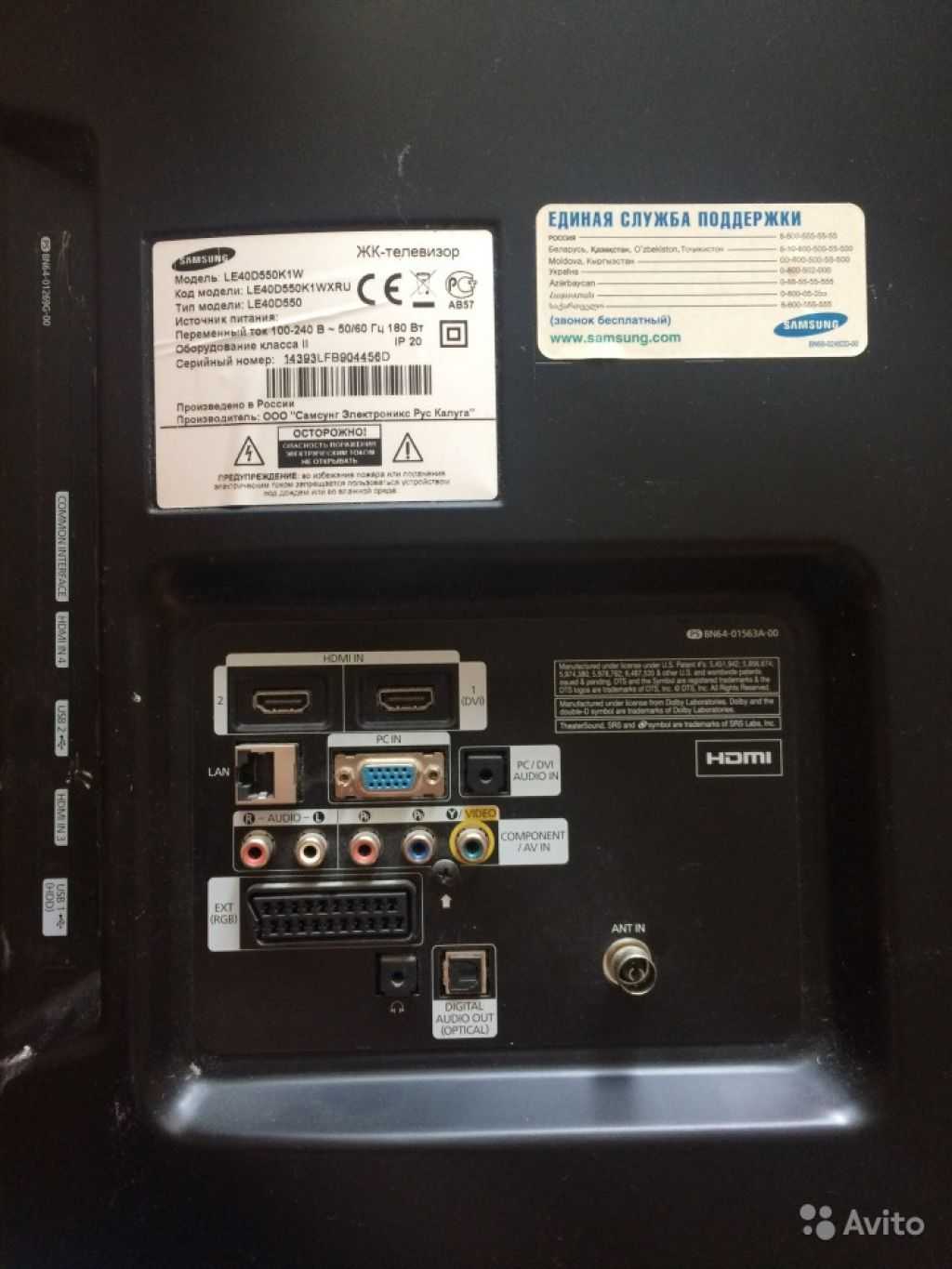

Наш самсунг имеет достаточное количество интерфейсов ввода-вывода. Не забудьте открутить и тут саморез.
Задняя крышка телевизора снимается без проблем. Под ней видим всего-ничего – плату блока питания посередине. Еще плату блока обработки сигналов справа и плату подсветки под черной накладкой.
Осмотрев разъемы ламп подсветки, сложилось впечатление, что их тут целых 10, хотя данных от производителя об этом я не нашел. Теперь наша задача – добраться до шлейфов сверху матрицы. То есть нужно снять переднюю рамку телевизора. Для этого нужно открутить болты, помеченные на фото.
Вообще платы источника питания можно не снимать, но если есть подозрения в ее работе. Откручиваем саморезы, указанные на фото и освобождаем шлейфы.
Необязательно, но если нужно, снимаем плату обработки сигнала и отсоединяем шлейфы опять.
Плату подсветки снимать не нужно. Стоит только проверить надежность крепления разъемов.
этого телевизора установлены внизу и крепятся на резиновых подвесах для исключения вибраций на корпусе.
Сверху блока источника питания есть металлическая накладка, которую нужно открутить.
Под ней расположена промежуточная плата со шлейфами матрицы. Шлейфы аккуратно отсоединяем и осматриваем плату на предмет микротрещин или холодной пайки.
Причина неисправности
Если пользователь наблюдает на экране телевизора несколько цветных вертикальных линий, то, возможно, для устранения неисправности будет достаточно:
- откалибровать настройки монитора в автоматическом режиме;
- очистить контакты кабеля от пыли и загрязнений.
Указанные действия приведут к положительному результату только в том случае, если устройство не получало каких-либо серьёзных технических повреждений.
При сопровождении вертикальных полос, например, рябью или проседанием FPS можно предположить, что причина неисправности кроется в:
- окислении шлейфа матрицы;
- дефекте матрицы;
- поломке некоторых компонентов платы.
При возникновении подобных дефектов рекомендуется сдать плазменный телевизор в магазин по гарантии продавца на обмен неисправного устройства.
Стоит заметить, что ремонт TV-аппарата может избавить девайс от цветных полос лишь на некоторое время — спустя год или даже несколько месяцев дефект вернётся.
В случае, если поломка дала о себе знать уже после окончания гарантийного срока, пользователю остаётся либо приобрести новый телевизор, либо попытаться отремонтировать неисправную технику.
