SAMSUNG LE26C450E1WXRU. Ремонт, схема, сервис
SAMSUNG Model: LE26C450E1WXRU LE26C450E1W
Chassis/Version: N65C
Panel: LTF260AP04
T-CON: 26AP04S4LV0.3
Inverter (backlight): SS1260_4UC01
PWM Inverter: SSI1091ASN
MOSFET Inverter: AOD4186
Trans Inverter: LT-U2632
Power Supply (PSU): BN44-00338B
PWM Power: ICE3BR1765J (Standby), FAN7530 (PFC), FSFR1700US
MOSFET Power: 13N60N, MDS1653
MainBoard: BN41-01331B или BN41-01479A
IC MainBoard: WT61P802 , SETD-70 , K4T1G164QE-HCF8 , KFG1G16U20K , NTP-7300S
Тuner: DTOS40CVL081A BN40-00173A
Control: TM950, AA59-00483A; IR: BN96-13046D (BN41-01366A)
Общие рекомендации по ремонту TV LCD
Любой ремонт и диагностику телевизора SAMSUNG LE26C450E1W X(RU) целесообразно начинать с внимательного внешнего осмотра внутренних и внешних элементов, включая корпусные детали, дисплей, кнопки и шлейфы. Иногда по некоторым видимым изменениям можно определить дальнейшее направление поиска дефекта и локализации неисправности до начала снятия осциллограмм и проведения необходимых измерений в контрольных точках. Кольцевые трещины в пайках выводов элементов, деформированные электролитические конденсаторы, обуглившиеся резисторы — всё это для ремонтника может быть подсказкой в предположениях о причинах и следствиях неисправности.
Неисправности модуля питания BN44-00338B могут выражаться по разному, например, SAMSUNG LE26C450E1W не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности. Диагностику и ремонт общего блока питания в таком случае всегда следует начинать с проверки сетевого предохранителя. При его обрыве целесообразно проверить на пробой, в первую очередь, все силовые полупроводниковые элементы преобразователя и диодный мост выпрямителя сети, а так же большой электролитический конденсатор фильтра сетевого выпрямителя и ключевой транзистор .Как правило, ключи обратноходовых преобразователей, в качестве которых используется полевой транзистор N-Fet на отдельном радиаторе, либо интегрированный с ШИМ-контроллером ICE3BR1765J , FAN7530 , FSFR1700US в единую микросхем, достаточно надёжны и редко выходят из строя без причин. Причины пробоя ключа следует искать, проверяя другие компоненты схемы — электролитические конденсаторы, резисторы и полупроводниковые элементы первичной цепи. Микросхема ШИМ проверяется заменой её на заведомо исправную.Схемотехника блока питания BN44-00338B предусматривает использование схемы активной Коррекции Коэффициента Мощности (ККМ), другая аббревиатура PFC (Power Factor Correction). Поиск неисправностей в таких случаях несколько усложняется и требует определённых знаний и навыков. Подробности и рекомендации по ремонту подобных модулей будут рассмотрены отдельно.
Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности инвертора (преобразователя питания ламп подсветки). В таких случаях проверке подлежат лампы, инвертор и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего инвертор.Работа силовых цепей инвертора и ламп подсветки в штатном режиме контролируются специальной защитой, которая организована в целях пожарной безопасности, например, для отключения при замыканиях или обрывах в высоковольтных соединениях или при разгерметизации ламп. Данная защита существенно затрудняет диагностику и ремонт инвертора.Отключая защиту в целях диагностики, необходимо помнить, что в данном случае есть риск выхода из строя силовых элементов инвертора. По завершению диагностики все штатные цепи защиты следует обязательно восстановить.
На материнской плате BN41-01331B или BN41-01479A, в случае неисправности, следует в первую очередь проверить работоспособность всех стабилизаторов питания микросхем и, при необходимости, обновить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы — WT61P802, SETD-70, K4T1G164QE-HCF8, KFG1G16U20K, NTP-7300S, Tuner: DTOS40CVL081A (BN40-00173A), и вышедшие из строя чипы заменить на новые или заведомо исправные.
Владельцам и пользователям телевизора SAMSUNG LE26C450 необходимо помнить, что самостоятельный ремонт без специальных знаний,навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
SAMSUNG LE32B450C4W включается без подсветки
Телевизор включается с пульта и локальной клавиатуры без подсветки. Реакция на пульт и клавиатуру адекватная. Переходит в дежурный режим и обратно, судя по свечению светодиода на передней панели. Изображение не просматривается, звука нет. При отсоединенном разъеме с блока питания на Main Board подсветка появляется.
Состав шасси:

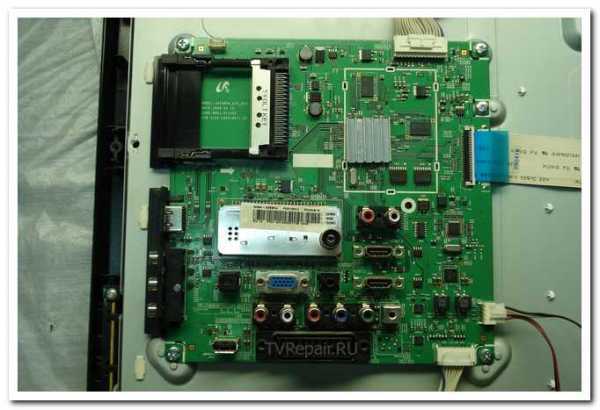

Model : SAMSUNG LE32B450C4WMain Board: BN94-02690H (BN41-01165A)Cpu: под радиаторомEeprom: AT24C1024K41511630G-HCE7Spi Flash: MX25L6405DMI-12G (2 шт.)

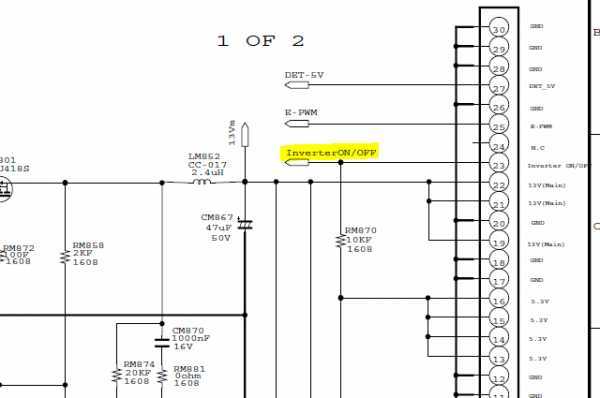

Блок питания переходит в рабочий режим по команде с майна. Напряжения STB5.3V, +13V, +5.3V в норме. Отсутствует команда на включение инвертора на 23 выводе разъема CNM802. Ключ на материнке постоянно открыт, сажая этот вывод на землю и, тем самым, блокируя подсветку. Если искусственно обеспечить на выводе 23 высокий потенциал, подсветка появляется.
Предполагая, что за функцию управления подсветкой отвечает энергонезависимая память, была демонтирована м/с IC3001 — 24C1024 (маркировка 2GB). Память успешно прочиталась программаторами Postal 3 и Triton, но прописать в себя другое содержимое упорно отказывалась. Установка нового чипа Eeprom, прошитого FF, восстановила работоспособность телевизора.
Потребовалась лишь начальная настройка телевизора: выбор страны, языка, поиск каналов, чтобы привести аппарат в полностью рабочее состояние.
В процессе ремонта использовалась:
Схема блока питания bn44-00260a
СКАЧАТЬ
Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter
УПРАВЛЕНИЕ ЗВУКОМ
¦
Настройка меню звука
❑
Режим → Стандартный / Музыка / Кино / Четкий голос / Польз.
T
TOOLS Инструменты
Режим : Польз. ►
Инструменты → Режим звука.
Стандартный
Музыка
Кино
Четкий голос
Польз.
❑
Эквалайзер
Режим
Баланс
100Гц / 300Гц / 1кГц / 3кГц / 10кГц (регулировка полосы пропускания)
Сброс
❑
SRS TruSurround HD → Выкл. / Вкл.
T
TOOLSИнструменты
Инструменты → SRS TS HD.
❑
Язык аудио (только для цифровых каналов)
N
❑
Аудиоформат → MPEG / Dolby Digital (только для цифровых каналов)
N
ЭКСПЛУАТАЦИЯ
¦
Просмотр меню
1. MENU.
Режим : Стандартный ►
Изображение, Звук, Канал, Установка, Вход, Поддержка.
2.
3.
ENTER
E
4.
N
RETURN.
. EXIT.
Использование кнопок на пульте дистанционного управления
Кнопка
Функция
Кнопка
Функция
MENU
RETURN
R
ENTER
E
EXIT
e
Пример. Настройка Яркость телевизора в меню Изображение
Настройка уровня Яркость 80
1. MENU
2.
ENTER
E
Режим : Стандартный ►
3.
Яркость.
Яркость : 4 ►
4.
ENTER
E
.
U
L
E
R
.
ENTER
E
N
EXIT.
U
L
E
R
УПРАВЛЕНИЕ КАНАЛАМИ
¦
Настройка меню каналов
❑
Страна
N
Аналоговый канал
Страна ►
Цифровой канал
❑
Автонастройка
N
Замок
Антенна / Кабель
Цифровыеаналоговые
Цифровые
Аналоговые
При выборе меню Кабель → Цифровые и аналоговые или Кабель → Цифровые
Режим поиска → Полный / Сеть / Быстрый
N
Быстрый
–
Network ID
–
Частота
–
Модуляция
–
Скорость передачи
N
N
ENTER
E
Остановить
автонастройку?
ENTER
E
❑
Ручная настройка
N
N
Замок
Цифровой канал
N
Цифровой канал
Канал0~9
Частота
Полоса пропуск.0~9
N
УПРАВЛЕНИЕ ИЗОБРАЖЕНИЯМИ
¦
Настройка меню изображений
❑
Режим
Режим : Стандартный ►
T
TOOLSИнструменты
Инструменты → Реж. изображения.
Динамический
Стандартный
Кино
❑
Подсветка / Контраст / Яркость / Четкость / Цвет / Тон(З/К)
Подсветка
Контраст
Яркость
Четкость
Цвет
Тон(З/К)
N
N
Подсветка, Контраст, Яркость, Четкость, ЦветТон(З/К)
N
ТВВнешнийAVТон(З/К)
N
Подсветка, КонтрастЯркость.
N
N
❑
Дополнительные параметры
Дополнительные параметры ►
N
Дополнительные параметрыСтандартныйКино.
N
Дополнительные параметрыГамма
Баланс белого.
Черный тон → Выкл. / Темный / Темнее / Самый темный
ВХОД / ПОДДЕРЖКА
¦
Настройка меню входного сигнала
❑
Список источников
Список источников
ТВ / Внешний / AV / Компонентный / ПК / HDMI1/DVI / HDMI 2 / HDMI 3
N
Список источников
N
TOOLSИнструментыРедактир. назв.Информация.
O
SOURCE
TVTV.
❑
Редактир. назв.
VHS / DVD / Кабельное ТВ / Спутн.прист. / PVR / АV ресивер / Игра / Камера / ПК / DVI PC / DVI / ТВ / IPTV / Blu- ray /
