Как зайти

Существует много способов, как войти в сервисное меню телевизора LG, и выполнить необходимые настройки. Подробно рассмотрим каждый из вариантов.

Способ №1

Для начала разберем стандартный способ, как зайти в сервисное меню телевизора LG с пульта. Для выполнения работы старайтесь использовать оригинальный ПДУ, ведь в таком случае вероятностью успешного выполнения работы повышается.

Сделайте следующие шаги:

Жмите на кнопку Input и перейдите в раздел TV. Необходимо обязательно включить какой-то канал. Если этого не сделать, вход в системное меню на телевизоре LG будет невозможен.
Кликните на кнопку «Menu» и «Домой» или «Настройки». В некоторых случаях достаточно нажать и удерживать кнопку «ОК» на ПДУ.
Опустите клавиши в момент, когда появляется строчка для ввода пароля.
Введите пароль к телевизору. Для начала попробуйте «0000», а потом попробуйте другие варианты, к примеру, 0413, 8741, 8743, 7777, 8878 и другие.

Как только удалось войти в особый режим ТВ, внесите необходимые изменения.

Способ №2

Существует еще один способ, как зайти в сервисное меню телевизора LG с пульта с помощью оригинального пульта. Алгоритм действий такой:

Войдите в режим TV.
Кликните и удерживайте клавишу «Menu» на пульте 5-7 секунд. Иногда может потребоваться нажатие на «Настройки» или «Домой».
Отбросьте кнопку после появления строчки для ввода пароля.
Укажите 1105 для входа к установочному меню на телевизорах LG.
Кликните на «Ввод» в центре пульта.
Используйте доступные пункты для внесения изменений в параметры ТВ.

Способ №3

При наличии сервисного ПДУ можно использовать другой способ входа в служебное меню телевизора LG. Алгоритм такой:

Жмите на ПДУ кнопку Insart.
В появившемся окне укажите 0000, 1105 или 0413.
Дождитесь перезапуска телевизора и появления на экране нужной информации.
Найдите необходимые пункты и выполните настройки.

Способ №5

Еще один вариант, как открыть сервисное меню на телевизоре LG — сделать это через ИК-порт телефона. Для этого можно использовать разные приложения, к примеру, play.google.com/store/apps/details?id=it.gmg.android.lgsm&hl=ru. После подключения и при запросе пароля необходимо ввести код 0413.

Причины выхода из строя БП

Блок питания на телевизор представляет собой плату, на который находятся трансформаторы, предохранитель, конденсаторы, блок PFC, инвертор и дежурный БП, некоторые модели также оснащены диодным мостом. Поломка каждого из элементов платы может привести к полному выходу телевизора из строя. Неисправная техника может вести себя по-разному:

Телевизор просто не включается и не подает никаких «признаков жизни».
Происходит несколько попыток включения, после чего телевизор полностью отключается.
Появляется шум со стороны задней стенки ТВ: треск, стук или свист.
Не горит индикаторная лампочка.
Телевизор произвольно отключается.
Добиться нормального сигнала можно только многократного выключения/включения устройства.
Происходит задержка изображения после включения.

Проблемы, связанные с качеством изображения или звука, зачастую не связаны с блоком питания. Основным симптом неисправного БП можно назвать невозможность включить телевизор.

Причин выхода из строя блока питания к телевизору на самом деле немало, причем в поломке далеко не всегда виноват пользователь или неправильная эксплуатация устройства. Наиболее распространенные причины неисправности, это:

Перепады напряжения в сети. Резкий перепад оказывает куда более пагубное воздействие на радиоэлементы платы, чем просто повышенное или пониженное напряжение.
Скачек тока. Как правило, современные квартиры и дома защищены автоматами, которые отключают питание электроприборов при достижении критической отметки силы тока. Но удар молнии во время грозы может спровоцировать резкий и неконтролируемый скачек показателей по току. Особенно к этому чувствительные старые LCD телевизоры.
Неправильные условия эксплуатации. Работая во влажных условиях, на плату телевизора попадает влага, при резких перепадах температуры – на ней образуется конденсат. Влага может спровоцировать выход из строя отдельных элементов платы.
Короткое замыкание. По аналогии с ударом молнии, КЗ провоцирует резкий скачек критических показателей силы тока. К сожалению, автоматы не всегда успевают защитить технику.
Фактор времени. Все платы БК имеют накопительные элементы – конденсаторы. Со временем конденсаторы выходят из строя, вздуваются и это приводит к неисправностям блока питания телевизора. Повлиять на этот фактор невозможно.
Кустарный ремонт. Если владелец техники недавно обращался за помощью к несертифицированным мастерам, велика вероятность что поломка вызвана именно их «ремонтом». После работы неквалифицированных специалистов могут оставаться «лишние детали», они могут допускать ошибки сборки и выполнять неправильные подключения.

Зная причину поломки, найти неисправность будет значительно проще, так как будет понятно, где искать проблему. Но, прежде чем приступать к ремонту блока питания телевизора, стоит провести полную диагностику и убедиться, что неисправность именно в БК.

Расскажите о нас

Тюнер, применяемый в указанных выше типах телевизоров — цифровой. Для обеспечения стабильной работы тактовый генератор имеет цепь ФАПЧ выв.
Аналогично защита срабатывает при пропадании напряжения, формируемого с выв. Напряжение на резисторе R прямо пропорционально току через мощный ключевой транзистор в составе IC
Шасси представляет собой горизонтально расположенную плату с элементами источника питания, разверток, РЧ и звукового трактов. Т также формирует высоковольтные напряжения для питания кинескопа: Uфок, Uуск и Uвыс.
Рассмотрим принцип работы телевизора по принципиальной электрической схеме, приведенной на рис. Какую информацию можно найти в сервис мануале инструкции Сервис мануал инструкция содержит в себе информацию, относящуюся к обслуживанию и мелкому ремонту того или иного оборудования. Затем он обрабатывается также, как и внутренний звуковой сигнал.
Если это напряжение на конденсаторе С превысит значение 9 В, транзистор Q открывается и нулевой потенциал с его коллектора поступает на выв. А вот и дефект. Измерительный резистор схемы защиты R установлен между истоком мощного транзистора в составе микросхемы IC и общей шиной.

Такой если вылетит — замену будет найти не просто. С вторичной обмотки Т строчные импульсы поступают на выходной каскад. Видеосигнал с выхода встроенного коммутатора IC поступает на вход синхроселектора в составе синхропроцессора. Просто вышла из строя одна секция выключателя. Для обеспечения стабильной работы тактовый генератор имеет цепь ФАПЧ выв.

Начинает теплиться надежда на халяву, типа сгоревшего предохранителя. Какую информацию можно найти в сервис мануале инструкции Сервис мануал инструкция содержит в себе информацию, относящуюся к обслуживанию и мелкому ремонту того или иного оборудования.

Не светится даже дежурная лампочка. Схема запускается следующим образом. Затем он обрабатывается также, как и внутренний звуковой сигнал. В усилитель встроены узлы защиты от перегрева кристалла и короткого замыкания в нагрузке. С выхода любого активного цветового декодера формируются цветоразностные системы R-Y, B-Y , которые поступают на видеопроцессор в составе IC
Ремонт телевизора LG CF-20K49E. Не включается. Курсы телемастеров.

Проверка результатов ремонтных работ

По завершению ремонта, необходимо монтировать плату обратно в телевизор. Для этого подключаются все шлейфы и соединения со вторичной платой, а сама плата БП наживляется при помощи одного-двух болтов. Первую проверку также следует выполнять без предохранителя, заменив его лампочкой накаливания. Если при подключении телевизора к сети лампа горит, а сам телевизор работает в штатном режиме, значит, ремонт выполнен правильно. Останется только вернуть на место предохранитель, зафиксировать плату, закрыть ее защитным кожухом (если он был) и закрепить заднюю крышку телевизора.

Но даже после замены сгоревших элементов платы, телевизор может не включиться. Вышедшие из строя элементы в процессе эксплуатации могли привести к более серьезным поломкам. Эксперимент с лампочкой позволит выявить остальные неисправности:

Если лампочка загорается, но сразу же тухнет, а на экране появляется характерный растр – необходимо заменить оптронные пары.
Если лампа загорается и тухнет, но индикатор телевизора так и не загорелся, а на экране ничего не появилось – искать проблему стоит в области генератора импульсов. Рекомендуется проверить напряжение на высоковольтных конденсаторах и выполнить повторную проверку на предмет целостности диодов выпрямителя.
Если лампа горит ярко – в цепи присутствует пробой, и на участок, где должно быть 5В, поступает высокое напряжение. Проверяем напряжение выхода трансформатора, и, если повреждение в нем, замене подлежит весь блок питания. Если трансформаторы целый, необходимо провести повторную проверку и выявить «пробитый» элемент.
Если лампа не горит – присутствует обрыв цепи. В таком случае также проводится повторная проверка на целостность каждого элемента, путем прозвона мультиметром.

Самый неблагоприятный исход – это обрыв обмотки трансформатора. Выполнить такой ремонт будет крайне сложно, и вероятнее всего, под замену пойдет сам блок питания, который обойдется в несколько тысяч рублей.

Разборка изделия

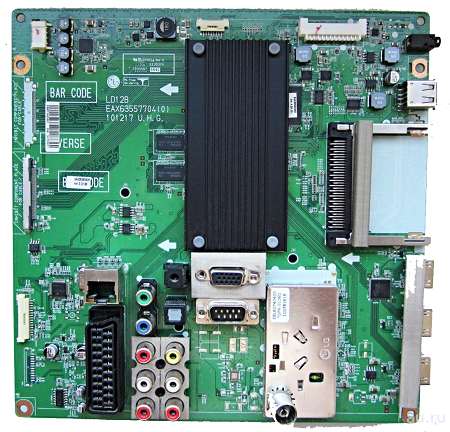

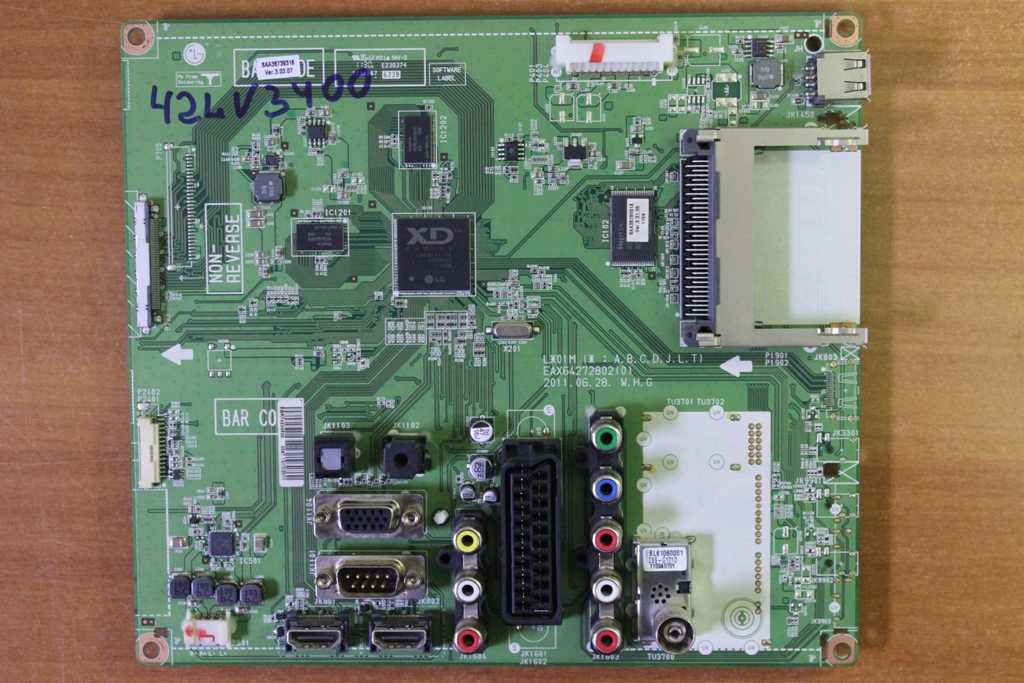

Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.

Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:

заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу

В дальнейшем это негативно отразится на качестве изображения;
особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.. Пошаговая инструкция по разборке телевизионного оборудования:

Пошаговая инструкция по разборке телевизионного оборудования:

Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.

Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.

Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.

Переверните экран, придерживая при этом матрицу

Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно

Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.

В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.

Замена поврежденных элементов

Паяльник с возможностью регулирования уровня нагрева.
Отвертки.
Кусачки.
Пинцет.
Мультиметр.
Припой.

Чтобы удалить неисправный элемент, нужно перевернуть плату и нагреть припой, который фиксирует «ножки» элемента с общей дорожкой платы. Как только олово расплавиться, ножки можно будет вытащить, потянув за основание элемента. Далее рекомендуется удалить остатки старого припоя с местом работы и непосредственно в отверстиях платы под ножки. Это позволит более надежно впаять новые элементы. Вставив ножки нового элемента в отверстия, следует зафиксировать их оловом

Делать это необходимо предельно осторожно, используя небольшое количество припоя. В противном случае можно задеть соединение соседних элементов

Когда все ремонтные работы выполнены, можно проверить работоспособность БП. Но перед тем, как проверять блок питания телевизора на исправность в работе, следует провести дополнительную проверку. Для этого достаточно извлечь предохранитель и заменить его обычной лампочкой накаливания. Если при подаче питания на плату нить накала лампы раскаляется, значит можно пробовать подключать плату.

ЛИЦЕНЗИИ

Поддерживаемые лицензии могут отличаться в зависимости от модели. Дополнительная информация о лицензиях приведена по адресу: www.lg.com.

Произведено по лицензии компании Dolby Laboratories. Символы «Dolby» и двойное «D» являются товарными знаками компании Dolby Laboratories.

«HDMI», логотип «HDMI» и «High-Definition Multimedia Interface» являются товарными знаками или зарегистрированными товарными знаками компании

HDMI Licensing LLC.

СВЕДЕНИЯ О ВИДЕО DIVX. DivX — это цифровой формат видео, созданный компанией DivX, Inc. Данное устройство имеет официальную сертификацию DivX для воспроизведения видео DivX. Посетите веб-сайт www.divx.com

для получения дополнительной информации и загрузки программного обеспечения для преобразования видео в формат DivX.

СВЕДЕНИЯ О DIVX VIDEO-ON-DEMAND. Для воспроизведения фильмов

DivX Video-on-Demand (VOD) устройство DivX Certified должно быть зарегистрировано. Чтобы получить код регистрации, перейдите в раздел DivX VOD меню настройки устройства. Для получения дополнительной информации о выполнении регистрации перейдите по адресу: vod.divx.com.

«Сертификация DivX для воспроизведения видео в формате DivX и DivX Plus HD (H.264/MKV) с разрешением до 1080p HD, включая содержимое повышенного качества».

«DivX, сертификация DivX и связанные логотипы являются товарными знаками компании DivX, Inc. и используются при наличии лицензии».

Принцип работы LED/OLED-матриц

Принцип работы матриц современных телевизоров важно знать по одной причине — выход подсветки из строя не является такой уж серьезной проблемой. Сам экран телеприемника изготовлен из миллионов цветных светодиодов небольшой яркости свечения

Чтобы можно было увидеть картинку на экране телевизора, матрица оснащается яркой светодиодной подсветкой белого свечения. Именно ее свет, окрашиваемый впоследствии LED/OLED-светодиодами матрицы, мы и видим в телевизоре. Конструкция светодиодного экранного модуля современных телеприемников имеет примерно следующий вид: Из схемы видно, что подсветка является вспомогательным компонентом экранного модуля телевизора. Выход этого устройства из строя никак не влияет на работу самого экрана. В этом легко убедиться. Включите телевизор (желательно, чтобы свет в помещении отсутствовал) и направьте свет от фонарика на экран. В месте, куда падает свет от фонаря, будет заметна картинка, отображаемая в данный момент на экране.

Принципиальные схемы БП телевизоров и их особенности

Типовая блок-схема источника питающих напряжений телевизора

Блоки питания ТВ выполняются по разным схемам с использованием различной элементной базы. Но принципы организации источника питания схожие.

Все БП современных телевизоров выполняются по импульсной схеме и содержат несколько модулей:

Входной модуль. Его задача – подготовить напряжение для питания остальных узлов. Входная часть может содержать фильтр электромагнитных помех, ограничитель тока, коммутатор питания (работает по сигналу из модуля дежурного напряжения и подает питание на основные блоки), а также выпрямитель, питающий импульсные преобразователи.
Корректор коэффициента мощности. На работу остальных блоков не влияет, БП может успешно работать и без него. Но выпрямители с фильтрами, коих в схема блока питания телевизора достаточно, отличаются резко несинусоидальной формой тока. Это приводит к появлению в токе потребления гармоник, создающих помехи в питающей сети, а также к повышению бесполезно потребляемого реактивного тока, что требует увеличения сечения проводников. Для борьбы с этими явлениями и служит ККМ, корректирующий соотношение активной и реактивной составляющей тока.
Модуль дежурного напряжения. Запитан и работает даже тогда, когда телевизор выключен (но включен в сеть). Формирует постоянно присутствующее напряжение питания +5 VDC, а также коммутируемое внутренней схемой +5 VDC и +12 VDC – в зависимости от потребности узлов телевизора. По команде с ПДУ или с кнопки ТВ подает на коммутатор сигнал о включении питающего напряжения на основной модуль питания.
Модуль питающего напряжения. Обесточен, если ТВ выключен. При подаче напряжения от выпрямителя входного модуля формирует несколько питающих напряжений для различных узлов телевизора и для питания экрана.

Обычно все модули расположены на одной плате и представляют собой различные функциональные участки схемы.

Конкретную схему можно рассмотреть на примере БП производства SAMSUNG платы источника питания BN44-0042. Он построен по приведенной выше блок-схеме.

Входные цепи и ККМ БП BN44-0042

От скачков напряжения схему защищает варистор CX801S. Дальше разработчики предусмотрели участок защиты от синфазных и противофазных помех, коммутатор питания основного модуля на реле F3PA005V и еще один защитный фильтр, после которого установлен выпрямитель HS801S. ККМ выполнен на базе специализированного контроллера FA5591N. Через ключи на мощных полевых транзисторах микросхема коммутирует дроссель LP802, улучшая форму потребляемого тока, и одновременно стабилизируя напряжение на выходе и осуществляя защиту от сверхтока.

Схема источника дежурного напряжения БП Samsung BN44-0042

Дежурный источник питания формирует основное +5VDC напряжение, коммутируемое напряжение +5 VDC и вспомогательное напряжение +12 VDC для питания микросхем основного источника и ККМ. Основа схемы – ШИМ-контроллер SQD3011K. Обмотки импульсного трансформатора коммутируются без дополнительных внешних ключей. Схема формирования основного и коммутируемого напряжений особенностей не имеет и является типовой для импульсных источников питания. Обратная связь для стабилизации напряжения организована с помощью оптрона.

Схема основного модуля BN44-0042

Источник основного питания построен по импульсному принципу на ИМС FSFR1800XSL. Эта микросхема содержит встроенные силовые элементы, включенные по схеме полумоста, поэтому обмотку трансформатора она коммутирует также напрямую, без дополнительных элементов.

Выходное напряжение стабилизируется методом ШИМ, обратная связь организована через оптрон. Вторичные выпрямители выходных напряжений особенностей не имеют.

Похожие принципы положены в основу построения источников питания телевизоров LG (например, модуль LG32-13PL1). Но есть и отличия от рассмотренной раньше схемы. Главные из них:

применена иная элементная база;
отсутствует ККМ;
на выходе источника другой набор питающих напряжений (так, для драйверов LED используется напряжение +65..87 VDC, а дежурное составляет всего 3,5 вольта);
на модуль основного напряжения питание подано всегда, а коммутация ON/OFF производится по вторичной стороне.

Блок-схема БП LG32-13PL1

Схема ШИМ организована на микросхеме SSC1S311A. Она не имеет встроенных мощных ключей, поэтому для коммутации обмоток применен мощный MOSFET. Для питания драйверов LED используется отдельный контроллер PWM на микросхеме MAP3202.

Схема электрическая принципиальная БП LG

Как ориентироваться в сервисном меню телевизоров LG?

Сервисное меню телевизора LG отображается исключительно на английском языке (независимо от того, какая страна и язык установлены в обычных TB-настройках). Отлично, если вы его знаете. А если нет, в этом тоже нет ничего страшного. Всегда можно воспользоваться интернет-переводчиком.

С помощью сервисного меню LG можно настроить телевизор полностью под себя, исправить какие-либо проблемы или сбросить ТВ до заводских параметров. Независимо от выбранного варианта работы с системными настройками, будьте очень осторожны. Не имея специальных знаний, можно без труда нарушить работу телевизора.
