Ошибки пользователя
Поломка сложной электронной техники всегда обходится недешево — стоимость ремонта плазменных или ЖК-экранов часто и вовсе оказывается нерентабельной для владельца. Когда не включается телевизор LG, не стоит сразу подозревать худшее. Вероятнее всего, причинами проблем являются элементарные ошибки или случайности, довольно легко подлежащие устранению.
- Отсутствие электропитания. Если ток от розетки не поступает к телевизору, работать он не будет. Косвенным подтверждением проблемы могут быть полное отсутствие индикации на корпусе, отсутствие реакции на сигналы пульта. Стоит проверить, не выключена ли кнопка на сетевом фильтре, если подключение выполнено через него, убедиться в наличии вилки в розетке.
- Режим выбран неверно. В случае перехода в Sleep Mode экран гаснет, но сам аппарат продолжает функционировать в обычном режиме, только без внешних проявлений. Убедиться в том, что это так, можно, нажав на пульте кнопку Standby — на другие команды телевизор не отреагирует. Только при смене режимов аппарат снова будет готов к работе. Не стоит слишком часто пользоваться функцией «сна», в этом состоянии техника более уязвима для короткого замыкания, других сбоев в сети.
- Не тот источник сигнала. Иногда сам телевизор включен, но на нем не получается посмотреть эфирное ТВ или другой контент. Для устранения проблемы обычно достаточно проверить источник сигнала. Вместо ТВ там может стоять HDMI, AV. Нужно просто перейти в правильный режим.
- Активирована защита от несанкционированного доступа. В этом случае телевизором нельзя управлять со встроенных в его корпус кнопок. Зато с пульта все функции будут работать. Опция позиционируется как «защита от детей» — они не смогут сами включить технику.
- Сбившиеся настройки яркости. Если, выставляя этот параметр, пользователь выбрал минимальные значения, экран останется черным. В этом случае нужно выполнить настройку и вернуть нормальные показатели яркости.
Что делать, если возникли проблемы с установкой?
Наиболее частая проблема, возникающая при установке приложения Wink, — отсутствие свободного места на устройстве. В этом случае решение только одно — удалить другие программы. Возможно, какие-то уже неактуальны для вас и вы ими давно не пользуетесь.
Чтобы удалить лишнее, выполните такие действия:
После всех указанных действий повторите попытку установить приложение.
При столкновении с проблемой в процессе скачивания, настройки или использования программы Wink, вы можете в любой момент обратиться в службу поддержки Ростелекома по телефону 88001000800 и получить квалифицированную помощь. Техническая поддержка доступна 24 часа в сутки, 7 дней в неделю.
Также связаться с поддержкой можно другими способами:
- по электронной почте — [email protected];
- через приложение на самом TB (либо через телефон) — зайдите в раздел «Помощь», находящийся в меню, далее кликните «Сообщить о проблеме»;
- через обратную связь на сайте wink.rt.ru (находится в конце главной страницы) — в случае, если у вас пока нет учётной записи на сервисе.
-
Как обновить андроид на планшете explay cinema tv
-
Как пользоваться apple tv пульт
-
Как установить ace stream на samsung smart tv
-
Как на андроид тв установить браузер
- Forkplayer для виндовс 10 что бы пользоваться как на смарт тв
Как менять диоды
Если посчастливилось купить готовые линейки от производителя — задача решается просто: они устанавливаются на место старых целиком. Даже без проверки отдельных диодов. Есть и более сложный путь. Найдя сгоревшие диоды, их вырезают вместе с участком подложки с проводниками. На это место помещают такую же деталь, получаемую из новой линейки. Все, что останется — восстановить дорожки, то есть подпаять в разрыв пару коротких проводников.
Но если в руках только набор б/у диодов или комплект с Алиэкспресс, придется повозиться.
Как снять линзу
Главное, не повредить ножки линзы. Так ее проще будет устанавливать на место. Операция проводится очень аккуратно. На фене устанавливается температура 100-120 градусов, выхлоп направляется на ленту подложки снизу. Расстояние подбирается эмпирически, обычно около 10 см. Под линзу помещают тонкую полоску пластика и легонько пытаются, как рычагом, ее поднять. Как только фен расправит клей, деталь отделится от подложки. В ходе работы рекомендуется записывать, откуда что снимается, чтобы затем сделать обратную правильную установку.
Как снять диод
Диоды также прогреваются феном. Температуру воздуха при этом устанавливают на уровне 320-350 градусов. Понять, что диод отделился, можно по расплавлению припоя по его краям. Деталь снимают пинцетом.
Как готовить посадочную площадку
После снятия старого диода, под новый готовят место. То есть удаляют лишнее олово на проводящих площадках, избавляются от потекшего флюса, все вычищают. Затем контактные точки лудят.
Как установить новый диод
Новый диод очень аккуратно пинцетом устанавливают на подготовленную площадку. Не смещая деталь и не перемещая ленту подложки, последнюю греют снизу феном. Как только будет видно расплав олова, поступление тепла прекращают. После остывания металла на контактных площадках диод готов к работе.
Возвращаем линзы на места
До окончания монтажа осталась одна операция. Делать ее нужно быстро. Возврат линз на свои места производится по записанной карте демонтажа. На ножки детали наносят суперклей. Желательно использовать гель, так как он медленнее застывает. Ножки помещают в те же точки, при этом следят, чтобы оптическая ось линзы прошла через центр полупроводникового кристалла.
Для этого подсветку подключают к драйверу и кладут сверху пластину светорассеивающего фильтра. Если она равномерно освещена, ничего делать не нужно. А вот в случае обнаружения дефектов линзу в месте их находки можно немного сдвинуть в правильную позицию.
А это отремонтированный вид собранной и готовой к дальнейшей эксплуатации панели подсветки:

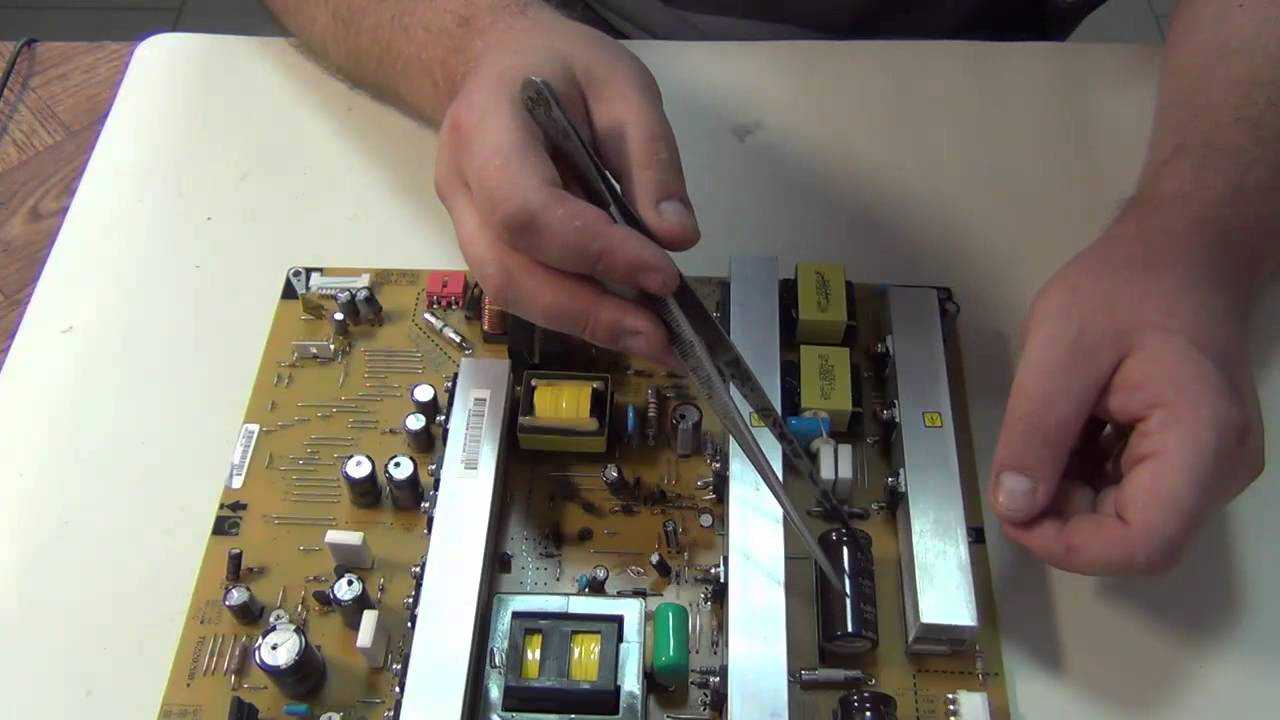

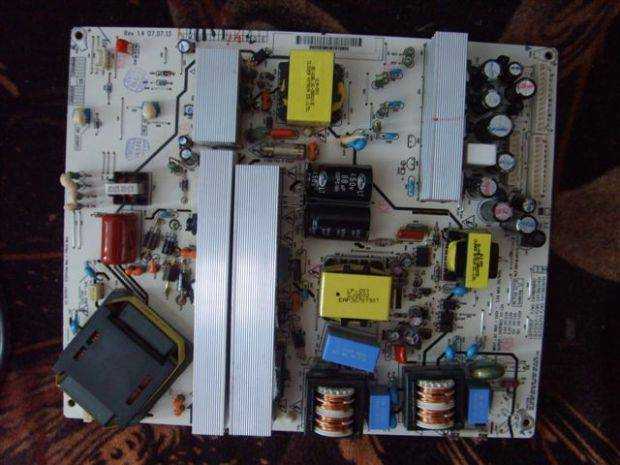

Диагностика платы
Как только удалось извлечь плату, необходимо провести первичный осмотр на предмет очевидных поломок
На что следует обращать внимание:
Есть ли следы гари. В некоторых случаях определенные элементы могут перегорать, оставляя под собой копоть.
Отслоение пайки. Со временем некачественная пайка может привести к тому, что какой-либо из элементов попросту отвалится.
Как выглядят конденсаторы. Вздутые конденсаторы не всегда видны невооруженным взглядом без применения мультиметра, но если удалось заметить объективно «надутый» конденсатор – то очевидно, что он вышел из строя.
Целостность разъемов. Необходимо убедиться, что все разъемы не имеют повреждений. Это касается как входного разъема питания, так и выходных соединений со вторичной платой
Важно, чтобы на входном пластиков разъеме не было следов оплавления.
Если ничего подобного на плате нет, дальнейший поиск проблемы осуществляется уже при помощи мультиметра. Первым делом необходимо прозвонить на целостность предохранитель, если он не звонится – причина неисправности очевидна. Замена предохранителя – самая меньшая из проблем, которая может возникнуть при ремонте импульсного блока питания своими руками.
Если предохранитель целый – следует проверить конденсаторы, а именно измерить емкость каждого из них. Также можно и просто прозвонить их на целостность, так как часто причиной выхода из строя конденсатора является обрыв и пробой. Номинал конденсатора можно посмотреть на самом элементе. Даже 10%-ное отклонение от номинала требует полной замены элементов.
При выявлении нерабочих, вздутых или пробитых конденсаторов, их необходимо заменить. Причем рекомендуется менять сразу все конденсаторы, так как обычно они выходят из строя один за другим, и, если вздулся один элемент, в скором времени вздуются и другие
Также следует уделить внимание кабелю питания телевизора. Достаточно его прозвонить на целостность
Бывает, что проблема кроется в соединение шнура и вилки, а также в нарушении целостности проводов.
Перед диагностикой конденсаторов, их необходимо предварительно разрядить. Сделать это можно при помощи обычной лампочки, поднеся ее к контактам конденсатора. В противном случае может возникнуть КЗ, что приведет к еще большим поломкам, а также существует риск получить удар током.
Детальная диагностика неисправности
Если первичный осмотр платы и проверка на предмет наиболее распространенных поломок не дали никаких результатов, придется прибегнуть к детальной диагностике. Для этого потребуется схема блока питания телевизора, скачать которую можно на официальном сайте производителя. Далее, используя тестер (мультиметр) проводятся следующие проверки:
- Необходимо прозвонить каждый элемент сети (диоды, транзисторы, конденсаторы).
- Проверяем балластное сопротивление – резистор на предмет обрыва.
- Также следует прозвонить выпрямительные диоды, которые часто выходят из строя после КЗ в сети.
Выявив поврежденный элемент платы, его необходимо будет заменить и выполнить проверку ремонта.
Нет изображения в телевизоре 42LB673V, что делать?
По многочисленным просьбам читателей мы решили написать подробную статью как разобрать и отремонтировать телевизор LG 42LB673V (эту инструкцию можно применить и к его соседним братьям LG 42LB675V, 42LB677V, 42LB671V, 42LB679V)Телевизор 42LB673V относится к серии безрамочных, будьте очень аккуратны при разборке, одно неправильное движение и матрица даст скол, что приведет к нецелесообразности ремонта.
Данный ТВ принесли в ремонт с проблемой темные пятная на экране, но этот дефект может проявляться и как полное отсутствие подсветки (нет изображения, а звук есть).
Состав телевизора LG 42LB673V:
Main (материнская плата): EAX65384003
Power Supply (Блок питания): EAX65424001 (2.3) LGP42-14LPB
Panel (панель/матрица): LC420DUH (PG)(F1)
LED backlight/подсветка (led string): 42″ V14 Slim DRT REV0.6 6916L-1684A,6916L-1685B, 6916L-1683B, 6916L-1682A
Разбор телевизора LG 42LB673V
1. Положить телевизор лицевой частью вниз, на ровную, жесткую поверхность.
2. Откручиваем болты из задней крышки и снимаем ее
3. Откручиваем нижние торцевые болты панели динамиков и аккуратно снимаем ее, отжав две защелки по краям и отключив модуль Wi-fi с кнопкой включения-управления.
4. Откручиваем и снимаем нижние защитные планки
5. Откручиваем по два винта в правом и верхнем углах, которые крепят «П образную» рамку, снимаем ее.
6. Откручиваем и снимаем по периметру планки удерживающие стекло-матрицу.
7. Поднимаем «металлическое корыто» за выступающие части крепления кронштейна.
8. Снимаем фильтры и рассеивающий пластик.
9. На обратной стороне «корыта» снимаем крепеж удерживающий отражатель
10. Снимаем отражатель
Ремонт подсветки в телевизоре 42LB67*
В телевизоре установлена интеллектуальная подсветка из 5 линеек по 9 диодов, каждая в свою очередь состоит из двух отдельных частей по 5 и 4 диодов. Используются стандартные диоды на 3В LG 3530 130 -150 мА
Проверяем каждую линейку тестером либо ЛБП, отслеживая потребляемый ток.
Доработка блока питания EAX65424001
В качестве доработки блока питания необходимо увеличить сопротивление всех токовых датчиков с 1,5 Ом на 2,4 Ом (можно и больше, даже при увеличении сопротивлений до 4,7 Ом, подсветка будет работать довольно на комфортном уровне). На фото показаны сопротивления которые необходимо заменить.
Если сопротивления не менять, то обязательно убавить подсветку программно:
Меню — расширенные настройки — экран — настройки изображения — подсветка (выставить не более 80)
Всем привет. На ремонт принесли телевизор LG 39LB561V с неисправностью “нет подсветки”.
Около года назад данный телевизор уже ремонтировали у местной мастерской, но спустя год дефект вернулся.
- Диагностика неисправности LED подсветки
- Полная разборка телевизора. Пошаговая инструкция
- Определение неисправных светодиодов
- Инструкция по снятию линз и замене светодиодов.
- Ограничение тока на светодиоды
- Детали, которые использовались в ремонте
Инструкция по снятию линз и замене светодиодов.
Каждый мастер меняет светодиоды по своему. Я опишу то, как это делаю я.
Первым делом необходимо отклеить планку от корпуса. Для этого, я прогреваю паяльным феном корпус температурой около 100 градусов, потом подливая со шприца спирт потихоньку отклеиваю планку. Здесь необходимо стараться не перегибать планку, чтобы линзы не отклеивались.
Процесс отклеивания планок
После этого, закрепляем планку с помощью “третей руки”, и готовимся снимать линзу.
Для снятия линзы, на фене выставляем температуру около 120 градусов, и хорошо прогреваем низ планки на расстоянии около 10 сантиметров.
Процесс прогревания планки
Далее, используя лопатку, или другой тонкий предмет, аккуратно поддеваем линзу. Ни в коем случае не прилагаем усилия. Основная задача это оставить ножки на линзе в целости.
Лопатка под линзой
Линза снята. Все ноги на месте
Всегда запоминаем где какая линза стояла, на то же место ее и будем возвращать. Такой подход спасет Вас от пятен на экране после замены.
Далее можно выпаивать светодиод. Для того, чтобы немного уменьшить потемнение текстолита (в данном случае мне не помогло, так как я использовал не качественный флюс), место пайки заклеиваем каптоновым скотчем.
Подготовка светодиода к пайке
Капаем немного флюса на светодиод, после чего выставляем на фене температуру около 320 градусов. Снизу платы начинаем ее прогревать пока светодиод не отпаяется.
Процесс выпаивания светодиода
Как видите, текстолит потемнел, особенно в тех местах, где закипел флюс. Это не cтрашно, на качество изображения данное потемнение не будет особо сказываться.
Смываем остатки флюса, и залуживаем новым припоем контактные площадки.
Новые светодиоды на 6 вольт. Большая площадка плюс
Светодиоды я не залуживаю, так как в таком случае на контактной площадке будет много олова, а это негативно скажется на дальнейшей работе. Новый светодиод хорошо протираю спиртом, чтобы убрать остатки оксидной пленки, после чего наношу флюс и позиционирую светодиод.
Новый светодиод запаян
Перед установкой линзы, хорошо протираем внутреннюю часть линзы ватной палочкой.
После этого наносим немного клея на место установки линз
Очень важно, чтобы клей не попал на светодиод, тем самым не испачкал внутреннюю часть линзы
После этого устанавливаем линзу. Пытаемся установить линзу как можно ровнее, чтобы ее центр попадал ровно на цент светодиода.
Пока клей еще полностью не высох, подключил платы, и включил телевизор. Подсветка заработала.
Подсветка в работе
Далее, быстро установил отражающую пленку, и светофильтры. Это сделал для того, чтобы посмотреть нет ли пятен на изображении от неровно установленной линзы. Так как клей еще полностью не высох, линзу можно немного подвинуть, если она неправильно выставлена.
В этом месте установлен светодиод. Результат лучше чем на некоторых родных светодиодах
Дал часок просохнуть клею, после чего начал собирать телевизор.
Защита
Как только вы отложите крышку в сторону, вам будут видны лишь некоторые детали телевизора, а именно блок питания и микросхема, все остальное скрыто под металлической защитой, снятие которой будет следующим этапом разборки.
Первым делом повторяем действия с крышкой, то есть снимаем все шурупы. Теперь, все будет зависеть от особенностей конструкции, в некоторых случаях вам будут мешать динамики, их тоже необходимо снять и убрать в сторону. Теперь самое главное, практически на всех телевизорах такая защита дополнительно фиксируется в специальных пазах, углублениях, это и будет самая сложная часть разборки.
При помощи тонкого металлического предмета подденьте каждый замочек и высвободите защиту, будьте максимально аккуратны, чтобы не повредить пластиковые детали и тем более схемы устройства.
Как предотвратить дальнейшие поломки
После успешного ремонта, установки платы на место и выполненных проверок, следует позаботиться о том, чтобы телевизор больше не ломался. Полностью застраховаться от поломок сложной техники невозможно, но можно устранить факторы, которые выводят БП из строя:
- Решить проблему с перепадами напряжения, установив стабилизатор.
- Установить дополнительную автоматическую защиту от перегруза в сети и коротких замыканий.
- Устранить чрезмерную влажность в помещении, где эксплуатируется телевизор.
- Убедиться, что используется работоспособная розетка и качественный удлинитель, а кабель питания телевизора и вилка не имеют повреждений.
- При возникновении каких-либо симптомов неисправности (шум, долгий запуск телевизора), не запускать проблему и своевременно выполнять ремонт.
Единственные элементы, подверженные временному фактору – это конденсаторы. В остальном, неисправность значительно легче предупредить, чем потом ремонтировать.
