Телевизор LG 32LM580T нет подсветки
Довольно частая проблема в телевизоре LG 32LM580T — это отсутствие подсветки в матрице, звук при этом работает, но изображения как такого нет, оно темное. Именно эту проблему мы и рассмотрим в данной статье.
ВСЕ ДЕЙСТВИЯ ПРОИЗВОДИТЕ НА СВОЙ СТРАХ И РИСК.НЕ РЕКОМЕНДУЕТСЯ САМОСТОЯТЕЛЬНАЯ РАЗБОРКА И РЕМОНТ. БЕЗ ОПЫТА РАЗБИРАТЬ МАТРИЦУ ДОВОЛЬНО ОПАСНО, ОДНО НЕПРАВИЛЬНОЕ ДВИЖЕНИЕ И ТЕЛЕВИЗОР НА ВЫБРОС.
ЛУЧШЕ ОТДАТЬ ДЕНЬГИ ЗА РЕМОНТ И ДОВЕРИТЬ ЭТО ПРОФЕССИОНАЛУ.
Состав телевизора LG 32LM580T:

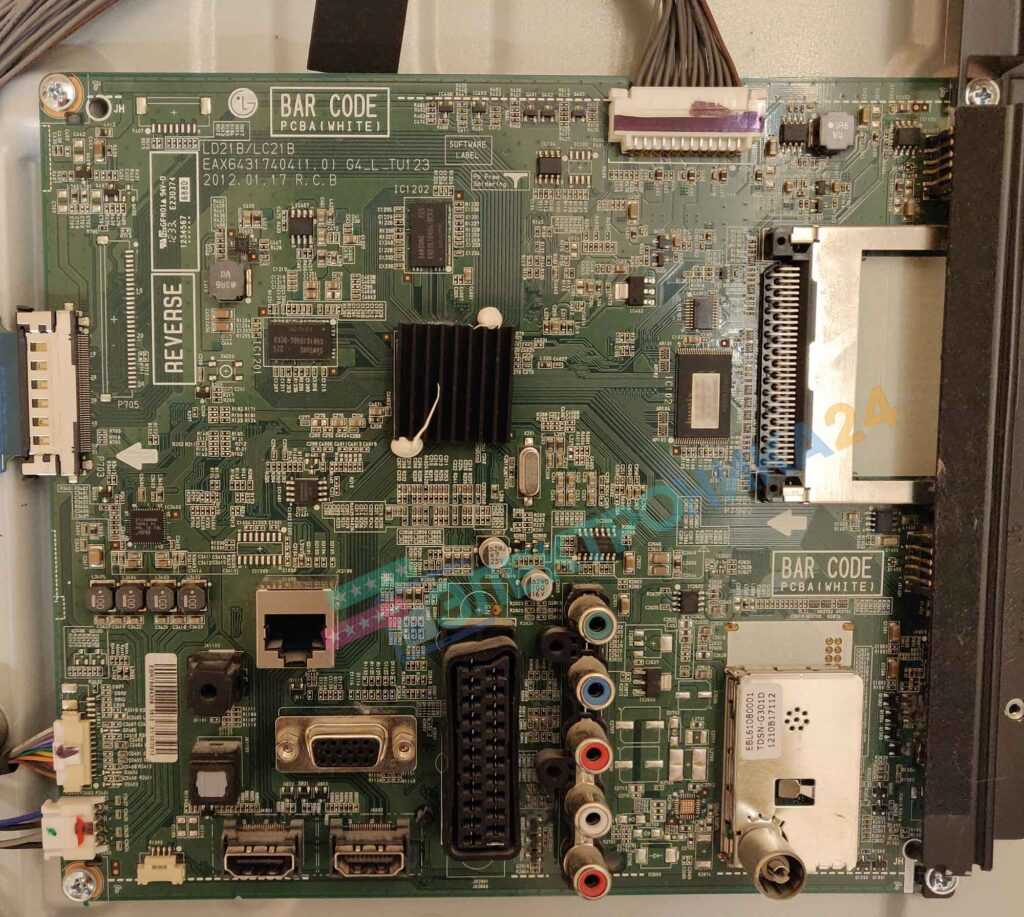

Main (материнская плата): EAX64317404(1.0), G4_L_TU123, CHASSIS: LD21B

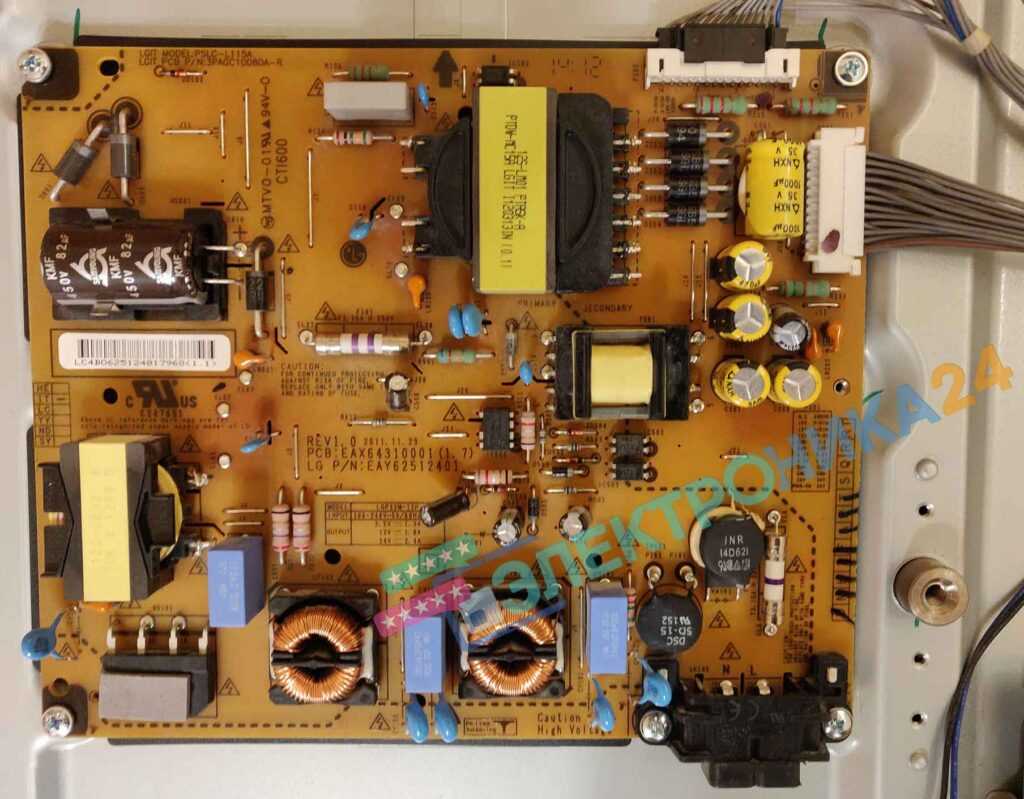

Power Supply (Блок питания): PCB: EAX64310001 (1.7), P/N: EAY62512401, Model: LGP32M-12P

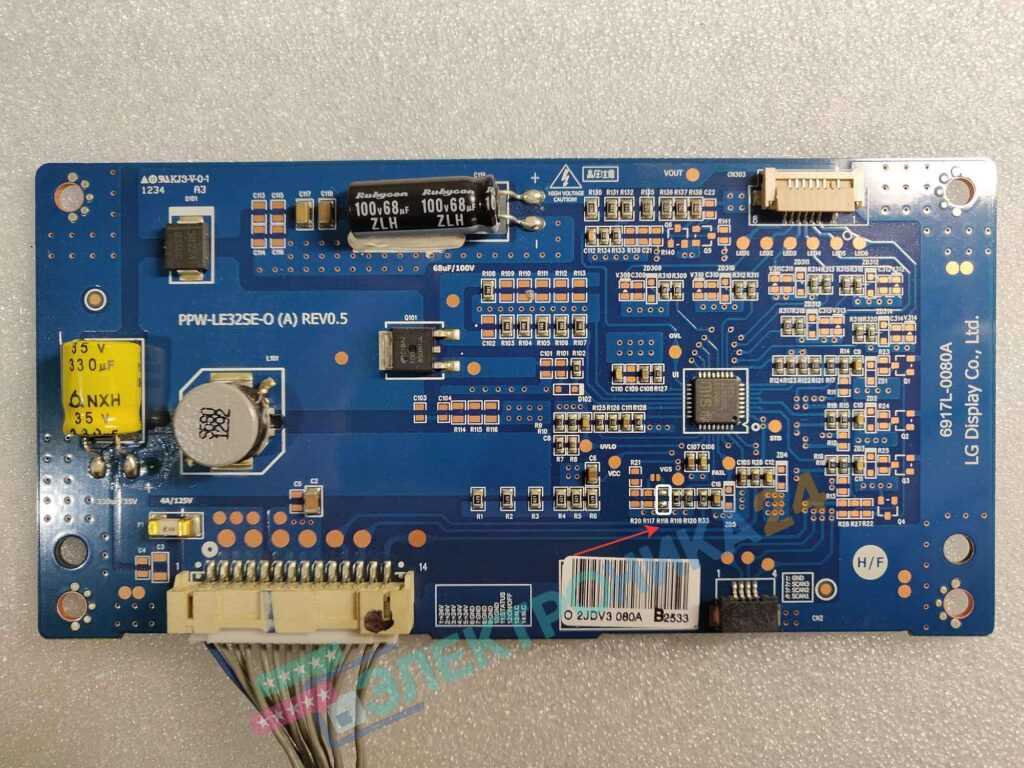

LED-Driver выполнен на отдельной плате PPW-LE32SE-O (A) REV0.5 6917L-0080A

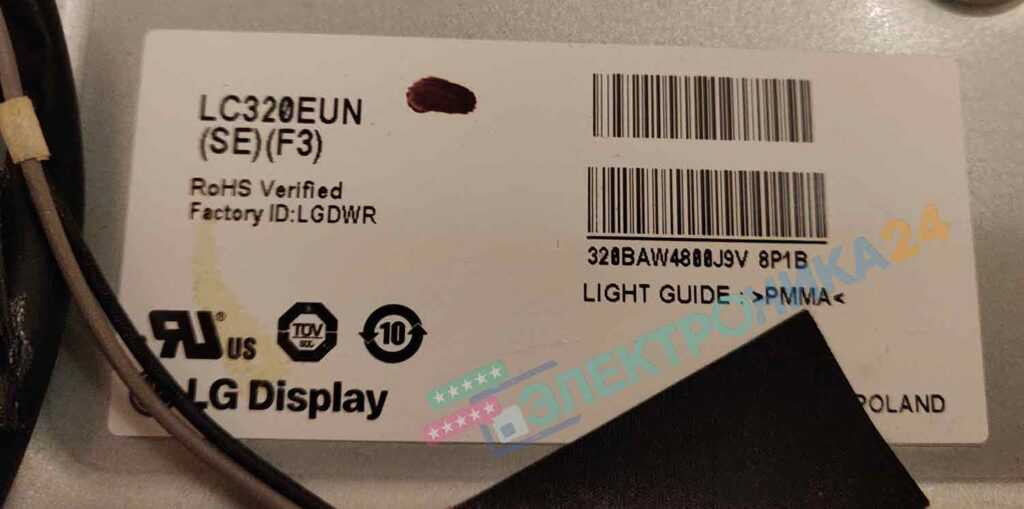

Panel (панель/матрица): LC320EUH (SE)(F3)

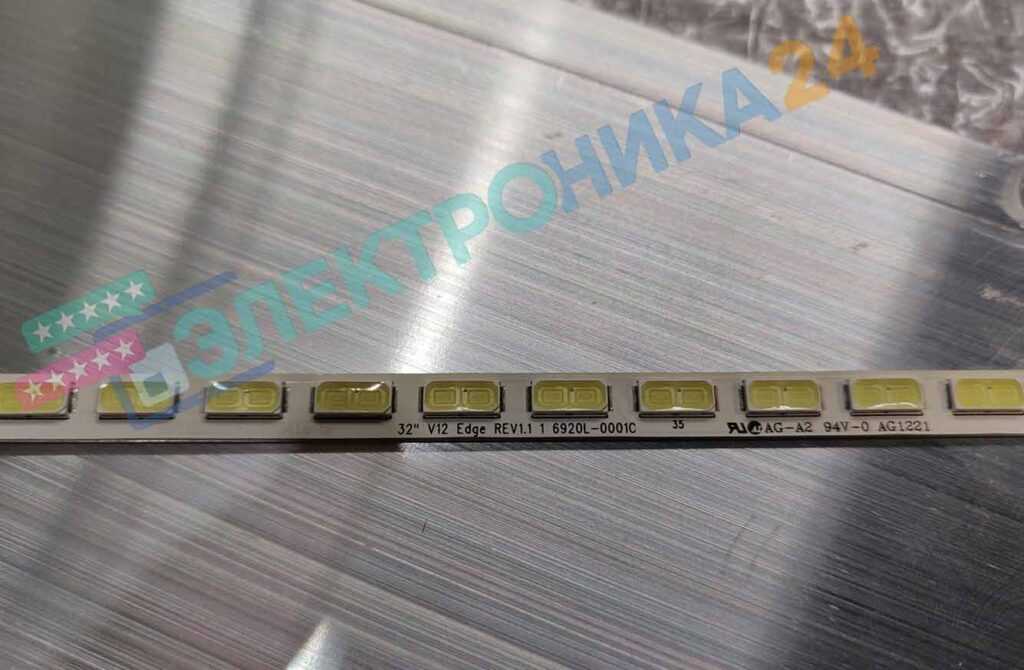

LED backlight/подсветка (led string): 32″ V12 Edge Rev 1.1 6920L- 0001C

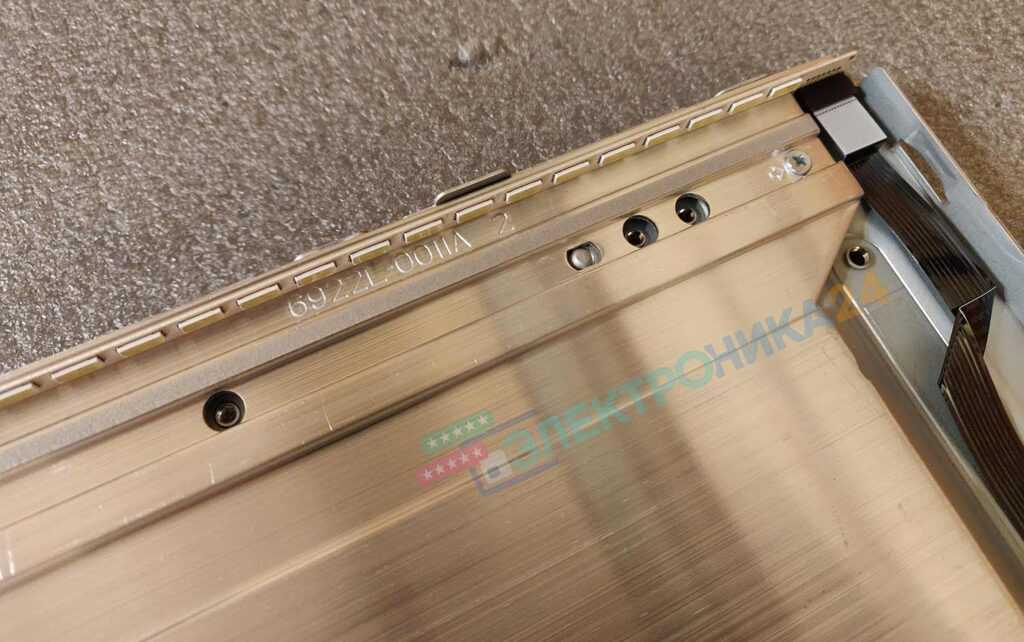

Радиатор линейки подсветки: 6922L-0011A
Специфика неисправности
Цепи подсветки экрана – это система, обеспечивающая корректную трансляцию изображения на мониторе. За матрицей расположен источник света, который обеспечивает вывод картинки на экран. Сбои в работе этого модуля становятся причиной появления проблем с яркостью и контрастностью изображения. Ремонт цепей подсветки экрана Смарт ТВ мастера начинают с проверки следующих узлов:
- инвертора, подающего переменный ток;
- сетевого кабеля;
- лампы LED-подсветки;
- мультиконтроллера;
- проводящих ток дорожек.
Выход из строя любой из перечисленных выше комплектующих приведет к некорректной работе подсветки. Базовые модули ломаются и-за механического воздействия, коротких замыканий, спровоцированных попаданием влаги. Интенсивная эксплуатация оборудования также ускоряет естественный износ деталей. Замена цепей подсветки экрана Samsung потребуется при обнаружении заводского брака телевизора Смарт ТВ.
Хаотичное изменение яркости, отсутствие изображения, некорректная цветопередача – основные признаки того, что требуется ремонт или замена цепей подсветки. Нельзя исключать, что проблемы появились из поломки матрицы. Поэтому инженерами проводится комплексная диагностика с проверкой работоспособности всех деталей.
Признаки неисправности подсветки
Главный признака неисправности LED-подсветки — отсутствие изображения на экране. Он имеет черный цвет, как при выключенном телевизоре. При этом в ТВ присутствует звук, переключаются каналы и доступны все аудио-функции.
Как убедиться, что неисправна именно подсветка? Для этого необходимо максимально затемнить помещение: закрыть шторы, выключить свет. Затем взять фонарик (подойдет, установленный в смартфоне) и посветить на экран ТВ на расстоянии 1-2 см. Вы увидите, что изображение на экране есть, но оно затемнено, потому что не подсвечивается светодиодами.
В современных телевизорах LG светодиоды подключены последовательно, поэтому если перегорает один, то происходит полный обрыв цепи, и изображение пропадает полностью. Может ли работать часть экрана? Нет, во всех LED-телевизорах LG и Samsung установлены специальные защитные микросхемы, которые отключают светодиодные ленты при неисправности даже одного элемента.
Важно: эксплуатировать ТВ с неисправными светодиодными лентами категорически запрещено! Это может привести к разрыву матрицы и дорогостоящему ремонту (до 90% от стоимости нового прибора)
Разборка телевизора LG 32LM580T
Первым делом снимаем заднюю металлическую крышку, для это откручиваем все болты (указаны на картинке выше)
Далее убираем динамики и достаем корыто матрицы из пластиковой декоративной рамки.
Переворачиваем телевизор лицевой частью вверх, на нижней части откручиваем 3 винта жёлтого цвета, также с левого и правого торца откручиваем по 2 винта белого цвета и 3 винта с верхнего торца белого цвета. Затем снимаем по периметру металлическую защитную рамку, состоящую из 4 раздельных пластин-уголков.
Следующим шагом поднимаем матрицу (стекло), аккуратно освободив снизу шлейфа.
Снимаем пластиковую рамку, на которой лежала матрица
Снимаем рассеивающее стекло, фильтры.
После вышеуказанных операций нам открывается доступ к той самой подсветке.
В данном телевизоре установлена подсветка EDGE типа, те светодиодный модуль (6920L- 0001C) расположен с одного торца — левого. Необходимо проверить каждый светодиод, потребление тока должно быть одинаковым. Если уверены, что проблема в подсветке, то необходимо менять все светодиоды либо полностью линейку. Замена только нескольких светодиодов приведет к повторному проявлению проблемы.
Внутри корыта матрицы справа и слева находятся алюминиевые пластины-радиаторы. Один большой с LED лентой, второй узкий.
Меняем Led ленту на новую, обязательно проверьте чтобы она нигде не отходила и был надежный контакт к радиатору. Перед сборкой матрицы делаем тестовое включение.
Сборку телевизора осуществляем в обратном порядке.
