L P I СОДЕРЖАНИЕ МЕРЫБЕЗОПАСНСХИ .
D S L — 1 5 D 1 T P A L ( t »
) R U S 0 3 . 1 0 . 2 3 1 0 : 1 6 A M
m a c 0 0 1 1 2 0 0 D P I 1 0 0 L P I
МЕРЫБЕЗОПАСНСХИ
— МЕРЫ БЕЗОПАСНОСТИ. 1
— ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ . 2
— ОПИСАНИЕ КНОПОК УПРАВЛЕНИЯ. 3
на передней панели. 3
на панели управления. 4
на пульте дистанционного управления. 5
Установка батареек в пульт дистанционного управления. 6
Подсоединение в сеть. 7
Подключение дополнительного оборудования. 9
Ручная настройка. 14
— ЕЖЕДНЕВНОЕ ПОЛЬЗОВАНИЕ . 16
Включение и выключение. 16
Выбор программ. 17
Настройка изображения . 17
Режим стоп-кадр. 20
Подключение ПК. 23
Функция(Картинка в картинке). 24
— ВОЗМОЖНЫЕ НЕПОЛАДКИ И СПОСОБЫ ИХ УСТРАНЕНИЯ. 25
— КРЕПЛЕНИЕ К ^ЕНЕ. 26
— ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. 27
РАСПОЛОЖЕНИЕ
Бсздействпе высоких температур, влаги, пыли, вибрации
устанавливайте телевизор таким образом, чтобы на экран не попадал яркий солнеч^гй свет.
Не подвергайте телевизор воздействию вибрации, влаги, пыли или высоких температур.
Защищайте телевизор от попадания брызг и капель.
Телевизор должен быть установлен в хорощо проветриваемом месте. Не закрывайте отверстия для
вентиляции, расположенные на задней панели телевизора
Телевизор может быть поставлен на подставку, либо прикреплен к стене, Если вы устанавливаете.
телевизор при помощи кронщтейна крепления к стене, необходимо надежно закрепить его.
ПОСТОРОННИЕ ПРЕДМЕТЫ
Не опускайте посторонние предметы, такие как иголки и монеты в вентиляционные отверстия.
ВО ВРЕМЯ ГРОЗЫ
Всегда отсоединяйте щнур питания и антенну от телевизора во время грозы.
Во время чистки всегда отсоединяйте телевизор от сети переменного тока. Мягкой чистой тканью
сотрите пыль с экрана и корпуса телевизора. При необходимости дополнительной очистки экрана
очистите его с помощью чистой влажной ткани. Не используйте для очистки жидкие очистители
или аэрозоли. Не используйте для очистки телевизора жесткие предметы, так как они могут
поцарапать или повредить экран.
ОБСЛУЖИВАНИЕ
Не снимайте заднюю панель телевизора, так как существует опасность поражения электрическим
Если телевизор не функционирует должным образом, от соедините его от розетки и свяжитесь с
Подготовка, Гнездо входа компонент(компонент), Гнездо scart(av2, av2/rgb)
Гнездо для наушников, Гнездо входа mohntopa hk( rgb пк), Аудио гнездо входа пк
D S L — 1 5 D 1 T P A L ( t »
) R U S 0 3 . 1 0 . 2 3 1 0 : 1 6 A M
m a c 0 0 1 1 2 0 0 D P I 1 0 0 L P I
Выбср режима
панели телевизора. Бы можете выбрать по очереди один из режимов: режим
TV -►AV1(AV1/S-videoHComponent HAV2(AV2/RGB) -►TV -►
Примечание : Если вы хотите использовать только антенн^гй paзъeм(RF), пользуйтесь PR00 для наилучшей настройки и записи от приемника спутникого сигнала или видеомагнитофона. При отсутствии сигнала от телевизора, на экране появляется дисплей.
Гнездо входа AV (AV1)
Данное гнездо имеет видео и аудио вход. Данное гнездо используется
для подсоединения видеокамеры, видеомагнитофона и игровой
Гнездо входа S-video (AV1/S-video)
Данное гнездо имеет вход Y/C. Данное гнездо используется для
подсоединения видеокамеры и видеомагнитофона.
Примечание : гнездо входа AV и S-video совмещают соединения, при
чем преимущество дано гнезду S-video. Когда подсоединено гнездо Svideo, телевизор автоматически отключает режим AV1/S-video.Не подсоединяйте одновременно гнездо AV и гнездо S-video.
Гнездо входа компонент(Компонент)
Данное гнездо имеет входы Y/Pb(Cb)/Pr(Cr) и аудиовходы. Данное
гнездо используется для подсоединения DVD проигрывателя.
Гнездо SCART(AV2, AV2/RGB)
Данное гнездо имеет видео и аудио вход
RGB. Оно используется
для подсоединения приемника спутникого сигнала, видеокамеры.
При наличии сигнала RGB телевизор переключается автоматически на
Б большинстве случаев, телевизор переключается автоматически в режим
AV2(AV2/RGB), когда дополнительное оборудование подсоединено в
режиме воспроизведения. Если это не происходит, используйте кнопку AV
для перехода в режим AV2(AV2/RGB) .
ГНЕЗДО ДЛЯ НАУШНИКОВ
Вставьте штепсель шнура наушников(3.5мм) в гнездо для наушников. Звук,
поступающий из динамиков, прекратится. Вы можете контролировать звук с
помощью кнопки влево/вправо .
PAL 50Hz/4.43MHz z)
L PAL 50Hz/4.43MHz^
L PAL 50Hz/4.43MHzj
к PAL 50Hz/4.43MHzJ
ГНЕЗДО ВХОДА MOHNTOPA HK(
Данное гнездо имеет Bxod^i RGB и используется для подсоединения ПК.
РЕЖИМ ВИЗУАЛЬНОГО ОТОБРАЖЕНИЯЕсли сигнал, поступающий от компьютера равен одному из стандартн^гх сигнальн^гх режимов, то экран автоматически настроится. Если сигнал, поступающий от компьютера не равен ни одному из режимов, настройте видео карту, установленную на компьютере. Во время производства для перечисленн^гх ниже режимов визуального отображения изображение на экране было оптимизировано. На экране появится надпись (Вне досягаемости), если сигнал от компьютера не соответствует ни одному из нижеследующих стандартов.
-
Как отключить wan порт в роутере
-
Как зарядить роутер huawei
-
Как узнать прокси сервер роутера asus
-
Oral b не работает bluetooth
- Может ли apple tv работать как роутер
Подготовка, Allactj м
D S L — 1 5 D 1 T P A L ( t »
) R U S 0 3 . 1 0 . 2 3 1 0 : 1 6 A M
8 m a c 0 0 1 1 2 0 0 D P I 1 0 0 L P I

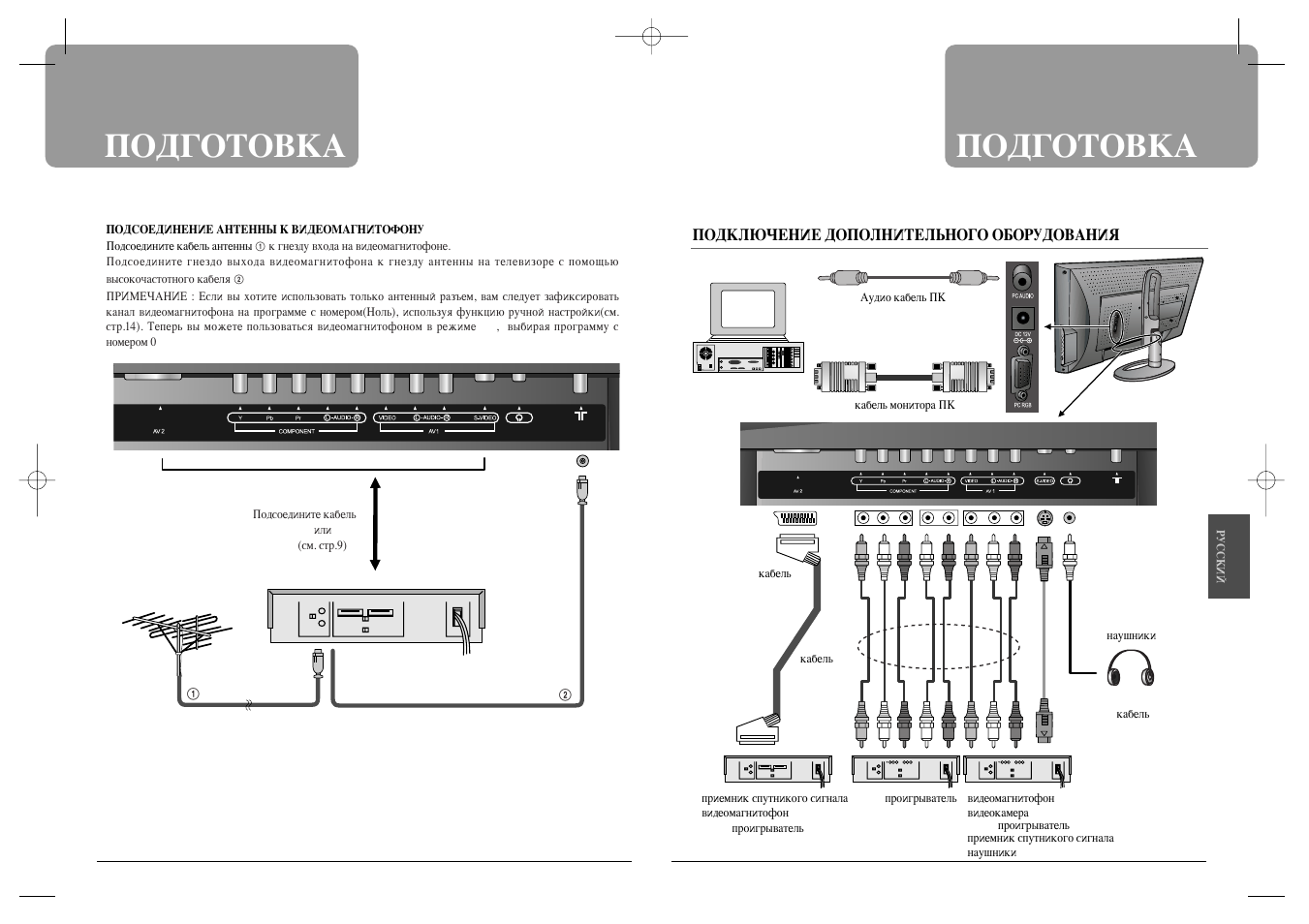

ПОДСОЕДИНЕНИЕ АНТЕННЫ К ВИДЕОМАГНИТОФОНУ
Подсоедините каОель антенн^! Ф к гнезду входа на видеомагнитофоне.
Подсоедините гнездо выхода видеомагнитофона к гнезду антенны на телевизоре с помощью
ПРИМЕЧАНИЕ : Если вы хотите использовать только антенный разъем, вам следует зафиксировать
канал видеомагнитофона на программе с номером(Ноль), используя функцию ручной настройки(см.
стр.14). Теперь вы можете пользоваться видеомагнитофоном в режиме XV, выбирая программу с
ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ
Приемник спутникого сигнала DVD проигрыватель видеомагнитофон
приемник спутникого сигнала наушники
Подготовка, Nodcoednhehne антенны, Пoдcoeдиhehиe к cetn пepemehhoгo тока
D S L — 1 5 D 1 T P A L ( t »
) R U S 0 3 . 1 0 . 2 3 1 0 : 1 6 A M
6 m a c 0 0 1 1 2 0 0 D P I 1 0 0 L P I
УСТАНОВКА BATAPEEK B ПУЛЫ ДИСТАНЦИОППОЕО УПР АВЛЕПИЯ
nODCOEDNHEHNE АНТЕННЫ
дистанционного управления и откройте отделение для
батареек. Установите батарейки(две 1,5 В, RO3 или тип
Убедитесь, что Вы вставили батарейки в соответствии с
полярностью, указанной внутри отделения.
Во избежании возможной утечки из батареек, выньте
батарейки из дистанционного пульта,
если вы не собираетесь имн пользоваться в течение
длительного периода времени.
ПOДCOEДИHEHИE К CETN ПEPEMEHHOГO ТОКА
Подсоедините штепсель переходника к входному гнезду телевизора 12B.
Соедините переходник со шнуром.
Подсоедините : другой конец шнура к розетке сети питания 100-240 B. 50/60Гц.
ПОДСОЕДЬ^НЕШЕ АНТЕННЫ НАПРЯМУЮ К ТЕЛЕВЮОРУ
Подсоедините кабель антенны(коаксиальный кабель 750м) к гнезду антенны, расположенному на задней
DC 12V input terminal
