Звуковые сигналы биос

Phoenix BIOS

Наибольше сложностей у пользователей возникает при наличии Phoenix BIOS. Дело в том, что эта разновидность предусматривает очень большое количество сигналов.

С другой стороны, каждый из них является узкопрофильным, поэтому владелец сможет быстро узнать, что является причиной проблем при запуске операционной системы.

Ниже представлен базовый перечень, который может меняться в зависимости от наименования бренда-производителя.

Тут необходимо обратить внимание на то, что сигналы являются чередующимися:

• 1-1-3 звука. Данные из CMOS читаются или записываются некорректно. Материнскую плату, либо плату CMOS придется заменить. Но наиболее вероятной причиной появления такого звука является слабый заряд аккумулятора, который питает CMOS-схему.
• 1-1-4 звука. Контрольное содержимое CMOS-платы является неправильным. Если используется флэш-память, проблема решается перепрошивкой. Если это не оказало должного эффекта, либо плата не поддерживает возможность изменения прошивки, придется заменить ее.
• 1-2-1 звука. Вышла из строя материнская плата. На некоторое время надо выключить компьютер, вытянув штепсель из розетки. ПК должен простоять так примерно час. После этого надо попытаться снова запустить компьютер. Если звуки появляются повторно, единственным вариантом устранения ошибки является замена материнской платы.
• 1-2-2 звука. Контроллер DMA инициализирован неправильно. В сервисном центре должны выполнить установку новой материнской платы взамен старой, так как она поломалась.
• 1-2-3 звука. Система не может произвести запись или чтение данных в любой или конкретный канал DMA. Тут также все печально – без замены материнской платы не обойтись.
• 1-3-1 звука. Оперативная память работает некорректно. Модули придется заменить.
• 1-3-3 звука. При проверке первых 64 килобайт памяти произошла ошибка. Модули памяти – под замену.
• 1-3-4 звука. Проблема и варианты ее устранения идентичны пункту 7.
• 1-4-1 звука. Материнская плата вышла из строя. Ее надо заменить.
• 1-4-2 звука. Оперативная память работает некорректно. Возможно, модули подключены неправильно.
• 1-4-3 звука. Системный таймер не работает. Придется установить новую материнскую плату.
• 1-4-4 звука. Обращение к порту вывода/ввода происходит неправильно. Причина заключается в некорректной работе периферийного устройства, которое использует выделенный порт для удовлетворения своих запросов.
• 3-1-1 звука. Второй канал DMA инициализирован неправильно. Устранение проблемы является возможным только путем замены материнской платы.
• 3-1-2 звука. Идентичная пункту 13 причина, только некорректно работает уже первый канал.
• 3-1-4 звука. Проблема, идентичная пункту 3.
• 3-2-4 звука. Контроллер клавиатуры работает неправильно. Придется менять материнскую плату.
• 3-3-4 звука. Тестирование видеопамяти было выполнено неуспешно. Надо проверить, корректно ли установлена видеокарта в свой слот. Если да, причина заключается в поломанном видеомодуле.
• 4-2-1 звука. Системный таймер работает неправильно. Материнская плата – под замену.
• 4-2-3 звука. Линия А20 не функционирует должным образом. Пользователь должен заменить материнскую плату или контроллер клавиатуры.
• 4-2-4 звука. Работа в защищенном режиме невозможна. Причиной такого поведения может являться неисправный центральный процессор.
• 4-3-1 звука. Тестирование оперативной памяти было выполнено неуспешно. Пользователь должен убедиться в том, что модули установлены правильно. Если по этой части проблемы не наблюдаются, придется заменить его.
• 4-3-3 звука. Часы реального времени работают некорректно. В большинстве случаев проблема решается заменой батарейки.
• 4-4-1 звука. Последовательный порт протестирован неправильно. Причина – устройство, которое использует его для собственной работы.
• 4-4-2 звука. Суть аналогична предыдущему пункту, только речь идет о параллельном порте.
• 4-4-3 звука. Математический сопроцессор поврежден. Придется заменить материнскую плату.

Рис.4. Интерфейс биоса Phoenix

В любом случае, при появлении посторонних звуков следует обратиться за помощью в сервисный центр.

Большинство поломок, как становится понятно по спискам выше, вызвано материнской платой, которую невозможно отремонтировать без профильного оборудования, инструментов и навыков.

После каких еще действий компьютер пищит?

Разберем несколько частых конкретных жизненных ситуаций, после которых компьютер начинает пищать.

Пищит после сборки нового ПК

Если вы самостоятельно собрали ПК, включили его и он запищал, тогда проверьте надежность и корректность всех соединений. Попробуйте сбросить настройки BIOS съемом батарейки или перемычкой CMOS. Если ничего не помогает, то вы могли что-то не так соединить, подобрать несовместимые комплектующие, повредить их или вам просто попался брак.

Пищит после апгрейда

Нужно выполнить те же действия что и в предыдущем пункте. Иногда некоторые люди думают: «а прикуплю-ка я себе видеокарту помощнее», но напрочь забывают о том, что их старый блок питания недостаточен для нового оборудования. В таком случае стоит посоветоваться со специалистом.

Пищит после чистки или переборки деталей

Если вы просто почистили компьютер и он после этого стал пищать, то нам видятся всего два варианта:

• вы где-то что-то задели и это где-то что-то отошло (проверьте корректность соединений);
• есть такая штука — статическое электричество, которое может разрядом, к примеру, от одежды повредить микросхемы (тут только ремонт или замена).

Уронили и пищит

Если вам все-таки удалось уронить компьютер, проверьте наличие механических повреждений на всех его деталях, а также проверьте что все соединения надежно закреплены. Частыми поломками при падении являются поломки жесткого диска.

Залили

Если вы залили компьютер и потом он у вас запищал, то увы — короткое замыкание или серьезное окисление и тут только ремонт или замена поврежденных комплектующих. В редких случаях помогает чистка, но в редких.

Пищит после перепада напряжения (грозы)

Тут статистика печальна, особенно при грозах. Большие скачки напряжения обычно полностью или частично выводят детали из строя и тут поможет только их ремонт или замена. В крайне редких случаях можно попробовать разрядить все конденсаторы удерживанием кнопки включения (минуту).

Пищит после обновления BIOS

Ну что, запороли BIOS? Не пугайтесь, если пищит, то возможно еще работает — попробуйте сбросить CMOS на материнской плате и/или снять батарейку (редко помогает, но помогает). Во многих случаях после необдуманной самодеятельности спасает только перепрошивка или замена с перепрошивкой BIOS’a.

Пищит после установки какой-то программы

Иногда бывает так — скачали из сети какую-то программу, установили её, а при перезагрузке появились писки. Хорошо если система загружается, можно откорректировать настройки BIOS или сбросить их на заводские. Хуже когда ОС не загружается, в этом случае есть вероятность того, что вместе с установленной программой в ваш ПК поражен вредоносным кодом. Тут ситуация не такая простая и лучше обратиться к специалисту.

Звуковые сигналы BIOS: AMI BIOS

• — Два коротких сигнала спикера означают какую-либо неисправность в оперативной памяти компьютера. Варианты устранения неисправности: необходимо извлечь модуль памяти из слота, протереть сухой кисточкой и вставить модуль на место, если после запуска ПК сигналы повторяются, то возможно потребуется дальнейшее тестировании памяти или полная ее замена;
• — Три подряд коротких сигнала спикера означают ошибку чтения первых 64 Кбайт основной памяти ПК. Варианты устранения неисправности: необходимо извлечь модуль памяти из слота, при наличии пыли, протереть планку сухой кисточкой и вставить модуль на место, при повторении сигналов, возможно, потребуется дальнейшее тестировании памяти или полная ее замена;

• — Четыре подряд коротких сигнала спикера указывают на неисправность системного таймера. Варианты устранения неисправности: повторная перезагрузка ПК, а если сигналы повторяются, тогда ремонт или замена системной платы;
• — Пять подряд коротких сигналов спикера указывают на неисправность центрального процессора. Варианты устранения неисправности: повторная перезагрузка ПК, при повторении сигналов – замена процессора;
• — Шесть подряд коротких сигналов спикера указывают на неисправность контроллера клавиатуры. Варианты устранения неисправности: проверьте кабель и подключение клавиатуры к системному блоку, проверьте клавиатуры на другом компьютере. Если после проверки окажется, что клавиатура исправна, то остается вариант ремонта материнской платы, либо ее замена;
• — Семь подряд коротких сигналов спикера указывают на неисправность материнской платы. Варианты устранения неисправности: произвести повторную перезагрузку и если сигналы повторяются, то потребуется ремонт или покупка новой материнской платы;
• — Восемь подряд коротких сигналов спикера указывают на неисправность памяти графической карты. Варианты устранения неисправности: при повторении сигналов после перезагрузки потребуется либо ремонт старой, либо покупка новой видеокарты;
• — Девять подряд коротких сигналов указывают на неисправность самой микросхемы BIOS. Варианты устранения неисправности: перепрошивка микросхемы либо полная ее замена;
• — Десять подряд коротких сигналов спикера указывают на невозможность осуществления записи в CMOS-память. Варианты устранения неисправности: обнуление CMOS-памяти одним из выше приведенных вариантов. Если после установки значений BIOS по умолчанию сигналы повторятся, то необходима замена модуля CMOS-памяти;
• — Одиннадцать подряд коротких сигналов спикера указывают на неисправность оперативной памяти. Варианты устранения неисправности: необходимо извлечь модуль памяти из слота, при наличии пыли, протереть планку сухой кисточкой и вставить модуль на место, при повторении сигналов, возможно, потребуется дальнейшее тестировании памяти или полная ее замена;
• — Один длинный и три коротких сигнала спикера также как и один длинный и восемь коротких сигналов опять же указывают на неисправность видеокарты. Варианты устранения неисправности такие же, как и в предыдущем случае.
• — Отсутствие сигналов спикера возможно указывает на неисправность блока питания. Варианты устранения неисправности: проверьте крепление штекеров блока питания к разъемам на материнской плате, произведите очистку блока питания от пыли. В случае, если эти действия не дали результата, при возможности попытайтесь протестировать БП на другом компьютере. При подобных симптомах потребуется либо его ремонт, либо покупка нового блока питания.

AMI (American Megatrends Inc.)

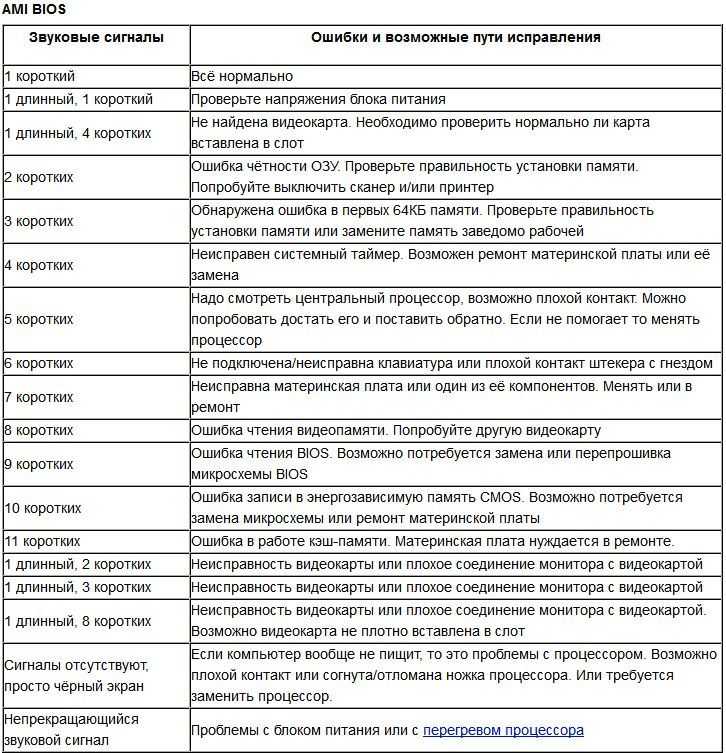

Звуковые сигналы AMI BIOS
1 короткий	Самотестирование закончено успешно, проблем нет
2 или 3 коротких	неисправность оперативной памяти (нарушена четность ОЗУ, не удается прочитать первые 64 килобайта оперативки)
4 или 7 коротких	неисправность материнской платы (сбой таймера)
5 или 11 коротких	неисправность центрального процессора (CPU)
6 коротких	проблема с клавиатурой (либо контроллер, но скорее всего не до вставлена в разъем PS/2 на материнке)
8 коротких	сбой в работе памяти видеокарты
9 коротких	ошибки в BIOS материнской платы (нарушена контрольная сумма)
10 коротких	ошибки в микросхеме CMOS материнской платы или сел элемент питания (батарейка)
11 коротких	сбой кэш-памяти
1 длинный + 1 короткий	неисправность блока питания
1 длинный + 2 коротких	проблема с видеокартой или оперативной памятью (не до конца вставлены в разъем)
1 длинный + 3 коротких	неисправна видеокарта или к разъемам материнской платы подключены неподдерживаемые модули ОЗУ
1 длинный + 4 коротких	нет видеокарты
1 длинный + 8 коротких	неисправна видеокарта или к ней не подключен монитор
3 длинных	вышел из строя один или несколько модулей оперативной памяти (RAM)
5 коротких + 1 длинный	отсутствует оперативная память или модули ОЗУ установлены не правильно
Постоянный звуковой сигнал	компьютер перегрелся, возникли проблемы с оперативной памятью или блоком питания

Версия PhoenixBIOS

Beep-коды представлены последовательностью звуковых сигналов. Например, 1-1-2 означает 1 звуковой сигнал, пауза, 1 звуковой сигнал, пауза, и 2 звуковых сигнала.

Последовательность звуковых сигналов	Описание ошибки
1-1-2	Ошибка при тесте процессора. Процессор неисправен. Замените процессор
1-1-3	Ошибка записи/чтения данных в/из CMOS-памяти.
1-1-4	Обнаружена ошибка при подсчете контрольной суммы содержимого BIOS.
1-2-1	Ошибка инициализации мат.платы
1-2-2 или 1-2-3	Ошибка инициализации контроллера DMA
1-3-1	Ошибка инициализации схемы регенерации оперативной памяти.
1-3-3 или 1-3-4	Ошибка инициализации первых 64 Кбайт оперативной памяти.
1-4-1	Ошибка инициализации материнской платы.
1-4-2	Ошибка инициализации оперативной памяти.
1-4-3	Ошибка инициализации системного таймера.
1-4-4	Ошибка записи/чтения в/из одного из портов ввода/вывода.
2-1-1	Обнаружена ошибка при чтении/записи 0-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-2	Обнаружена ошибка при чтении/записи 1-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-3	Обнаружена ошибка при чтении/записи 2-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-1-4	Обнаружена ошибка при чтении/записи 3-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-1	Обнаружена ошибка при чтении/записи 4-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-2	Обнаружена ошибка при чтении/записи 5-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-3	Обнаружена ошибка при чтении/записи 6-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-2-4	Обнаружена ошибка при чтении/записи 7-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-1	Обнаружена ошибка при чтении/записи 8-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-2	Обнаружена ошибка при чтении/записи 9-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-3	Обнаружена ошибка при чтении/записи 10-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-3-4	Обнаружена ошибка при чтении/записи 11-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-1	Обнаружена ошибка при чтении/записи 12-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-2	Обнаружена ошибка при чтении/записи 13-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-3	Обнаружена ошибка при чтении/записи 14-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
2-4-4	Обнаружена ошибка при чтении/записи 15-го бита (в шестнадцатеричном представлении) первых 64 Кбайт ОЗУ
3-1-1	Ошибка инициализации второго канала DMA.
3-1-2 или 3-1-4	Ошибка инициализации первого канала DMA.
3-2-4	Ошибка инициализации клавиатуры.
3-3-4	Ошибка инициализации видео памяти.
3-4-1	Возникли проблемы при попытке обращения к монитору.
3-4-2	Не удается инициализировать BIOS видеоплаты.
4-2-1	Ошибка инициализации системного таймера.
4-2-2	Тестирование завершено.
4-2-3	Ошибка инициализации клавиатуры.
4-2-4	Критическая ошибка при переходе центрального процессора в защищенный режим.
4-3-1	Ошибка инициализации оперативной памяти.
4-3-2	Ошибка инициализации первого таймера.
4-3-3	Ошибка инициализации второго таймера.
4-4-1	Ошибка инициализации одного из последовательных портов.
4-4-2	Ошибка инициализации параллельного порта.
4-4-3	Ошибка математического сопроцессора
Длинные, непрекращающиеся сигналы	Неисправна материнская плата.
Звук сирены с высокой на низкую частоту	Неисправна видео карта (повреждение кондинсатора)
Непрерывный сигнал	Не подключен (неисправен) кулер центрального процессора.

Примечание!   Если же сигнала нет: отсутствует спикер; неисправен встроенный динамик; дефект материнской платы; сбой в системе BIOS(попытайтесь сбросить и повторить запуск).

Как сбрасывать настройки BIOS

Ниже мы приведем несколько способов, которые помогают решить проблемы с обнулением БИОСа, то есть возращения его к исходному состоянию, в котором все настройки будут такими, какими они были до внесенных пользователем изменений. Зачастую такая простая операция, как сброс настроек БИОСа, позволяет устранить целый ряд проблем с запуском компьютера, а также помогает избежать посещения сервисного центра.

Способ 1

Возвращаем BIOS к заводским настройкам, выставленным по умолчанию, при помощи интерфейса BIOS setup, что позволит нам не разбирать лишний раз системный блок. Нужно отметить, что данный способ осуществим в тех случаях, когда BIOS загружается. Для обнуления БИОСа вам необходимо найти в меню пункт load bios defaults или же load setup defaults, как показано на рисунке и нажать Enter.

Способ 2

Сброс настроек BIOS с помощью батарейки. Перед началом вам следует полностью отключить питание от компьютера. После того, как вы убедитесь, что все шнуры из розеток вынуты, нужно снять боковую крышку системного блока. Далее находите ту самую батарейку и вынимаете ее на 5-10 минут. По истечении этого срока можете возвращать ее на место. BIOS должен обнулиться.

Способ 3

Обнуляем настройки BIOS с помощью джампера (перемычка). Найти джампер на материнской плате просто, он находится почти всегда рядом с батарейкой. Обозначается он как Clear CMOS или Clear RTS. Иногда для облегчения доступа к нему производители материнских плат размещают его у края платы. Для сброса настроек BIOS необходимо джампер переставить на несколько секунд из положения 1-2 в положение 2-3, а после вернуть его на место.

Если все сделано верно, то после включения компьютера через несколько секунд раздастся один короткий сигнал – это свидетельствует о том, что система в порядке и далее начнется загрузка операционной системы. Если же в системе обнаружены неполадки с оборудованием, сигнал будет иметь другой вид. По типу сигнала можно определить, какого именно характера неисправность обнаружена, и какие дальнейшие действия следует предпринимать. Все сигналы BIOS (подаются при помощи спикера) различают в зависимости от его версии и, конечно в зависимости от характера обнаруженной неисправности. Версия BIOS определяется исходя из документации, которая идет с материнской платой. Если же документы по каким либо причинам отсутствуют, то версию БИОСа вы сможете определить при помощи специальных утилит, которые в избытки имеются в интернете. Еще версия BIOS обычно отображается на экране монитора при старте компьютера в левом нижнем углу. Из всех представленных на рынке производителей BIOS следует выделить два основных конкурента, программным обеспечением которых оснащается подавляющее большинство современных ПК. Это два таких известных бренда, как American Megatrends (AMI) и Award Software. Итак, вначале рассмотрим звуковую сигнализацию AMI.

Компьютер пищит во время работы

В данной ситуации, также необходимо провести ряд действий, которые очень схожи с теми, которые уже упоминались в этой статье:

Во-первых, проверьте состояние системного блока: нет ли там пыли? Если есть — проведите генеральную уборка, используя кисточку и пылесос.

Во-вторых, если после уборки проблема не решена, то следует проверить температуру таких узлов, как процессор и видеокарта. Для этого вы можете воспользоваться специальными программами, которые можно найти в сети. Если температура более 60*С и ноутбук сильно греется, то время чистить кулеры и менять термопасту.

В-третьих, проверьте кулер вашего блока питания. Редко, но бывает, что сам компьютер работает, а вот кулер на блоке питания не крутиться. Если такой фактор есть, то придется либо починить блок питания, либо купить новый.

Если ничего из вышеперечисленного не помогло и блок компьютера так и пищит, то тогда осталось последнее место, где кроется причина и решение проблемы.

И это место — материнская плата. Точнее — то место, куда вы втыкаете штекер от блока питания: да, да, именно тот самый штекер со жгутом проводов, по которому на материнскую плату подается питание. Также необходимо отметить, что подобную проблему имеют и ноутбуки, поэтому в случаи поломки нужно приобретать только качественные комплектующие для ноутбуков и ПК.

Дело в том, что в процессе работы блока питания контактная поверхность внутри этого штекера окисляется. В результате этого, окислы на контактах хуже проводят ток, к тому же не слабо нагревают сам вход на материнской плате.

Решение проблемы:

Отключите питание компьютера
Вытащите штекер из разъема на материнской плате
Посмотрите внутрь. Если там есть окислы, то удалите их обычной иголкой

А если там чисто, то обратите внимание на разъем материнской платы: возможно окислы есть именно в нем. Но если всё чисто, то просто воткните штекер обратно в разъем и снова запустите компьютер.

Как показывает практика, именно такое банальное решение помогает в большинстве случаев.

Надеюсь информация полученная из этого материала оказалась для вас полезной. Поделитесь ею со своими знакомыми, возможно у них возникла похожая проблема.

Недавние материалы:

Звуковые сигналы AST BIOS

Сигнал	Значение (описание ошибки)
1 короткий	Ошибка при проверке регистров процессора. Неисправность процессора
2 коротких	Ошибка буфера клавиатурного контроллера. Неисправность клавиатурного контроллера.
3 коротких	Ошибка сброса клавиатурного контроллера. Неисправность клавиатурного контроллера или системной платы.
4 коротких	Ошибка связи с клавиатурой.
5 коротких	Ошибка клавиатурного ввода.
6 коротких	Ошибка системной платы.
9 коротких	Несовпадение контрольной суммы ПЗУ BIOS. Неисправна микросхема ПЗУ BIOS.
10 коротких	Ошибка системного таймера. Системная микросхема таймера неисправна.
11 коротких	Ошибка микросхемы системной логики (чипсета).
12 коротких	Ошибка регистра управления питанием в энергонезависимой памяти.
1 длинный	Ошибка контроллера DMA 0. Неисправна микросхема контроллера DMA канала 0.
1 длинный, 1 короткий	Ошибка контроллера DMA 1. Неисправна микросхема контроллера DMA канала 1.
1 длинный, 2 коротких	Ошибка гашения обратного хода кадровой развёртки. Возможно, неисправен видеоадаптер.
1 длинный, 3 коротких	Ошибка в видеопамяти. Неисправна память видеоадаптера.
1 длинный, 4 коротких	Ошибка видеоадаптера. Неисправен видеоадаптер.
1 длинный, 5 коротких	Ошибка памяти 64K.
1 длинный, 6 коротких	Не удалось загрузить векторы прерываний. BIOS не смог загрузить векторы прерываний в память
1 длинный, 7 коротких	Не удалось инициализировать видеоподсистему.
1 длинный, 8 коротких	Ошибка видеопамяти.

Расшифровка сигналов БИОС

После того, как мы с вами выяснили тип BIOS, можно приступить к расшифровке звуковых сигналов в зависимости от производителя. Рассмотрим основные из них в таблицах.

3.1. AMI BIOS – звуковые сигналы

AMI BIOS (American Megatrends Inc.) с 2002 года является самым популярным производителем в мире. Во всех версиях успешным окончанием самотестирования является один короткий звуковой сигнал , после которого происходит загрузка установленной операционной системы. Другие звуковые сигналы AMI BIOS указаны в таблице:

Тип сигнала	Расшифровка
2 коротких	Ошибка четности оперативной памяти.
3 коротких	Ошибка первых 64 Кб оперативной памяти.
4 коротких	Неисправность системного таймера.
5 коротких	Неисправность ЦП.
6 коротких	Ошибка контроллера клавиатуры.
7 коротких	Неисправность материнской платы.
8 коротких	Неисправность памяти видеокарты.
9 коротких	Ошибка контрольной суммы BIOS.
10 коротких	Невозможно выполнить запись в CMOS.
11 коротких	Ошибка ОЗУ.
1 дл + 1 кор	Неисправность блока питания компьютера.
1 дл + 2 кор	Ошибка работы видеокарты, неисправность ОЗУ.
1 дл + 3 кор	Ошибка работы видеокарты, неисправность ОЗУ.
1 дл + 4 кор	Отсутствует видеокарта.
1 дл + 8 кор	Не подключен монитор, либо проблемы с видеокартой.
3 длинных	Неполадки с ОЗУ, тест завершен с ошибкой.
5 кор + 1 дл	Отсутствует оперативная память.
Непрерывный	Проблемы с блоком питания или перегрев ПК.

Как бы банально это ни звучало, но своим друзьям и клиентам я советую в большинстве случаев выключить и включить компьютер. Да, это типичная фраза ребят из техподдержки вашего провайдера, но ведь помогает! Однако если после очередной перезагрузки из динамика раздаются писки, отличные от привычного одного короткого звукового сигнала, то нужно устранять неисправность. Об этом я расскажу в конце статьи.

3.2. AWARD BIOS – сигналы

Наряду с AMI, AWARD также является одним из самых популярных производителей БИОСа. Сейчас на многих материнских платах установлена версия 6.0PG Phoenix Award BIOS. Интерфейс привычен, можно даже назвать его классическим, ведь он не менялся уже более десяти лет. Подробно и с кучей картинок я рассказывал об AWARD BIOS здесь — https://pcpro100.info/nastroyki-bios-v-kartinkah/.

Как и у AMI, один короткий звуковой сигнал AWARD BIOS сигнализирует об успешном самотестировании и начале запуска операционной системы. Что же означают другие звуки? Смотрим таблицу:

Тип сигнала	Расшифровка
1 повторяющийся короткий	Проблемы с блоком питания.
1 повторяющийся длинный	Неполадки с ОЗУ.
1 длинный + 1 короткий	Неисправность ОЗУ.
1 длинный + 2 коротких	Ошибка работы видеокарты.
1 длинный + 3 коротких	Проблемы с клавиатурой.
1 длинный + 9 коротких	Ошибка чтения данных с ПЗУ.
2 коротких	Незначительные неисправности
3 длинных	Ошибка контроллера клавиатуры
Непрерывный звук	Неисправен блок питания.

3.3. Phoenix BIOS

У PHOENIX очень характерные «бипы», в таблице они записаны не так, как у AMI или AWARD. В таблице они указаны как сочетания звуков и пауз. Например, 1-1-2 будет звучать как один «бип», пауза, еще один «бип», опять пауза и два «бипа».

Тип сигнала	Расшифровка
1-1-2	Ошибка ЦП.
1-1-3	Невозможно выполнить запись в CMOS. Вероятно, села батарейка на материнской плате. Неисправность материнской платы.
1-1-4	Неверная контрольная сумма BIOS ROM.
1-2-1	Неисправен программируемый таймер прерываний.
1-2-2	Ошибка контроллера DMA.
1-2-3	Ошибка чтения или записи контроллера DMA.
1-3-1	Ошибка регенерации памяти.
1-3-2	Не запускается тест ОЗУ.
1-3-3	Неисправен контроллер ОЗУ.
1-3-4	Неисправен контроллер ОЗУ.
1-4-1	Ошибка адресной строки ОЗУ.
1-4-2	Ошибка четности ОЗУ.
3-2-4	Ошибка инициализации клавиатуры.
3-3-1	Села батарейка на материнской плате.
3-3-4	Неисправность видеокарты.
3-4-1	Неисправность видеоадаптера.
4-2-1	Неисправность системного таймера.
4-2-2	Ошибка завершения CMOS.
4-2-3	Неисправность контроллера клавиатуры.
4-2-4	Ошибка работы ЦП.
4-3-1	Ошибка в тесте ОЗУ.
4-3-3	Ошибка таймера
4-3-4	Ошибка в работе RTC.
4-4-1	Неисправность последовательного порта.
4-4-2	Неисправность параллельного порта.
4-4-3	Неполадки в работе сопроцессора.

Определяем версию BIOS

А теперь поговорим о BIOS’е, так как если мы не будем знать его производителя, тогда мы не сможем правильно истолковать его сигналы и понять что же с компьютером не так.

Теория о BIOS’е

Не будем сильно вдаваться в теорию и терминологию, а опишем простым языком, чтобы всем было понятно. BIOS — это маленькая программа, вшитая в микросхему, которая обычно впаяна в материнскую плату. Эта программа позволяет управлять аппаратным обеспечением компьютера (его железом, оборудованием), его базовыми настройками и после своей работы передает управление компьютером операционной системе. В момент своей работы BIOS проводит процедуру самодиагностики и если что-то в её процессе пошло не так, то в этот момент вы и слышите тот самый писк. BIOS много чего еще делает, но нам для наших целей — понимания причин писка, достаточно и этого.

Как определить версию BIOS’а?

Некоторые люди на разных сайтах пишут о том, что нет ничего проще. Для того чтобы узнать версию BIOS надо:

• при загрузке компьютера посмотрите на экран загрузки;
• нажмите на такую-то клавишу;
• посмотрите в операционной системе;
• и прочую ересь.

Мы над ними тихонечко посмеиваемся, так как если, к примеру, в ПК неисправна оперативная память, процессор, видео система или материнская плата, то в 99% случаев вы это никак не сможете сделать. Никакой картинки на мониторе не будет. Такие вот дела.

Есть всего три способа узнать версию BIOS в таких случаях:

1. Попытаться вспомнить начальный экран загрузки.
2. Посмотреть на сам чип BIOS материнской платы.
3. По материнской плате найти в сети версию BIOS.

Если же вы видите на мониторе картинку, можете зайти в BIOS или у вас загружается операционная система, то вы — один из немногих счастливчиков, вам повезло и не надо ничего искать. При включении ПК внимательно смотрите на экран и вы увидите надпись с версией BIOS. А если надписи нет, тогда вот вам список клавиш, нажав на которые, вы попадете в настройки BIOS (пробуйте поочередно каждую клавишу или комбинации):

• F1
• F2
• F3
• F10
• Del
• Esc
• Fn + F1
• Ctrl + Alt + Esc
• Ctrl + Alt + Del
• Ctrl + Alt + Ins
• или смотрите инструкцию к материнской плате.

А мы тем временем пройдемся по вариантам поиска версии BIOS когда на экране ничего нет.

Вспоминаем экран загрузки

Посмотрите внимательно на картинки. На них приведены различные версии BIOS’ов. Если нашли картинку, похожую на ту, которая была у вас на экране приветствия, поздравляем, а мы покажем еще пару вариантов определения BIOS.

Смотрим версию BIOS’а на чипе

Если предыдущий шаг вам не помог, остается один из самых верных способов — посмотреть марку BIOS’а на самом чипе. Для этого потребуется открыть системный блок и внимательно посмотреть на чипы материнской платы. На одном из чипов, как это обычно бывает, есть наклейка с указанием производителя BIOS’а. Её то нам и надо найти.

Чипы по своей форме и размерам разные. Ниже мы привели несколько фотографий, ориентируясь по которым, мы надеемся, вы определите производителя.

Ищем версию BIOS’а по материнской плате

Если вы не смогли найти нужный вам чип на предыдущем шаге или нашли, но наклейки с производителем на нем нет, тогда остается только один вариант — найти инструкцию к материнской плате или её название (пишется на самой материке), благо корпус у нас уже открыт — смотрим, ищем название, отрываем поисковую систему и вводим наименование материнки, нажимаем кнопку поиска и в результатах выдачи по нашему запросу ищем версию BIOS.

После определения версии БИОСа можно переходить к расшифровке его сигналов.
